جزئیات محصول

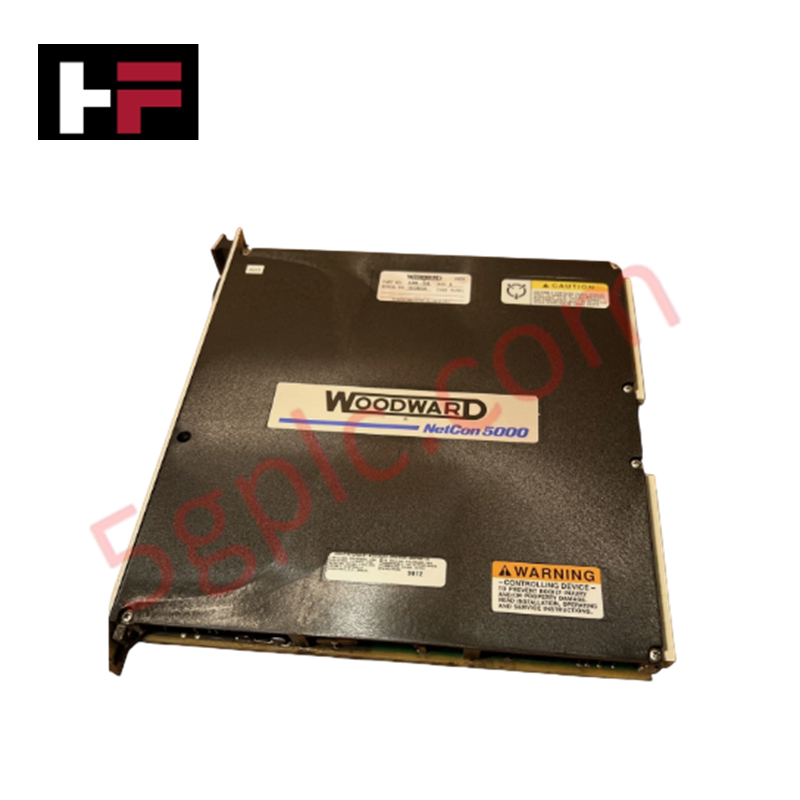

پیکربندی شده برای ارتباط درایور عملگر با سرعت بالا در شبکههای پلتفرم Netcon، Woodward 5466-348 (ماژول SIO 5466-348) اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 5466-348 |
| برند | Woodward |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.98 کیلوگرم |
| ابعاد | ماژول استاندارد نصب رک Netcon |
| دمای کاری | مشخصات درجه صنعتی |
| مصرف برق | وابسته به بار باس RS-485 |
| پورتهای ارتباطی | ۳ عدد RS-485 |
| نرخ بهروزرسانی | ۵ میلیثانیه |
پاسخ بازخورد حلقه عملگر
ماژول 5466-348 ارتباط سریال با سرعت بالا را از طریق پروتکلهای UART RS-485 برای مدیریت درایورهای دیجیتال عملگر اجرا میکند. با نرخ بهروزرسانی ثابت ۵ میلیثانیه برای هر پورت، این ماژول تحویل فرمان موقعیت همزمان و تلومتری وضعیت در زمان واقعی را تضمین میکند. سختافزار قابلیت تشخیص خودکار خطا را پیادهسازی میکند که بلافاصله کانالهای خاص درایور را در صورت تشخیص از دست رفتن ارتباط یا خرابی بسته غیرفعال میکند. این معماری عملکرد حلقه کنترل قطعی را با اطمینان از انتقال فرمانهای موقعیت از طریق یک کلمه داده ۱۶ بیتی حفظ میکند و دقت موقعیتی برای عملگرهای دیجیتال متصل را تضمین مینماید.
سؤالات متداول
س: آیا 5466-348 میتواند از درایورهای دیجیتال عملگر غیر Woodward از طریق پورتهای RS-485 پشتیبانی کند؟
ج: این ماژول برای سازگاری با درایورهای دیجیتال عملگر Woodward مدل EM یا GS/LQ طراحی شده است. سازگاری نیازمند تطابق دقیق شماره درایور برنامه کاربردی با آدرس سختافزاری است.
س: حداکثر طول کابل توصیه شده برای خطوط ارتباطی RS-485 چقدر است؟
ج: برای حفظ یکپارچگی سیگنال در سرعت ۴۱۷ کیلوبود، کابلکشی باید در محدوده استانداردهای RS-485 باشد و از کابلهای جفتپیچخورده شیلددار با مقاومتهای ترمینیشن مناسب در انتهای باس برای جلوگیری از بازتاب سیگنال استفاده شود.
راهنمای نصب در محل
- قبل از نصب ماژول 5466-348، رک Netcon را خاموش کنید تا از آسیب الکتریکی به بکپلین جلوگیری شود.
- اطمینان حاصل کنید که تنظیمات آدرس داخلی ماژول به درستی پیکربندی شده و با نیازهای نرمافزار سیستم مطابقت دارد.
- شیلدهای RS-485 را در نقطه زمین شاسی مشخص شده روی بلوک ترمینال متصل کنید تا تداخل الکترومغناطیسی کاهش یابد.
- ماژول را محکم در ریلهای شاسی قرار داده و پیچهای پنل جلویی را برای اطمینان از پیوستگی الکتریکی زمین شاسی محکم کنید.
- پس از راهاندازی سیستم، با نظارت بر LEDهای فعالیت، از برقراری ارتباط صحیح اطمینان حاصل کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
