جزئیات محصول

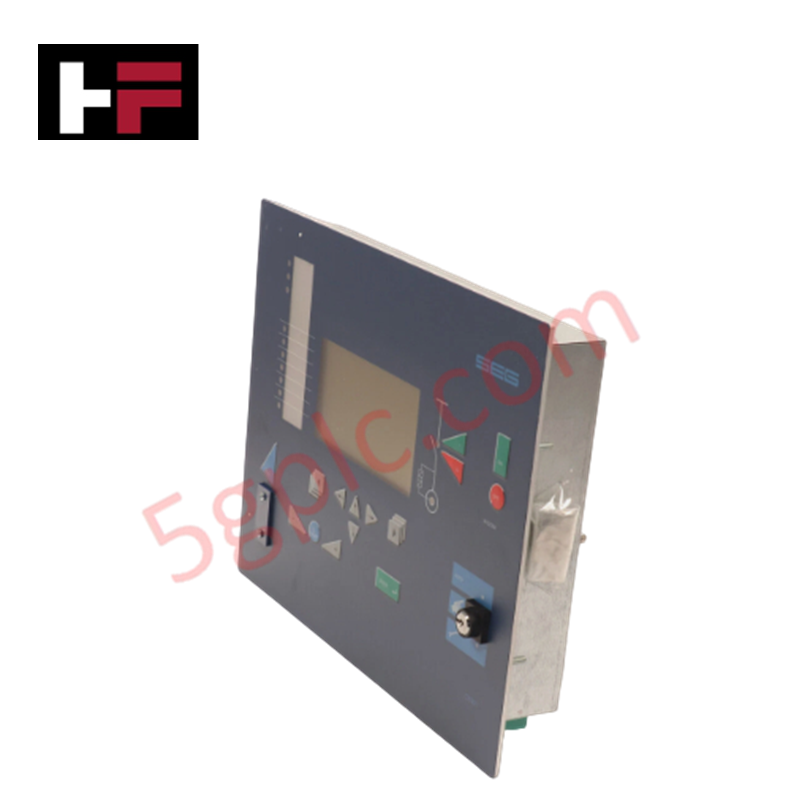

Woodward CSC3GM1 که با نام CSC3GM1، یعنی ماژول تطبیق سیگنال، نیز شناخته می‌شود، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای تبدیل و واسط‌سازی سیگنال در سامانه‌های کنترل توربین و ژنراتور عمل می‌کند. این ماژول با منبع تغذیه نامی ۲۴ VDC و در محدوده دمای کاری -۲۰ deg C تا +۶۰ deg C، سیگنال‌های ورودی فیلد را از خروجی‌های آنالوگ استاندارد ایزوله می‌کند. سخت‌افزار تک‌کاناله، محدوده‌های ورودی +-10 V یا 4-20 mA را به خروجی‌های آنالوگ استاندارد (4-20 mA یا 0-10 V) تبدیل می‌کند و یکپارچگی سیگنال را بین تجهیزات فیلد و منطق پردازش مرکزی حفظ می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | CSC3GM1 |
| برند | Woodward |
| مبدأ | USA |
| دمای کاری | -20 deg C تا +60 deg C |
| مصرف توان | 24 VDC Nominal |
| نوع سیگنال | تطبیق سیگنال جریان یا ولتاژ |
| تعداد کانال‌ها | ۱ کانال در هر ماژول |
| محدوده سیگنال ورودی | +-10 V، 4-20 mA (وابسته به پیکربندی) |
| محدوده سیگنال خروجی | خروجی آنالوگ استاندارد (4-20 mA یا 0-10 V) |
| ایزولاسیون | ایزولاسیون گالوانیکی بین ورودی و خروجی |
| روش نصب | قابل نصب روی ریل DIN |
پاسخ فیدبک حلقه عملگر
ماژول تطبیق سیگنال Woodward CSC3GM1 از مسیرهای تبدیل آنالوگ با تأخیر کم استفاده می‌کند که برای حفظ پاسخ فیدبک حلقه عملگر در حلقه‌های گاورنر پرسرعت طراحی شده‌اند. ایزولاسیون گالوانیکی بین کانال ورودی و مدار خروجی، تداخل جریان حلقه زمین با مد مشترک را بدون ایجاد تغییر فاز قابل‌توجه در سیگنال سرکوب می‌کند. فیلتر داخلی سیگنال از اعوجاج سیگنال‌های پیوسته موقعیت و فرمان شیر، که به عملگرهای هیدرولیکی ارسال می‌شوند، بر اثر نویز الکترومغناطیسی فرکانس بالا جلوگیری می‌کند.
سؤالات متداول
Q: ایزولاسیون گالوانیکی بین ترمینال‌های ورودی فیلد و ریل منطقی داخلی چگونه حفظ می‌شود؟
A: ایزولاسیون گالوانیکی از طریق یک ترانسفورمر ایزولاسیون داخلی و سد کوپل نوری فراهم می‌شود. برای جلوگیری از آسیب دیدن این سطح حفاظتی، سیم‌کشی سیگنال ورودی فیلد باید از صفحه زمین ماژول ایزوله شده و به‌صورت مستقل از خطوط توزیع برق محلی مسیر‌دهی شود.
Q: آیا هنگام جابه‌جایی بین پیکربندی‌های ورودی +-10 V و 4-20 mA، ماژول به کالیبراسیون پارامترهای فیلد نیاز دارد؟
A: بله. انتخاب محدوده کانال ورودی بین +-10 V و 4-20 mA به پیکربندی سخت‌افزاری/کلید DIP وابسته است. پیکربندی مجدد نوع ورودی مستلزم بررسی کالیبراسیون صفر و اسپن با استفاده از منابع جریان/ولتاژ کالیبره‌شده، پیش از وارد کردن دوباره ماژول به یک حلقه فعال است.
راهنمای نصب در فیلد
ماژول را روی یک ریل DIN استاندارد درون یک تابلو فلزی محافظ نصب کنید و اطمینان یابید که ضامن فنری ریل DIN به‌طور کامل با ریل نصب درگیر شده است. هادی‌های منبع تغذیه 24 VDC را به ترمینال‌های تعیین‌شده متصل کنید و برای جلوگیری از فعال شدن حفاظت در برابر ولتاژ معکوس، قطبیت صحیح را رعایت کنید. همه کابل‌های سیگنال ورودی (4-20 mA / +-10 V) و خروجی را با استفاده از زوج‌های به‌هم‌تابیده شیلددار اجرا کنید و شیلد بافته کابل را فقط از یک طرف به شینه مرکزی اتصال زمین تابلو متصل کنید. برای رعایت الزامات استاندارد صنعتی سرکوب نویز EMI و EMC، جداسازی فیزیکی میان مسیرهای سیگنال آنالوگ و خطوط AC با ولتاژ بالا را حفظ کنید.
