جزئیات محصول

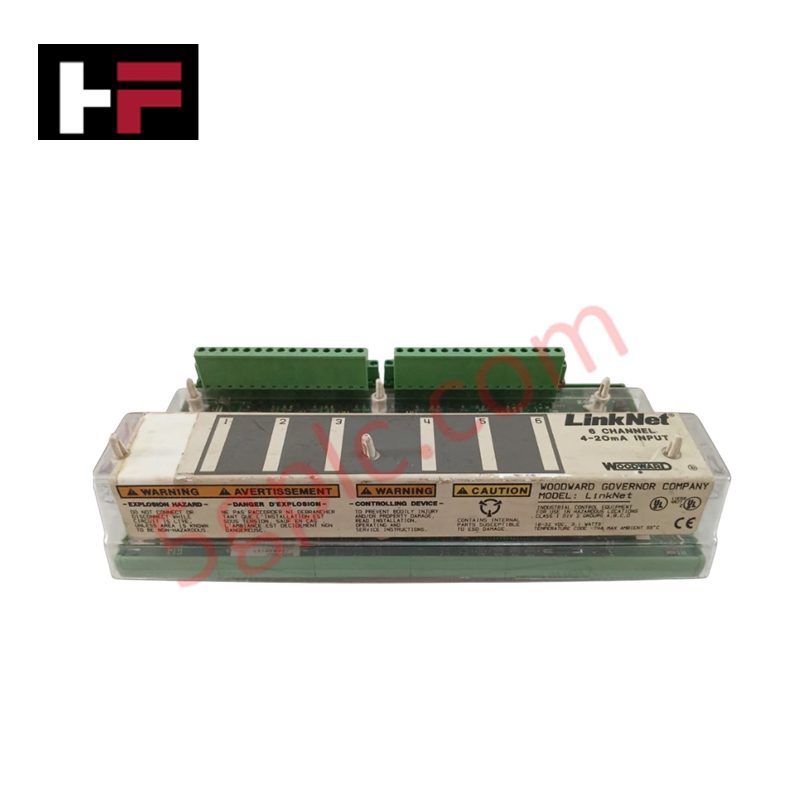

ماژول Woodward 9905-968 (ماژول ورودی آنالوگ 9905-968) که برای دریافت سیگنال حسگرهای چندکاناله در سامانههای کنترل توربین گاز پیکربندی شده است، پردازش فیزیکی/الکتریکی مستقیم را انجام میدهد. این سختافزار ورودیهای آنالوگ 4-20 میلیآمپر را از حسگرهای میدانی آمادهسازی و به جریانهای داده دیجیتال برای پردازش توسط منطق کنترل مرکزی تبدیل میکند. این واحد که در محفظهای با ابعاد 16 سانتیمتر × 16 سانتیمتر × 12 سانتیمتر و وزن 1.82 کیلوگرم قرار دارد، تلهمتری بلادرنگِ آمادهسازیشده را از طریق کانالهای ارتباطی اختصاصی Linknet هدایت میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 9905-968 |
| برند | Woodward |
| مبدأ | ایالات متحده |
| وزن | 1.82 کیلوگرم |
| ابعاد | 16 سانتیمتر × 16 سانتیمتر × 12 سانتیمتر |
| دمای کاری | محدوده استاندارد صنعتی (20- درجه سانتیگراد تا 60+ درجه سانتیگراد) |
| مصرف برق | شبکه Linknet / تغذیه خارجی 24 VDC |
| تعداد کانالهای ورودی | 6 کانال |
| نوع ورودی سیگنال | حلقه جریان 4-20 میلیآمپر |
| پردازش سیگنال | تبدیل آنالوگ به دیجیتال همراه با آمادهسازی سیگنال |
| معماری | جزء شبکه ورودی/خروجی Linknet |
پاسخ حلقه بازخورد عملگر
ماژول ورودی آنالوگ Linknet مدل Woodward 9905-968 از فیلتر و منطق رقمیسازی سیگنال با تأخیر کم بهره میبرد که برای حفظ پاسخ حلقه بازخورد عملگر طراحی شده است. مدار داخلی با نمونهبرداری پرسرعت از هر شش کانال 4-20 میلیآمپر، ورودیهای حسگرهای فشار، دما و موقعیت میدانی را بدون تأخیر فازی مقیاسبندی میکند. آمادهسازی پیوسته سیگنال، نویز الکتریکی با فرکانس بالا را سرکوب کرده و تلهمتری عاری از نویز را به کنترلکننده اصلی میرساند تا از تأخیر فازی یا نوسان در حلقههای کنترل عملگر هیدرولیکی جلوگیری شود.
پرسشهای متداول
پ: اتصال زمین شیلد سیمهای سیگنال برای حلقههای ورودی 4-20 میلیآمپر چگونه انجام میشود؟
پ: همه کابلهای سیگنال حلقه ورودی 4-20 میلیآمپر باید از زوجهای بههمتابیده و دارای شیلد مستقل استفاده کنند. شیلدهای تخلیه کابل سیگنال را فقط در یک سر، به شینه اتصال زمین تکنقطهای محفظه وصل کنید تا از ایجاد حلقههای زمین و بروز انحراف در اندازهگیری جریان جلوگیری شود.
پ: آیا میتوان هنگام پردازش فعال سیگنالها در شبکه Linknet، کانالها را بهصورت داغ تعویض کرد؟
پ: خارجکردن یا نصب زنده ماژول در حالت برقدار باید طبق رویههای ایمنی سختگیرانه انجام شود. برای جلوگیری از اختلالات گذرای گذرگاه و فعالشدن نادرست خطاهای تشخیصی در نرمافزار کنترل اصلی، حلقههای میدانی را بیبرق کنید یا هدر ارتباطی Linknet را جدا سازید.
راهنمای نصب میدانی
ماژول را با استفاده از تجهیزات نصب استاندارد، داخل کابینت کنترل فلزیِ دارای اتصال زمین نصب کنید تا پایداری سازه در برابر ارتعاشات مکانیکی تضمین شود. کانالهای ورودی 4-20 میلیآمپر را با استفاده از هادیهای زوج بههمتابیده و دارای شیلد سیمکشی کنید و بین خطوط سیگنال آنالوگ سطح پایین و خطوط برق AC ولتاژ بالا یا سیمکشی خروجی القایی، جداسازی فیزیکی را حفظ کنید. پیش از برقدار کردن واحد، اطمینان حاصل کنید که تسمه اتصال زمین کابینت مستقیماً با یک هادی کوتاه و کمامپدانس به نقطه اصلی اتصال زمین متصل شده است.
