جزئیات محصول

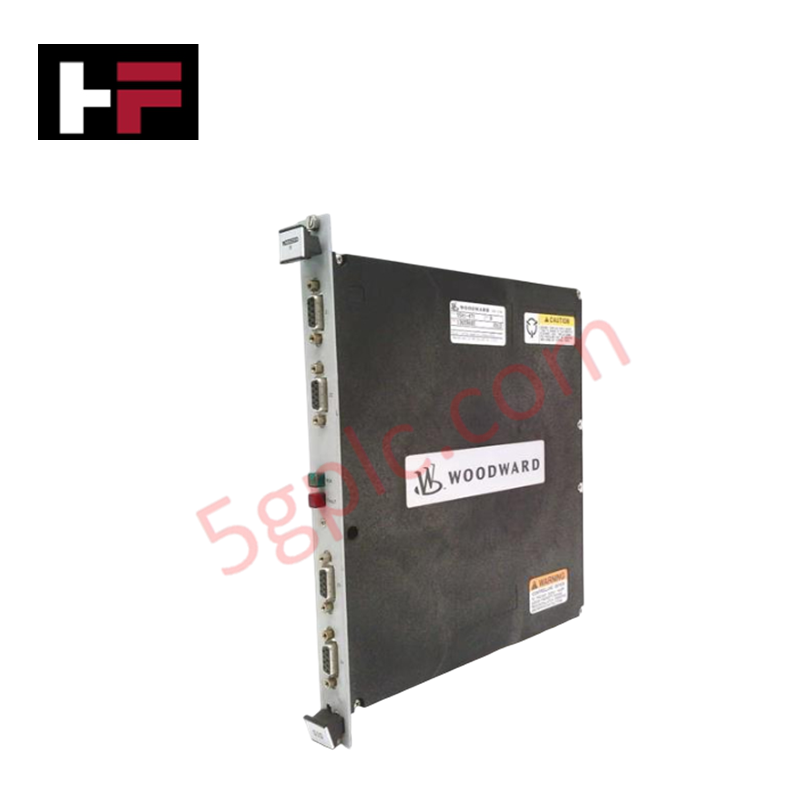

Woodward 5503-279 که با عنوان 5503-279 ماژول ورودی چندمنظوره با چگالی بالا نیز ثبت شده است، به‌عنوان یک مؤلفه سخت‌افزاری اختصاصی برای دریافت و آماده‌سازی سیگنال‌های آنالوگ چندکاناله در سامانه‌های کنترل مبتنی بر گذرگاه VME عمل می‌کند. این ماژول که برای پردازش ۳۴ کانال ورودی آنالوگ و ۲ ورودی اتصال سرد طراحی شده است، حلقه‌های جریان ۴ تا ۲۰ میلی‌آمپر، حسگرهای ترموکوپل و ورودی‌های RTD را از طریق یک رابط پرسرعت بک‌پلین مستقیماً به منطق پردازش مرکزی هدایت می‌کند. این برد برای بررسی‌های تشخیصی در محیط‌های کنترل صنعتی، به ۲ LED وضعیت مجهز است.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 5503-279 |
| برند | Woodward |
| مبدأ | ایالات متحده (USA) |
| دمای کاری | ۰ درجه سانتی‌گراد تا +۶۰ درجه سانتی‌گراد |
| مصرف برق | تغذیه‌شده از بک‌پلین VMEbus |
| تعداد کل کانال‌ها | ۳۴ ورودی آنالوگ + ۲ ورودی اتصال سرد |
| نوع کانال ۱ (۲۴ کانال) | قابل پیکربندی: ورودی‌های ۴ تا ۲۰ میلی‌آمپر یا ترموکوپل |
| نوع کانال ۲ (۱۰ کانال) | قابل پیکربندی: ورودی‌های ۴ تا ۲۰ میلی‌آمپر یا RTD |
| رابط سامانه | رابط گذرگاه VME |
| عیب‌یابی | ۲ LED (۱۳ چشمک LED نشان‌دهنده خطای حافظه RAM دوپورته است) |
| پتانسیومترها | ندارد |
پروفایل‌های اتلاف حرارت هیت‌سینک
ماژول ورودی چندمنظوره با چگالی بالای Woodward 5503-279 دارای مدارهای متراکم آماده‌سازی سیگنال است که برای حفظ جداسازی دقیق کانال‌ها و پایداری حرارتی داخلی هنگام کار با حداکثر ۳۴ کانال طراحی شده‌اند. صفحات مسی برد مدار چاپی به‌عنوان مسیرهای یکپارچه اتلاف حرارت هیت‌سینک عمل می‌کنند و انرژی حرارتی تولیدشده توسط مقاومت‌های فعال آماده‌سازی ورودی ۴ تا ۲۰ میلی‌آمپر و مدارهای تحریک RTD را دفع می‌کنند. جریان هوای غیرفعال در محفظه شیار کارت VME دمای پیوندی قطعات داخلی را در محدوده مشخصات نگه می‌دارد و از رانش حرارتی در مدارهای اندازه‌گیری ترموکوپل و RTD جلوگیری می‌کند.
پرسش‌های متداول
س: اگر LEDهای تشخیصی ماژول دنباله‌ای شامل ۱۳ چشمک ایجاد کنند، چه وضعیت خرابی فیزیکی را نشان می‌دهد؟
پ: دنباله‌ای شامل ۱۳ چشمک LED نشان‌دهنده خطای RAM دوپورته در رابط ارتباطی داخلی است. این خطا بیانگر خرابی سخت‌افزاری دسترسی به حافظه میان منطق رابط گذرگاه VME و حافظه محلی ماژول است و به ریست چرخه‌ای برد یا تعمیر ماژول نیاز دارد.
س: آیا می‌توان ۲۴ کانال قابل پیکربندی ترموکوپل را با حلقه‌های جریان ۴ تا ۲۰ میلی‌آمپر در یک ماژول ترکیب کرد؟
پ: بله. ۲۴ مورد از ۳۴ کانال ورودی را می‌توان به‌صورت مستقل برای پذیرش ورودی‌های جریان ۴ تا ۲۰ میلی‌آمپر یا سیگنال‌های میلی‌ولتی ترموکوپل پیکربندی کرد، درحالی‌که ۱۰ کانال باقی‌مانده سیگنال‌های ۴ تا ۲۰ میلی‌آمپر یا RTD را می‌پذیرند.
س: آیا پتانسیومترهای سخت‌افزاری کالیبراسیون روی پنل جلویی یا برد مدار وجود دارند؟
پ: خیر، این ماژول هیچ پتانسیومتر فیزیکی کالیبراسیونی ندارد. تمامی پارامترهای آفست کانال، گستره و تبدیل سیگنال از طریق رابط پردازنده VMEbus و به‌صورت نرم‌افزاری پیکربندی می‌شوند.
راهنمای نصب در محل
ماژول را در محفظه کارت شاسی VME و شیار تعیین‌شده قرار دهید و پیش از اعمال فشار یکنواخت برای نشاندن برد، از هم‌راستایی کانکتورهای بک‌پلین اطمینان حاصل کنید. پیچ‌های نگهدارنده بالا و پایین را سفت کنید تا اتصال زمین ماژول در برابر ارتعاشات شاسی محکم شود. برای تمامی اتصالات ورودی ۴ تا ۲۰ میلی‌آمپر، ترموکوپل و RTD از کابل‌های زوج‌تابیده شیلددار استفاده کنید و شیلدهای بافته‌شده سیگنال را برای جلوگیری از ایجاد حلقه‌های زمین، در یک نقطه به زمین شاسی متصل کنید. مسیرهای سیگنال کم‌ولتاژ ترموکوپل و RTD را از کابل‌های برق AC با جریان بالا و خطوط خروجی سوئیچینگ جدا نگه دارید تا از کوپل القایی نویز جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
