جزئیات محصول

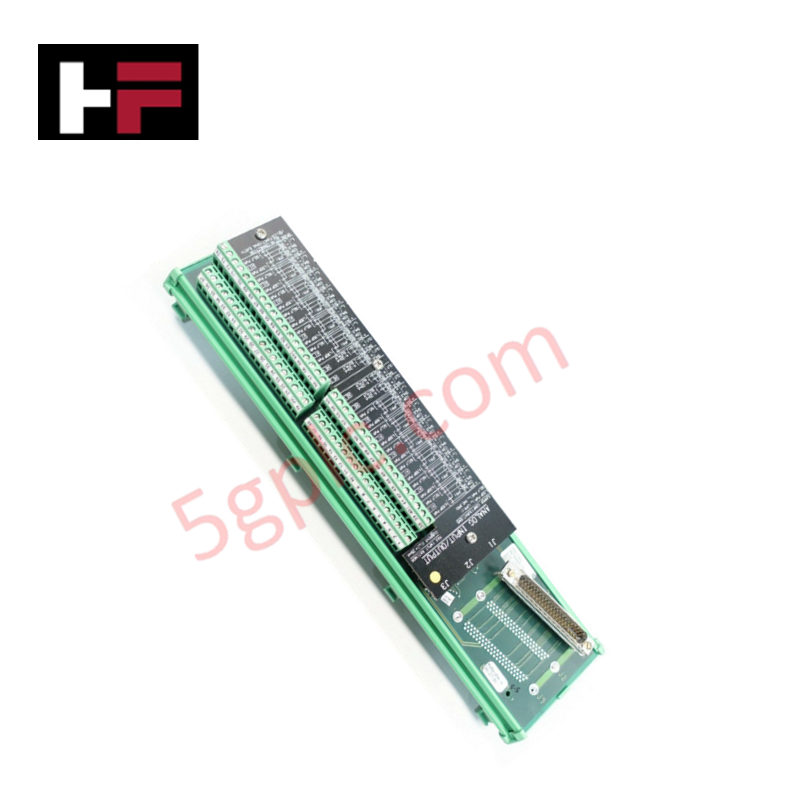

ماژول Woodward 5501-376 که با عنوان ماژول ورودی/خروجی آنالوگ 5501-376 نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای دریافت سیگنالهای پرتراکم و کنترل محرکهای تناسبی در پلتفرمهای پردازشی Woodward عمل میکند. این ماژول با زمان بهروزرسانی پیوسته ۵ میلیثانیه، مستقیماً با چهار حسگر سرعت، هشت ورودی آنالوگ، چهار خروجی آنالوگ و دو راهانداز محرک تناسبی ارتباط برقرار میکند. مدارهای کالیبرهشده با نرمافزار، دقت ۰٫۰۳٪ از مقیاس کامل را بدون نیاز به پتانسیومترهای فیزیکی حفظ میکنند و امکان تعویض مستقیم در محل و اجرای قطعی متغیرهای کنترلی را فراهم میسازند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 5501-376 |
| برند | Woodward |
| مبدأ | ایالات متحده آمریکا (USA) |
| مصرف برق | تغذیهشده از بکپلین |
| زمان بهروزرسانی | ۵ میلیثانیه |
| ورودیهای حسگر سرعت | ۴ کانال (پروب مغناطیسی یا مجاورتی) |
| فرکانس ورودی | ۱۰۰ تا ۲۵۰۰۰ هرتز |
| دامنه ورودی | ۱ تا ۲۵ Vrms |
| امپدانس ورودی | ۲۰۰۰ اهم |
| ورودیهای آنالوگ | ۸ کانال (۴ تا ۲۰ میلیآمپر یا ۰ تا ۵ ولت) |
| خروجیهای آنالوگ | ۴ کانال |
| خروجیهای راهانداز محرک | ۲ کانال (۴ تا ۲۰ میلیآمپر یا ۲۰ تا ۱۶۰ میلیآمپر، قابل پیکربندی) |
| ولتاژ ایزولاسیون | ۵۰۰ Vrms |
| وضوح | حداقل ۱۲ بیت |
| دقت | حداقل ۰٫۰۳٪ از مقیاس کامل (کالیبرهشده با نرمافزار) |
پاسخ حلقه بازخورد محرک
ماژول ورودی/خروجی آنالوگ Woodward 5501-376 دارای منطق پردازش پرسرعتی است که برای بهینهسازی پاسخ حلقه بازخورد محرک در سامانههای حیاتی گاورنر طراحی شده است. این ماژول با نرخ بهروزرسانی دقیق ۵ میلیثانیه، سیگنالهای فرکانسی حسگر سرعت ۱۰۰ تا ۲۵۰۰۰ هرتز را بهطور پیوسته در برابر نقاط تنظیم داخلی محاسبه میکند. این معماری کمتأخیر، خروجیهای دو راهانداز محرک تناسبی را مستقیماً فرماندهی میکند (با شدت جریان قابل پیکربندی تا ۲۰ تا ۱۶۰ میلیآمپر)، تأخیر فاز موقعیت را به حداقل میرساند و هنگام اصلاح شدید بارهای گذرا در شیرهای سوخت الکتروهیدرولیکی یا رکهای بخار، از فراجهش مکانیکی جلوگیری میکند.
سؤالات متداول
س: آیا ماژول 5501-376 پیش از بهرهبرداری به کالیبراسیون دستی سختافزار با استفاده از پتانسیومترها نیاز دارد؟
پ: خیر. 5501-376 فاقد پتانسیومترهای فیزیکی است. تمامی تنظیمات آفست کانال، گستره و دقت ۰٫۰۳٪ از مقیاس کامل، صرفاً از طریق نرمافزار کاربردی انجام میشوند؛ بنابراین میتوان واحد معیوب را در حالت روشن تعویض کرد یا آن را با ماژول دیگری با دقیقاً همان شماره قطعه جایگزین کرد، بدون آنکه به تنظیم دستی سختافزار نیاز باشد.
س: چهار کانال اختصاصی ورودی حسگر سرعت، کدام سیگنالهای میدانی را میپذیرند؟
پ: چهار ورودی سرعت، یا پیکاپهای مغناطیسی غیرفعال (با رلوکتانس متغیر) یا پروبهای مجاورتی فعال را پشتیبانی میکنند. این کانالها دامنههای ورودی از ۱ تا ۲۵ Vrms و فرکانسهای بین ۱۰۰ تا ۲۵۰۰۰ هرتز را پردازش میکنند و امپدانس ورودی ثابت آنها ۲۰۰۰ اهم است.
راهنمای نصب در محل
ماژول را محکم در شیار تعیینشده شاسی کنترل قرار دهید و پیش از درگیر کردن اهرمهای نگهدارنده، از اتصال کامل پایههای کانکتور بکپلین اطمینان حاصل کنید. پیچهای نصب پنل را محکم کنید تا پیوستگی اتصال زمین شاسی برقرار شود و مقاومت مکانیکی در برابر ارتعاشات دستگاه افزایش یابد. هنگام اتصال سیمکشی میدانی مربوط به ورودیهای حسگر سرعت و حلقههای آنالوگ، فقط از کابل زوجتابیده شیلددار استفاده کنید. برای جلوگیری از ایجاد جریانهای حلقه زمین که وضوح ۱۲ بیتی ورودی آنالوگ را کاهش میدهند، شیلدهای تخلیه تمام کابلهای سیگنال را فقط از یک طرف به شینه اصلی اتصال زمین کابینت وصل کنید. خطوط خروجی راهانداز محرک با جریان بالا (با قابلیت تأمین جریان تا ۱۶۰ میلیآمپر) را در مسیرهای سیمکشی جداگانه و دور از ورودیهای سرعت با ولتاژ پایین عبور دهید تا ردهبندی ایزولاسیون ۵۰۰ Vrms حفظ شود و تداخل الکترومغناطیسی متقابل کاهش یابد.
