جزئیات محصول

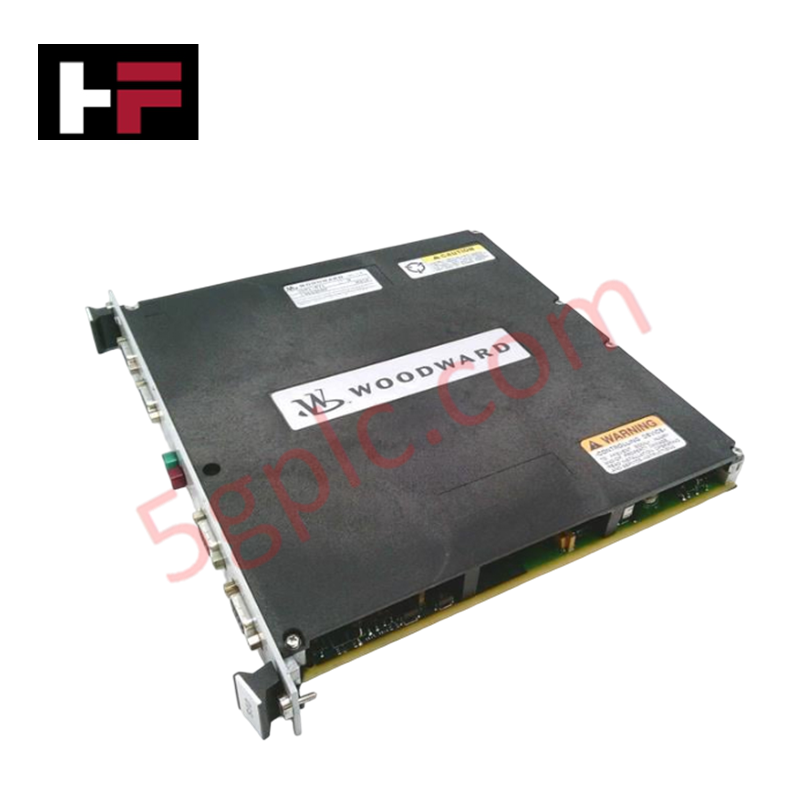

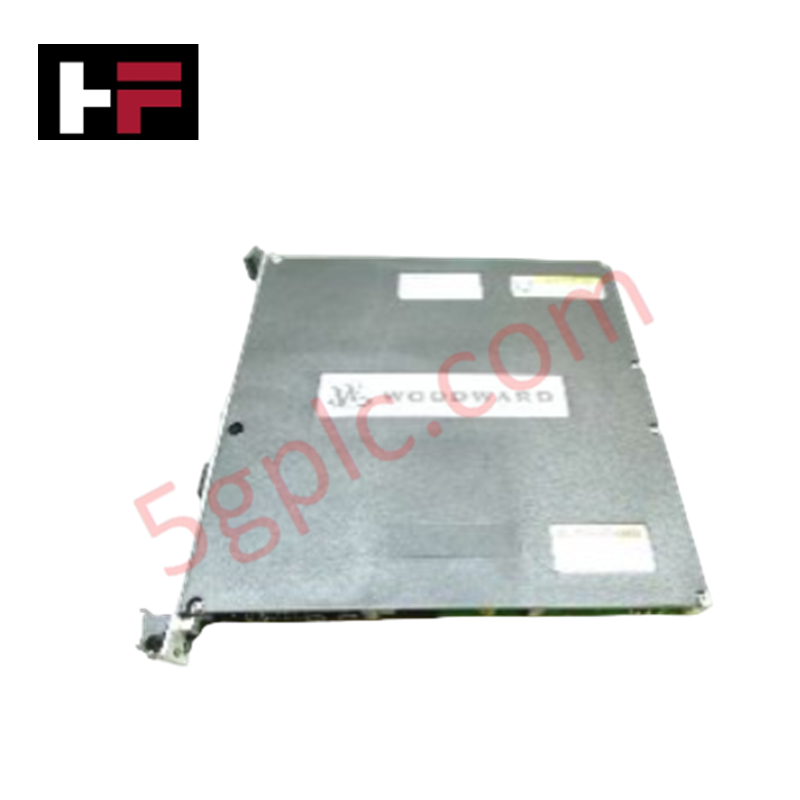

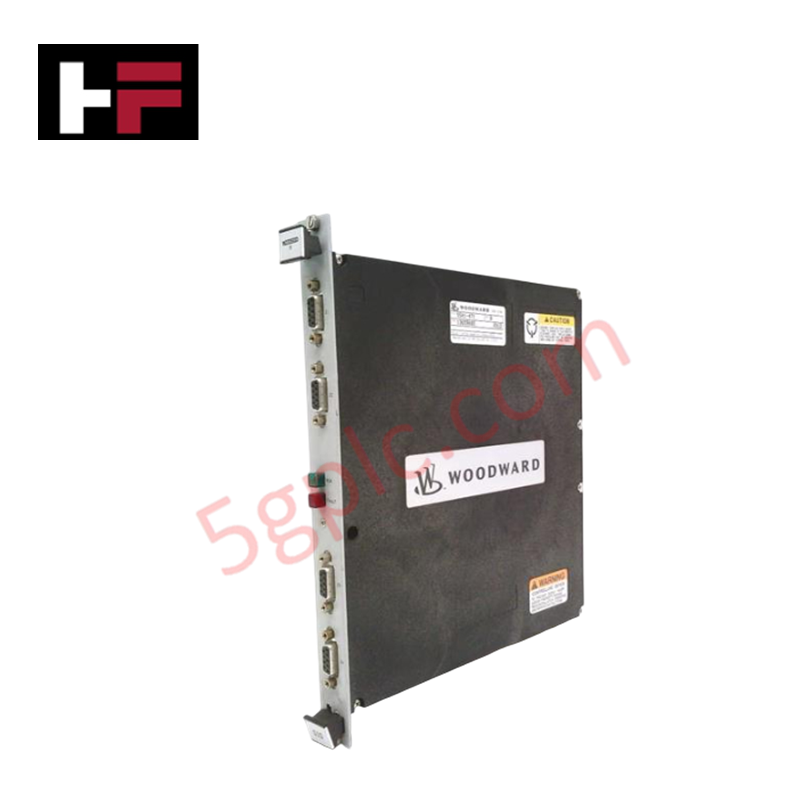

ماژول Woodward 5501-471 (ماژول NetCon SIO 5501-471) که برای انتقال داده سریال در شبکههای کنترل توربین پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی ارتباط بین کنترلکننده مرکزی و ابزارهای جانبی توربین را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 5501-471 |
| برند | Woodward |
| ساخت | ایالات متحده آمریکا |
| ابعاد | 14 × 11 × 4 اینچ |
| دمای کاری | مشخص نشده |
| مصرف برق | 24 ولت DC |
| پورتهای سریال 1-2 | RS-232 |
| پورتهای سریال 3-4 | RS-232، RS-422، RS-485 |
| پشتیبانی پروتکل | Modbus RTU، Modbus ASCII |
| محفظه | NEMA 4X |
کنترل برداری میدانمحور و V/Hz
ماژول NetCon SIO 5501-471 به عنوان لایه رابط داده برای حلقههای پیچیده تنظیم توربین عمل میکند، از جمله آنهایی که نیازمند منطق کنترل برداری میدانمحور هستند. با فراهم کردن ارتباط سریال قطعی از طریق رابطهای RS-422 و RS-485، این ماژول تضمین میکند که بازخورد حسگرهای مربوط به سرعت و گشتاور با کمترین تأخیر به سیستم کنترل منتقل شود. صحت این دادهها پایهای برای اجرای الگوریتمهای کنترل V/Hz است که به سیستم اجازه میدهد فرکانس و ولتاژ خروجی را در شرایط بار متغیر به طور پایدار تنظیم کند.
سؤالات متداول
س: آیا ماژول 5501-471 از پروتکلهای سریال قابل انتخاب توسط کاربر پشتیبانی میکند؟
ج: بله، پورتهای 3 و 4 قابل تنظیم برای استانداردهای لایه فیزیکی RS-232، RS-422 یا RS-485 هستند. پشتیبانی پروتکل شامل Modbus RTU و Modbus ASCII است که از طریق نرمافزار سیستم قابل پیکربندی میباشد.
س: آیا دکمه توقف اضطراری روی پنل جلویی یک قفل ایمنی سختافزاری است؟
ج: دکمه توقف اضطراری که در رابط 5501-471 تعبیه شده برای مداخله دستی سریع طراحی شده است؛ با این حال، پیادهسازی آن در زنجیره ایمنی باید با منطق و نقشههای سیمکشی توقف اضطراری خاص سایت مطابقت داده شود.
راهنمای نصب در محل
- آمادهسازی محیطی: اطمینان حاصل کنید محل نصب با استانداردهای محیطی NEMA 4X مطابقت دارد، به ویژه اگر واحد در شرایط باز نصب میشود.
- نصب: ماژول را در فضای قفسه تعیین شده محکم کنید؛ اطمینان حاصل کنید ابعاد 14 × 11 × 4 اینچ فضای کافی برای کابلکشی فراهم میکند.
- کابلکشی و شیلدینگ: برای اتصالات RS-422 و RS-485 از کابلهای جفتپیچیده شیلددار استفاده کنید تا کاهش سیگنال به حداقل برسد. شیلدها را مطابق با روشهای زمینکردن مرسوم به باس زمین کابینت متصل کنید.
- پیکربندی رابط: پیش از فعالسازی حلقههای سریال، مطمئن شوید کلید فیزیکی یا تنظیمات نرمافزاری پورتهای 3 و 4 با استاندارد انتقال مورد نظر (RS-232/422/485) مطابقت دارد.
- اعتبارسنجی: با استفاده از شبیهساز مستر، تست لوپبک Modbus را انجام دهید تا از پیوستگی ارتباط پیش از تلاش برای خواندن حسگرهای زنده توربین اطمینان حاصل شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
