جزئیات محصول

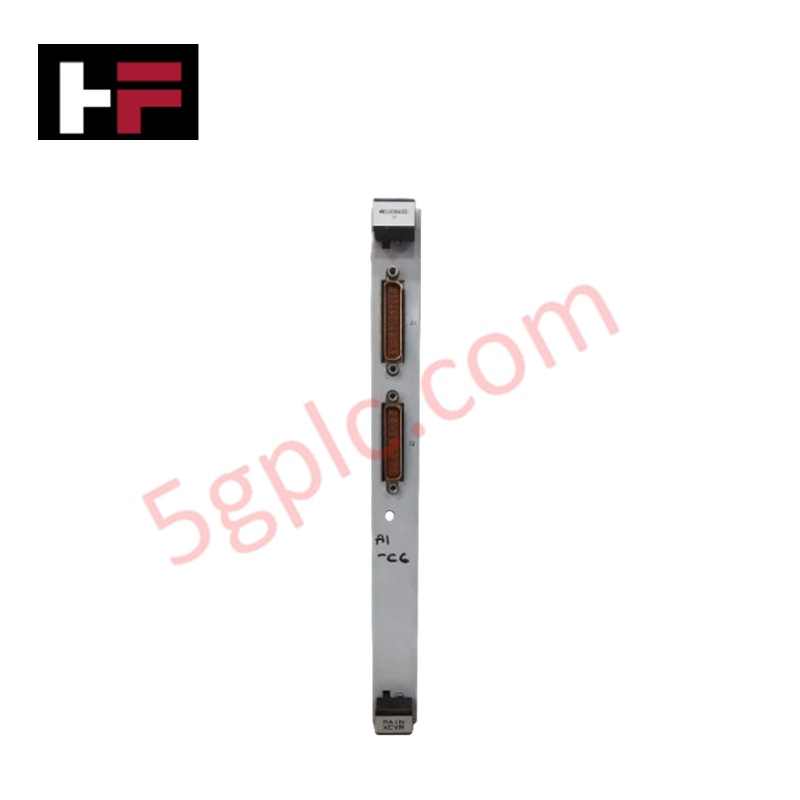

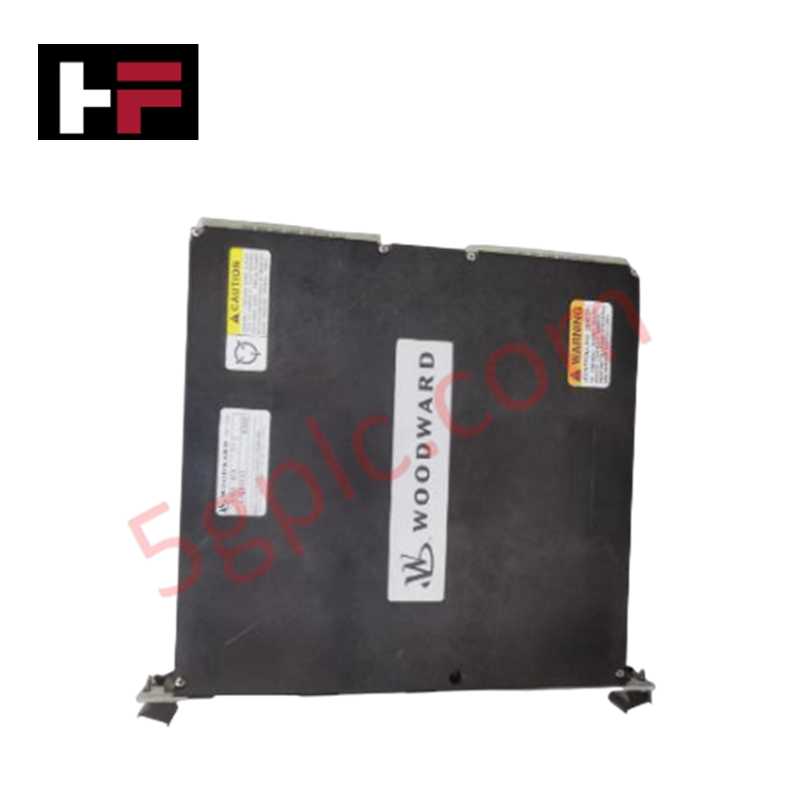

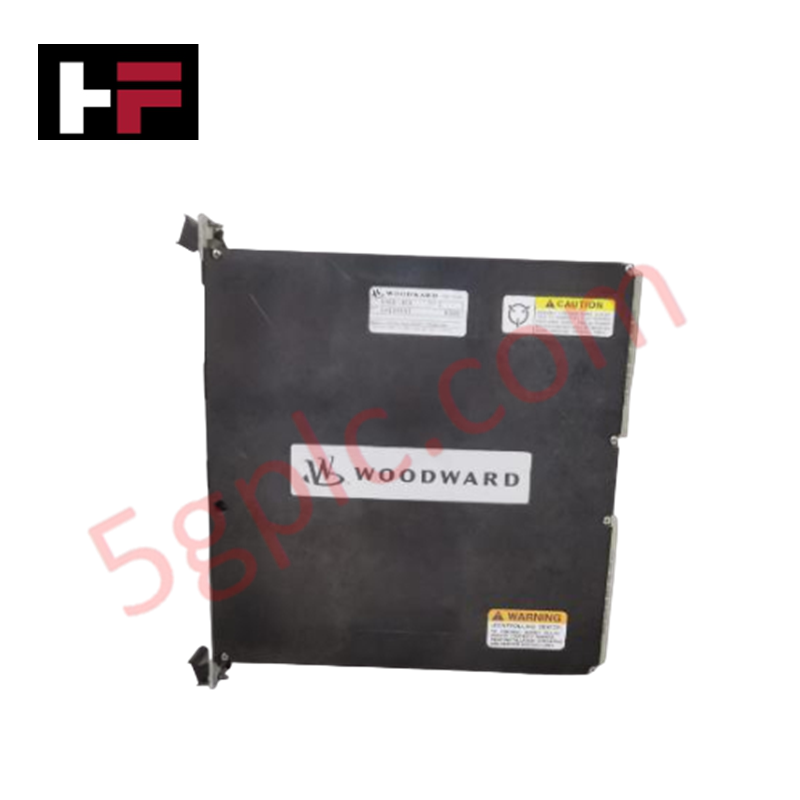

پیکربندی شده برای انتقال داده با سرعت بالا در معماریهای کنترل توزیعشده، Woodward 5466-355 (ماژول Remote XCVR) اجرای فیزیکی مستقیم توسعه باس VME بین پلتفرمهای شاسی اصلی و شاسی ورودی/خروجی از راه دور را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 5466-355 |
| برند | Woodward |
| ساخت | ایالات متحده آمریکا |
| رابط | باس VME / درایورهای خط تفاضلی |
| اتصال | ۲ عدد کانکتور Micro-D با ۱۰۰ پین |
سرعت و سازگاری ارتباط باس بکپلین
مدل 5466-355 از درایورهای خط تفاضلی با سرعت بالا برای حفظ نرخ انتقال VME در طول بخشهای کابل استفاده میکند، که باعث کاهش تأخیر سیگنال و مقاومت در برابر تداخل الکترومغناطیسی میشود. این ماژول به طور انحصاری برای سیستمهای مبتنی بر CPU 68040 طراحی شده است. تبادل داده بین XCVR اصلی و XCVR از راه دور از طریق رابط موازی انجام میشود، جایی که اطلاعات آدرس و کنترل مستقیماً به باس VME شاسی هدایت میشود. عملکرد سیستم به همگامسازی دقیق باس وابسته است؛ سازگاری فریمور فلش باید با کنترلر میزبان تأیید شود تا اطمینان حاصل شود که پروتکل ارتباطی با معماری ورودی/خروجی توزیعشده هماهنگ باقی میماند.
سؤالات متداول
س: آیا تنظیمات قابل پیکربندی توسط کاربر روی ماژول 5466-355 وجود دارد؟
ج: خیر. هیچ کلید یا LED روی برد وجود ندارد. پیکربندی توسط محل فیزیکی ماژول و استفاده از مقاومتهای ترمینیشن بر اساس موقعیت آن در زنجیره توسعه تعیین میشود.
س: ترمینیشن زنجیره توسعه چگونه انجام میشود؟
ج: ماژولهای شاسی توسعه به مقاومت ترمینیشن نیاز ندارند مگر برای واحد نهایی در زنجیره. آخرین ماژول Remote XCVR باید مجهز به مقاومتهای ترمینیشن باشد تا یکپارچگی سیگنال در طول کابل حفظ شود.
راهنمای نصب در محل
- نیازمندیهای اسلات: ماژول Remote XCVR باید در اسلات ۱ هر شاسی ورودی/خروجی از راه دور که به شاسی اصلی متصل است نصب شود.
- کابلکشی: برای تمام رابطهای کابلی از کانکتورهای Micro-D فلزی با ۱۰۰ پین استفاده کنید. اطمینان حاصل کنید که کانکتورها به طور کامل جا زده و قفل شدهاند تا از افت سیگنال موقتی در حین عملکرد جلوگیری شود.
- ترمینیشن: شاسی نهایی در زنجیره توسعه را شناسایی کرده و نسخه مجهز به مقاومت ترمینیشن ماژول 5466-355 را نصب کنید. اطمینان حاصل کنید که سایر شاسیها در زنجیره از ماژولهای بدون ترمینیشن استفاده میکنند.
- ارت: پوسته کانکتور Micro-D را به بکپلین شاسی متصل کنید تا مسیر زمین پیوسته حفظ شود و نویز حالت مشترک در باس تفاضلی با سرعت بالا کاهش یابد.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
