Produktdetails

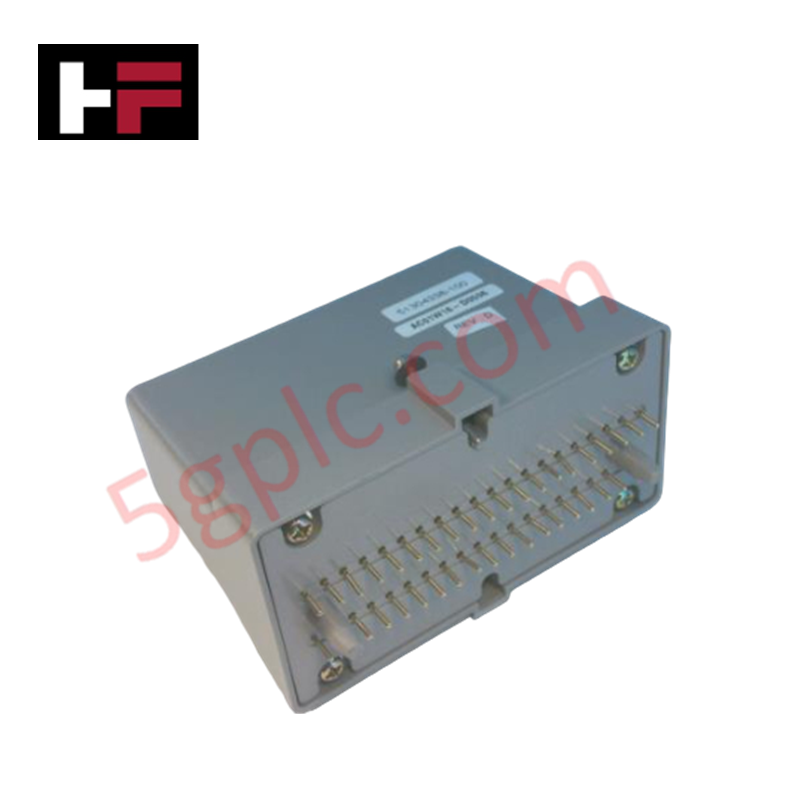

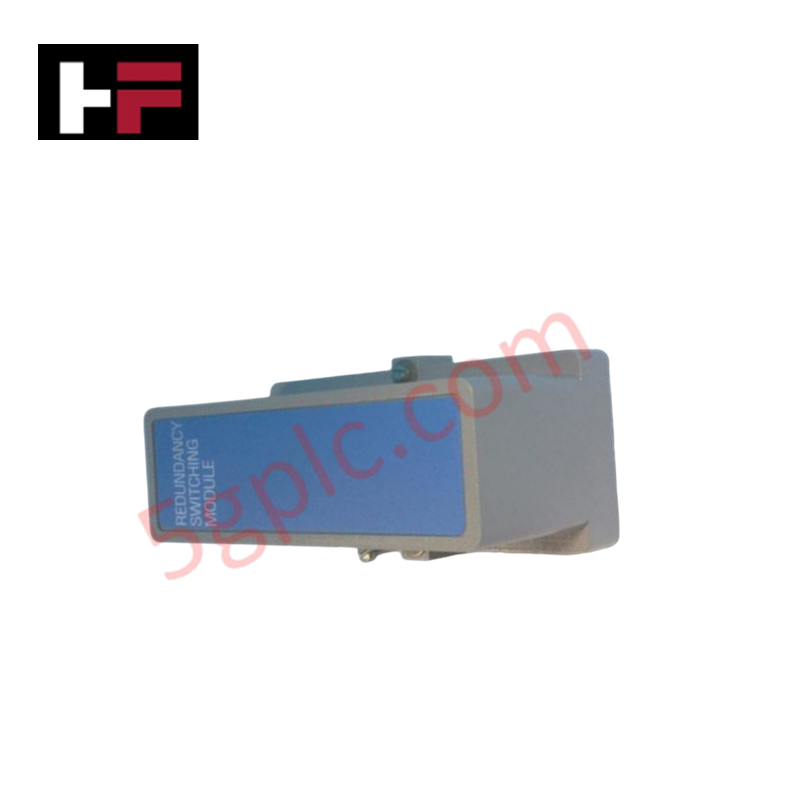

Das Honeywell 51304338-100, auch als 51304338-100-Redundanzumschaltmodul katalogisiert, fungiert als dedizierte Hardwarekomponente für die Zustandsarbitrierung zweier Knoten und die Ausführung der Umschaltung im Fehlerfall innerhalb von Honeywell-Prozesssteuerungs-Racks. Als austauschbare redundante A/O-Feldanschlusseinheit (FTA) konfiguriert, leitet die Platine differentielle Logiksignale zwischen den primären und redundanten Controller-Prozessoren. Die interne Schaltung steuert physische Bus-Umschaltvorgänge und verhindert Signalunterbrechungen auf aktiven Backplane-Kanälen während automatisierter Modulumschaltungen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 51304338-100 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 0,75 lbs (0,34 kg) |
| Abmessungen | Standard-FTA-Platinenabmessungen |
| Betriebstemperatur | 0 bis 60 °C |
| Leistungsaufnahme | 3,5 W |
| Modultyp | Redundanzumschaltmodul / FTA |
| Systemkonfiguration | Austauschbare redundante A/O-Architektur |
| Montageart | DIN-Schiene oder FTA-Montagekanal |
Kanal-zu-Kanal-Isolierung
Das 51304338-100 verfügt über Kanal-zu-Kanal-Isolationsbarrieren entlang seiner redundanten Schaltpfade, um Übersprechen und elektrische Kurzschlüsse zwischen den Controller-Bussen Primary (A) und Backup (O) zu verhindern. Die galvanische Trennung schützt die Schaltsteuerlogik vor Spannungsspitzen auf den Leitungen und Potenzialunterschieden der Feldmasse. Diese isolierte Architektur gewährleistet während automatisierter Umschaltsequenzen im Fehlerfall eine kontinuierliche Übertragung von Datenrahmen über die aktiven Kanäle.
Häufig gestellte Fragen
F: Kann das 51304338-100-Modul ausgetauscht werden, während das Host-Controller-Rack weiterhin unter Spannung steht?
A: Ja, vorausgesetzt, der redundante Backup-Controller ist aktiv und hat vor dem Herausziehen des sekundären FTA-Moduls die Primärsteuerung übernommen.
F: Wie führt das 51304338-100 bei einem Ausfall des primären Controllers die Umschaltung aus?
A: Die interne Hardwarelogik erkennt den Verlust des Heartbeats oder der Busaktivität des aktiven Kanals und löst physische Relaiszustandsänderungen aus, um die Steuerleitungen innerhalb von Millisekunden zum Standby-Knoten umzuleiten.
F: Welche Montagehardware ist für die Installation der 51304338-100-Schaltplatine erforderlich?
A: Die Baugruppe rastet direkt in standardmäßige Honeywell-FTA-Montagekanäle ein. Integrierte Erdungsclips stellen dabei die Verbindung zur Gehäuseerde her.
Richtlinien für die Installation vor Ort
- Stellen Sie sicher, dass die Stromversorgung des jeweiligen E/A-Anschlusskanals getrennt ist, bevor Sie die Feldverdrahtung an den FTA-Klemmen anschließen.
- Richten Sie die Leiterplatte 51304338-100 an der Führung des FTA-Montagekanals aus und drücken Sie sie fest hinein, bis die Halteriegel einrasten.
- Befestigen Sie die Kabel des redundanten Kommunikationsbusses an den dafür vorgesehenen Port-Headern und achten Sie darauf, dass die Halteschrauben handfest angezogen sind.
- Halten Sie die Niederspannungs-Signalleitungen innerhalb der Kabelkanäle des Schranks von Hochspannungs-Wechselstromleitern getrennt, um die Einkopplung von Störungen zu minimieren.
- Verbinden Sie das FTA-Erdungsband direkt über einen kurzen Kupferleiter mit niedriger Impedanz mit der Haupterdungsschiene des Gehäuses.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
