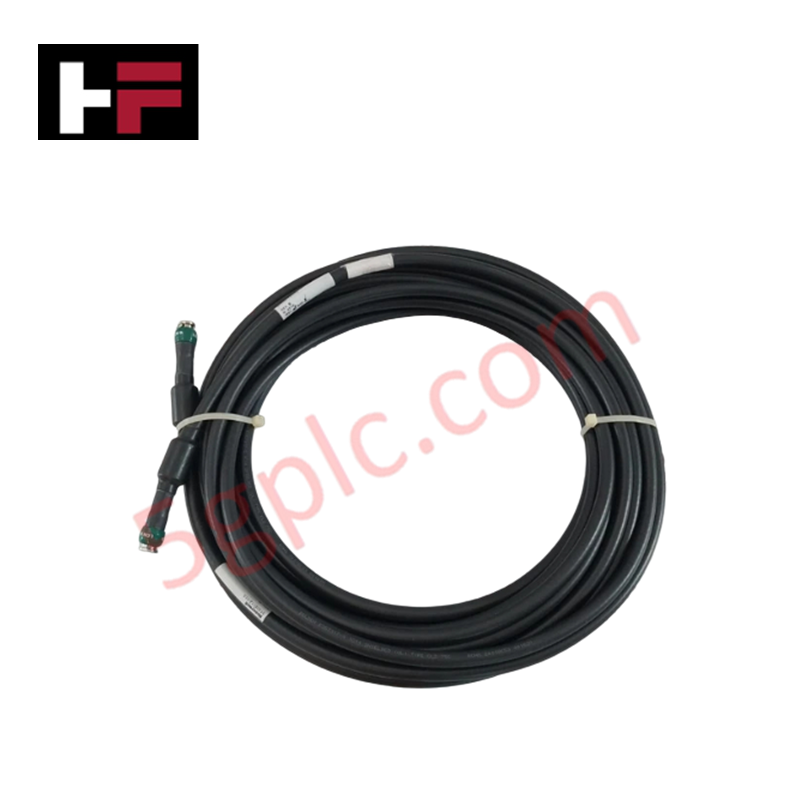

51308112-015 | Honeywell Abgeschirmtes CL2-Kabel

Für Hochgeschwindigkeitsverbindungen zwischen seriellen Knoten und die Kommunikation über Steuerungsbusse in Honeywell-DCS-Umgebungen konfiguriert, ermöglicht das Honeywell 51308112-015 (51308112-015 geschirmtes CL2-Kabel) eine direkte physische/elektrische Verbindung. Die als 15 Meter langes geschirmtes Kabel des Typs CL2 ausgeführte Leitung ist für einen Betrieb bei bis zu 75 °C ausgelegt und mit integrierten Ferritmodulen versehen. Sie ersetzt direkt die frühere Teilenummer 51109181-015. Innenliegende Kupferleiter, die von einer durchgehenden leitfähigen Folie und einem Geflechtschirm umgeben sind, übertragen differentielle Signale und reduzieren elektromagnetische Störungen über längere Verbindungen zwischen Schaltschränken.

Hardwarespezifikationen

Kanal-zu-Kanal-Isolation

Das geschirmte Kabel 51308112-015 verfügt über eine hochdichte Folienschirmung und ein verzinntes Kupfergeflecht, um eine Kanal-zu-Kanal-Isolation zwischen parallelen Kommunikationspfaden und Wechselstromverteilungen mit hoher Spannung herzustellen. Integrierte Inline-Ferritkerne absorbieren hochfrequente Gleichtaktstörungen und Spannungsspitzen, die über die 15 Meter lange Leitung aufgenommen werden. Geerdete Schirmgehäuse reduzieren Erdschleifenströme und bewahren die Signal-Rausch-Abstände für aktive 4-20-mA-HART-Schleifen und digitale Hochgeschwindigkeitskommunikation.

Häufig gestellte Fragen

F: Ist die Kabelbaugruppe 51308112-015 vollständig abwärtskompatibel mit der Teilenummer 51109181-015?

A: Ja, 51308112-015 dient als direkter funktionaler und elektrischer Pin-für-Pin-Ersatz für die frühere Kabelbaugruppe 51109181-015.

F: Welche Funktion haben die Inline-Ferritmodule an diesem 15-Meter-Kabel?

A: Die Ferritmodule wirken als Drosseln zur Unterdrückung hochfrequenter Störungen und dämpfen elektromagnetische Interferenzen sowie hochfrequente Rauschspitzen, die über lange Kabelstrecken aufgenommen werden.

F: Kann dieses Kabel durch standardmäßige industrielle Steigkanäle geführt werden?

A: Ja, die Baugruppe besitzt eine Flamm- und Spannungsfestigkeit nach Typ CL2 und eignet sich für die Verdrahtung von Steuerstromkreisen der Klasse 2 innerhalb von Schaltschränken und zwischen Schaltschränken.

Richtlinien für die Installation vor Ort

1. Überprüfen Sie vor der Installation den gesamten 15-Meter-Mantel und die Endsteckverbinder auf Isolationsschäden oder verbogene Pins.
2. Halten Sie entlang der Kabelkanäle den Mindestbiegeradius ein, um eine Ablösung der inneren Schirmung und eine Materialermüdung der Leiter zu verhindern.
3. Stellen Sie sicher, dass die Inline-Ferritkerne nahe den Steckerenden ordnungsgemäß befestigt sind, um eine optimale Rauschdämpfung zu gewährleisten.
4. Verbinden Sie die Ableitungsdrähte der Gesamtschirmung mit dafür vorgesehenen Erdungsschienen im Gehäuse, um eine niederohmige Erdung sicherzustellen.
5. Halten Sie die Signalwege von Wechselstromleitungen und Motorleitungen mit hohen Strömen getrennt, um eine induktive Einkopplung von Störungen zu verhindern.
