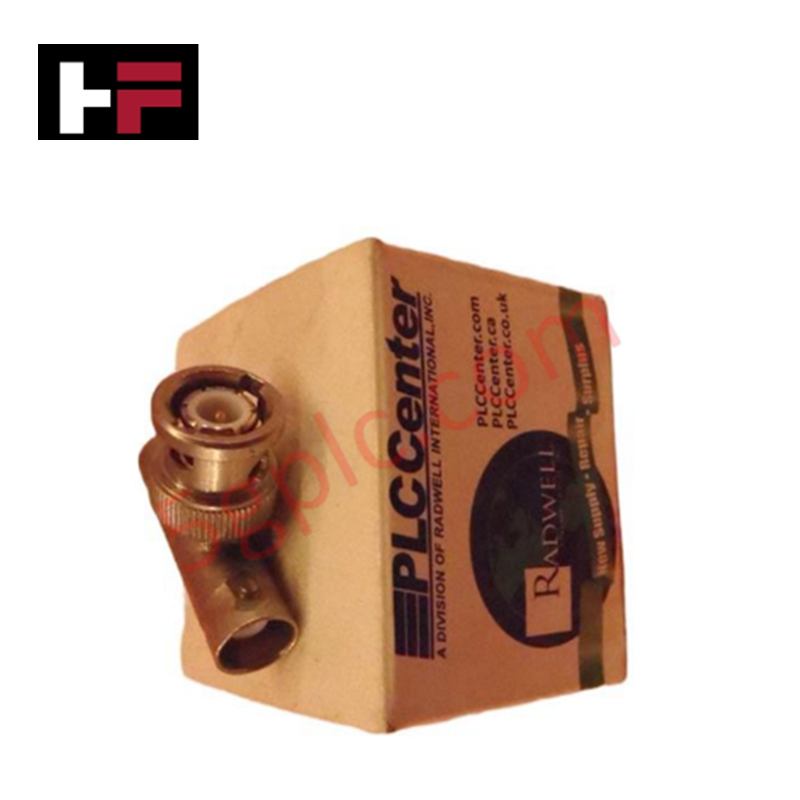

Honeywell 51190728-105 BNC-T-Adapter

Der Honeywell 51190728-105, auch als 51190728-105 BNC-T-Adapter katalogisiert, dient als spezielle Hardwarekomponente zur Verzweigung von Koaxialbussen und zur Verbindung von Signalabgriffen in Honeywell-DCS-Netzwerken. Der passive Adapter ist als Konfiguration mit 1 x Stecker und 2 x Buchsen ausgeführt und teilt bzw. zapft serielle Hochfrequenzkommunikations- und Koaxial-Signalleitungen ab, ohne die Eigenschaften der Übertragungsleitung zu verändern. Das Metallgehäuse gewährleistet eine vollständige 360-Grad-Schirmkontinuität über alle drei Schnittstellen und unterdrückt Hochfrequenzstörungen sowie Signalreflexionen.

Hardwarespezifikationen

Kanal-zu-Kanal-Isolierung

Der 51190728-105 gewährleistet eine leitfähige, geerdete Schirmung über seine 3-Wege-Verbindung, um die Kanal-zu-Kanal-Isolierung zwischen benachbarten Signalabgriffen und externen Hochspannungs-Feldverdrahtungen aufrechtzuerhalten. Das hochdichte Metallgehäuse schirmt schnelle Koaxialdatenübertragungen gegen externe elektromagnetische Störungen und Übersprechen ab. Bei der Integration in dual-redundante Koaxialbusleitungen verhindert das niederohmige Erdungsgehäuse, dass Streuspannungstransienten die Signal-Rausch-Verhältnisse an Feldverarbeitungsknoten verschlechtern.

Häufig gestellte Fragen

F: Kann der 51190728-105 BNC-T-Adapter installiert oder entfernt werden, während das Koaxialnetzwerk aktiv Daten überträgt?

A: Beim Trennen des Adapters wird die Koaxialübertragungsleitung unterbrochen, was zu einer Impedanzfehlanpassung, Signalreflexionen und möglichen Kommunikationsausfällen des Knotens auf diesem Bussegment führt.

F: Welche Funktion bietet die Anordnung mit Stecker und zwei Buchsen an einem Koaxialbusknoten?

A: Der Stecker wird direkt am Transceiver-Anschluss des Prozessors angeschlossen, während die beiden Buchsen eine Ein- und Ausgangs-Schleifenverdrahtung der Koaxial-Stammkabel mit Leitungsabschlusswiderständen ermöglichen.

F: Wie wird die Kontinuität der Gehäuseerdung durch den Adapter aufrechterhalten?

A: Der Bajonett-Verriegelungsmechanismus klemmt die vernickelte Außenhülle mechanisch am Gegenstecker fest und stellt dadurch einen niederohmigen Gehäuseerdungspfad her.

Richtlinien für die Installation vor Ort

1. Untersuchen Sie die BNC-Bajonettstifte von Stecker und Buchsen, die dielektrischen Isolatoren und die Mittelkontakte vor der Montage auf Korrosion oder physische Verformung.
2. Richten Sie die Bajonettschlitze des Steckers des 51190728-105 an den Gegenstücknasen an der Frontplatte der Knotenkarte aus und drücken Sie ihn beim Drehen fest an, bis er einrastet.
3. Schließen Sie die eingehenden und ausgehenden Koaxialkabel an die beiden BNC-Buchsen an und stellen Sie sicher, dass beide Bajonettverriegelungen vollständig einrasten.
4. Vergewissern Sie sich, dass Busabschlusswiderstände (50 Ohm oder 75 Ohm gemäß der Netzwerkarchitektur) an offenen Buchsen an den physikalischen Enden der Kabelstrecke angebracht sind.
5. Vermeiden Sie eine übermäßige mechanische Belastung von der Seite auf das Adaptergehäuse, wenn Sie starre Koaxialkabel durch die Kabelführungen des Schranks verlegen.
