621-0008 Honeywell Impulseingangsmodul621-0008 Honeywell Impulseingangsmodul621-0008 Honeywell Impulseingangsmodul
621-0008 Honeywell Impulseingangsmodul
621-0008 Honeywell Impulseingangsmodul
621-0008 Honeywell Impulseingangsmodul

621-0008 Honeywell Impulseingangsmodul


Nur noch 10 übrig – Verkauft sich schnell

PRODUKT-SKU : 621-0008

PRODUKTTYP : Impuls-Eingangsmodule

PRODUKTHERSTELLER : Honeywell


  • 100% Originalteile – Risikofreie 30-Tage-Rückgabe
  • 1 Jahr Garantie & Expertenunterstützung für jede Bestellung

Produktdetails

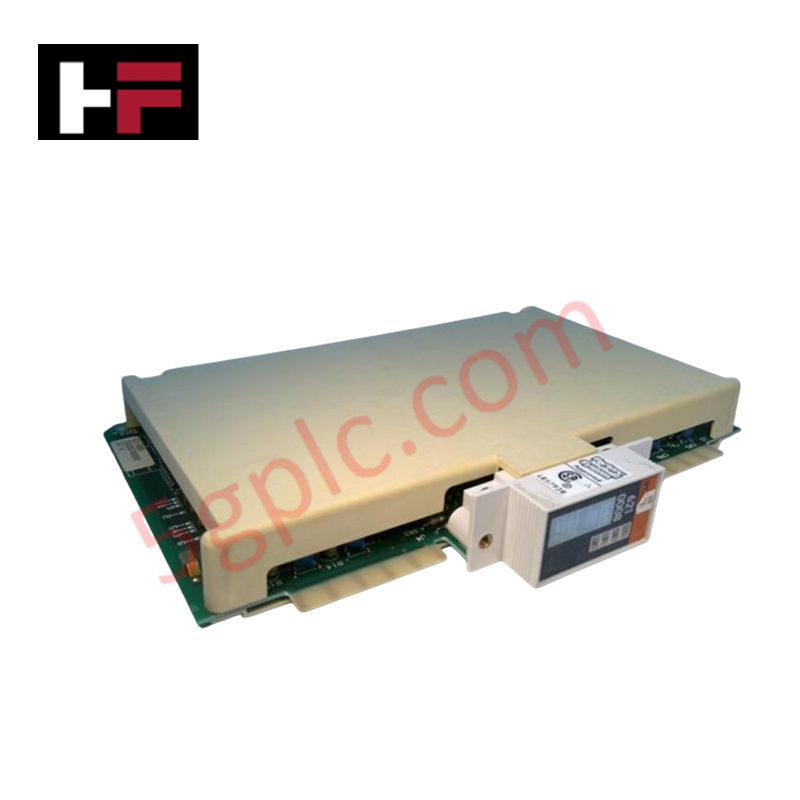

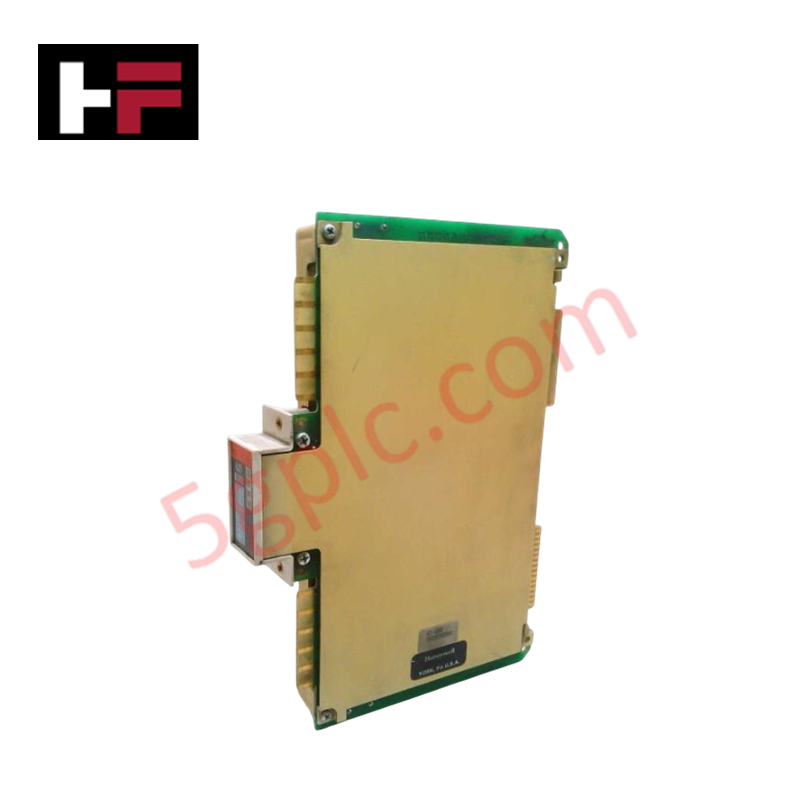

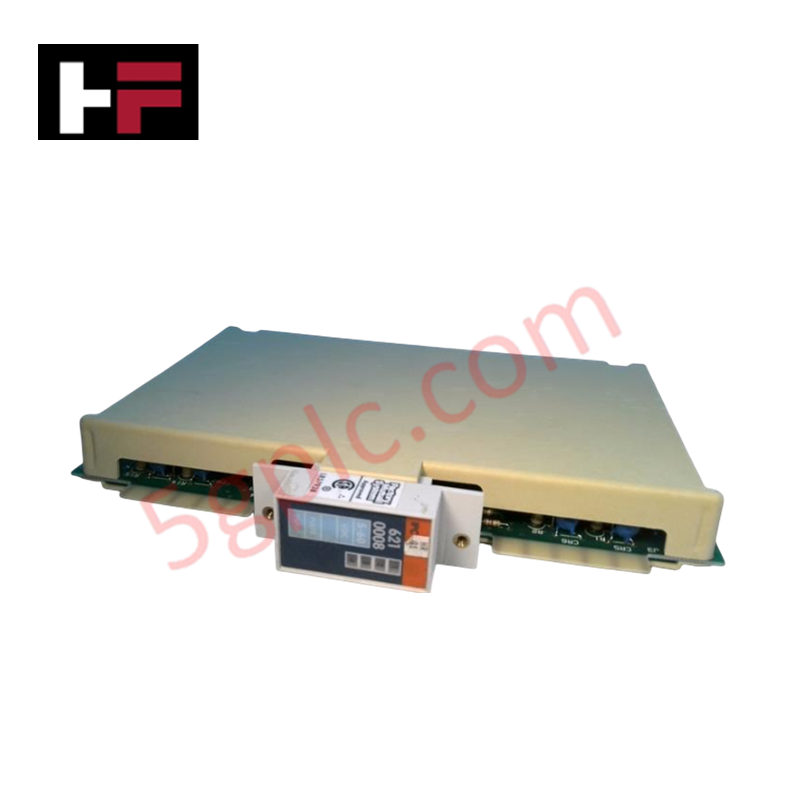

Das Honeywell 621-0008, auch als 621-0008-Impulseingangsmodul katalogisiert, ist eine dedizierte Hardwarekomponente zur Erfassung hochfrequenter Impulssignale und zur digitalen Umwandlung innerhalb der Honeywell-620/621-DCS-Plattformen. Das Modul erfasst Signale mit bis zu 100 kHz über 8 unabhängige Eingangskanäle und verarbeitet Feldimpulse von Durchflussmessern, Näherungsschaltern und Drehgebern in 16-Bit-Aufwärtszählerregistern. Interne Spannungsskalierungsschaltungen ermöglichen einen Gesamteingangssignalbereich von 5 bis 60 VDC über per Jumper wählbare Betriebsschwellen von 5 V, 24 V und 48 V.

Hardwarespezifikationen

Parameter Spezifikation
Modell 621-0008
Marke Honeywell
Herkunft USA
Gewicht 0.4 kg (0.88 lbs)
Abmessungen 3.0 cm x 26.7 cm x 17.3 cm
Betriebstemperatur 0 bis 60 deg C
Leistungsaufnahme 2.5 W Max (Backplane)
Eingangskanäle 8 Kanäle
Eingangsspannungsbereich 5 bis 60 VDC (5 V: 4.5-9 VDC, 24 V: 10-32 VDC, 48 V: 32-60 VDC)
Maximale Eingangsfrequenz Bis zu 100 kHz
Zählerarchitektur 16-Bit-Aufwärtszähler pro Kanal (Max. Zählwert: 65,535)
Montageart Rack- oder Schalttafelmontage

Kanal-zu-Kanal-Isolierung

Das Modul 621-0008 verfügt über Kanal-zu-Kanal-Isolationsbarrieren zwischen den Feldeingangsklemmen und der internen Backplane-Logikschaltung, um Gleichtakttransienten zu unterdrücken. Hochgeschwindigkeits-Optokoppler isolieren eingehende 5- bis 60-VDC-Impulsfolgen vom zentralen Verarbeitungsbus und verhindern Erdschleifenströme zwischen benachbarten Feldaufnehmern. Die galvanische Trennung schützt die interne 16-Bit-Zählerlogik und verhindert, dass Hochspannungsspitzen auf einem Kanal benachbarte Impulseingänge stören.

Häufig gestellte Fragen

F: Wie wird die Eingangsspannungsschwelle für einzelne Kanäle des 621-0008 konfiguriert?

A: Die Eingangsspannungseinstellungen (Bereich 5 V, 24 V oder 48 V) werden vor dem Anlegen der Feldsignale über interne Jumper auf Platinenebene oder über Klemmenverdrahtungskonfigurationen eingerichtet.

F: Was geschieht, wenn ein interner 16-Bit-Zähler seinen maximalen Zählwert von 65,535 erreicht?

A: Das Kanalzählerregister läuft auf 0 über und setzt ein internes Überlaufstatusbit, auf das der Prozessor zur softwareseitigen Impulsakkumulation zugreifen kann.

F: Kann die Feldverdrahtung geändert werden, während das Modul in einem eingeschalteten Rack eingesetzt bleibt?

A: Nein, die Feldversorgung und die Klemmenverdrahtung müssen vor dem Anschließen oder Trennen der Feldleitungen isoliert werden, um Signalflattern und transiente Schäden an den Eingangs-Optokopplern zu verhindern.

Richtlinien für die Feldinstallation

  1. Trennen Sie vor dem Einsetzen oder Entfernen des Moduls alle Feldstromquellen und die Stromversorgung des Backplane-Racks.
  2. Überprüfen Sie die Jumper-Einstellungen auf der Leiterplatte, damit sie den spezifischen Feldimpulsspannungen (5 V, 24 V oder 48 V VDC) entsprechen.
  3. Richten Sie die Kartenkanten des Moduls an den Führungsschienen des Rack-Chassis aus und drücken Sie das Modul fest hinein, bis die rückseitigen Backplane-Steckverbinder vollständig einrasten.
  4. Verwenden Sie für hochfrequente Impulseingänge (bis zu 100 kHz) geschirmte verdrillte Adernpaarleitungen, um elektromagnetische Störungen zu minimieren.
  5. Schließen Sie den Gesamtkabelschirm an einem einzigen Punkt an die Erdungssammelschiene des Schaltschranks an, um eine niederohmige Erdung sicherzustellen.

Zusätzliche Informationen

  • 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
  • 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
  • 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
  • Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
  • Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
  • Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
