Produktdetails

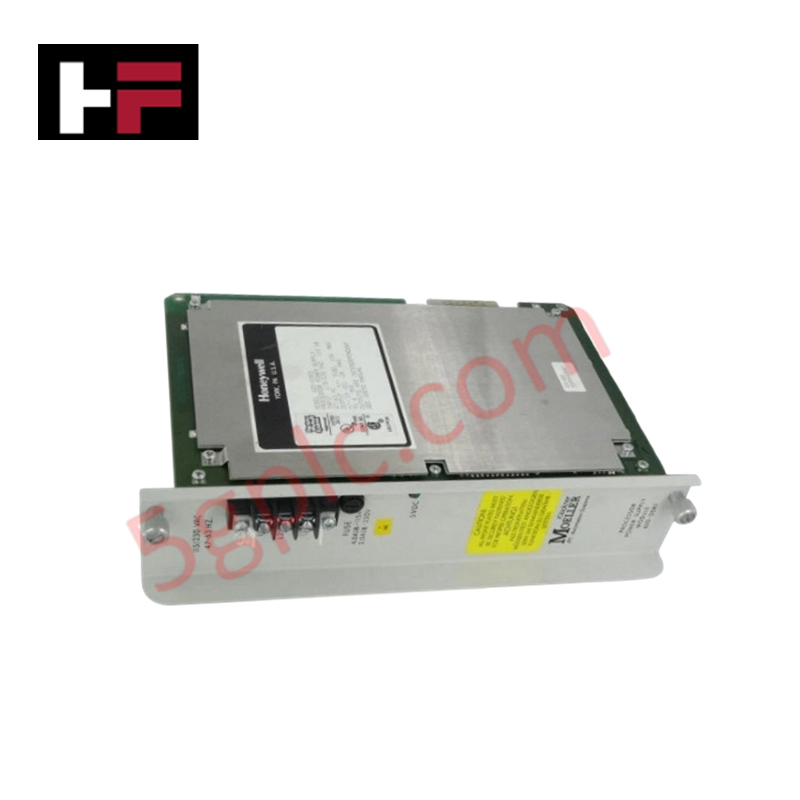

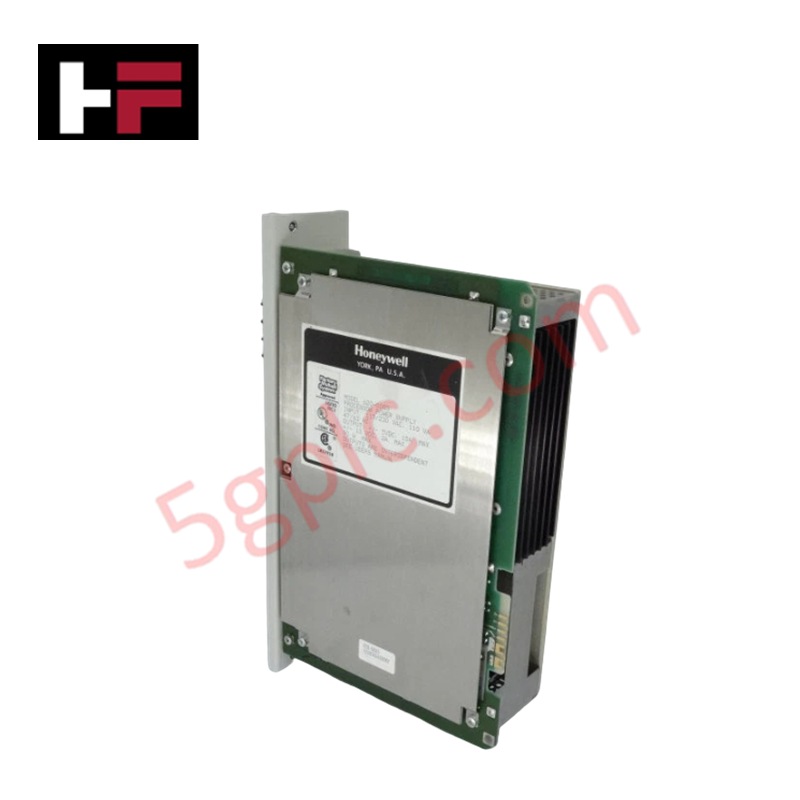

Für die Umwandlung der primären AC-Netzspannung und die DC-Spannungsregelung in Honeywell-620-Programmierbaren-SPS-Racks konfiguriert, gewährleistet das Honeywell 620-0083 (620-0083 Processor Power Supply) eine direkte physikalische/elektrische Ausführung. Das Modul arbeitet mit wählbaren 115/230-VAC-Eingängen bei 47 bis 63 Hz und liefert einen geregelten +5-VDC-Ausgang mit bis zu 15 A sowie symmetrische +/- 15-VDC-Schienen mit maximal 2 A. Die gesamte kontinuierliche Ausgangsleistung erreicht maximal 90 W, um Backplane-Logik-Transceiver und lokale Prozessorschaltungen mit Energie zu versorgen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 620-0083 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 4.30 lbs (1.95 kg) |
| Abmessungen | Standard-Rack-Steckplatzprofil der 620-Serie |
| Betriebstemperatur | 0 bis 60 °C |
| Leistungsaufnahme | Maximale Eingangsnennleistung 110 VA |
| Eingangsspannung | 115/230 VAC (wählbar), 47/63 Hz |
| +5-VDC-Ausgang | +5 VDC bei maximal 15 A |
| +/- 15-VDC-Ausgang | +/- 15 VDC bei maximal 2 A |
| Maximale DC-Ausgangsleistung | Maximal 90 W |
| Produktkategorie | Prozessorstromversorgung |
| Systemkompatibilität | Honeywell-620-SPS-System |
Kanal-zu-Kanal-Isolation
Das Netzteil 620-0083 verfügt über interne galvanische Isolationsbarrieren zwischen den primären AC-Netzeingängen und den sekundären DC-Niederspannungsausgängen (+5 VDC und +/- 15 VDC-Logikbusse). Hochfrequenz-Schalttransformatoren und optogekoppelte Rückkopplungsschleifen isolieren eingangsseitige Netztransienten von den Backplane-Kommunikationskanälen. Diese Kanal-zu-Kanal-Isolationsarchitektur verhindert Gleichtaktspannungsspitzen und Erdschleifenrauschen, die Prozessor-Ausführungszyklen stören könnten.
Häufig gestellte Fragen
F: Wie wird die Auswahl der primären AC-Eingangsspannung zwischen 115 VAC und 230 VAC beim 620-0083 konfiguriert?
A: Die Eingangsspannung wird vor dem Anlegen der Netzspannung über interne Klemmen-Jumper oder einen Hardware-Wahlschalter an der Modulbaugruppe eingestellt.
F: Was geschieht, wenn die kombinierte DC-Last über die +5-VDC- und +/- 15-VDC-Schienen 90 W überschreitet?
A: Die interne Überstromschutzschaltung wird aktiviert, begrenzt die Ausgangsspannungen und die Stromabgabe und verhindert dadurch thermische Schäden am Netzteil und an der Backplane-Logik.
F: Kann das Netzteilmodul 620-0083 entnommen oder ausgetauscht werden, während die AC-Netzspannung anliegt?
A: Nein, die AC-Eingangsleistung muss vollständig getrennt werden, bevor das Netzteilmodul in das Rack-Chassis eingesetzt oder daraus entfernt wird, um Lichtbogenbildung und eine Beschädigung der Logikkarten zu verhindern.
Richtlinien für die Installation vor Ort
- Stellen Sie sicher, dass der Haupt-AC-Leistungsschalter, der das SPS-Chassis versorgt, vor der Installation verriegelt und gekennzeichnet wurde.
- Überprüfen Sie vor der Montage, dass die Konfiguration des internen Spannungswählers der Versorgungsspannung der Anlage (115 VAC oder 230 VAC) entspricht.
- Schieben Sie das 620-0083-Modul sicher in den vorgesehenen Netzteilsteckplatz des Honeywell-620-Racks, bis die hinteren Backplane-Steckverbinder vollständig sitzen.
- Ziehen Sie alle Befestigungsschrauben an der Frontplatte fest, um die elektrische Kontinuität des Chassisrahmens und die mechanische Fixierung sicherzustellen.
- Schließen Sie die Eingangsverdrahtung über gecrimpte Gabelkabelschuhe an die Klemmenleiste an und verwenden Sie einen separaten grün-gelben Leiter für den Schutzleiter des Chassis.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
