Детали продукта
Обзор продукта

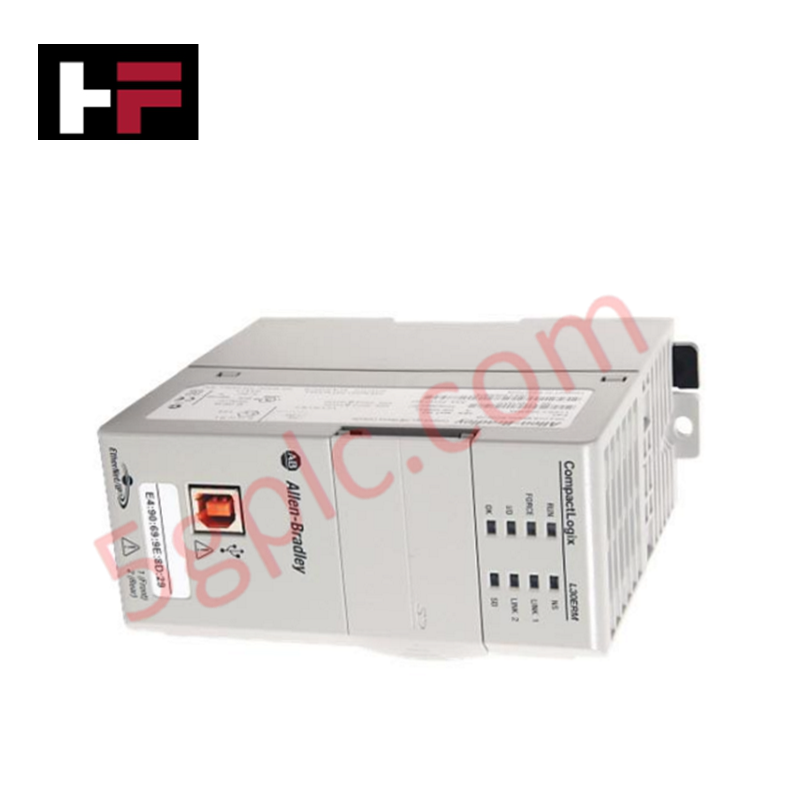

Allen Bradley 1769-L38ERM является ведущим процессорным блоком в семействе контроллеров CompactLogix 5370 L3 . Этот высокопроизводительный контроллер управляет сложными задачами автоматизации, сочетая 5 МБ пользовательской памяти с продвинутыми интегрированными функциями движения по EtherNet/IP. Он предназначен для среднеуровневых приложений, требующих высокой производительности синхронизации, поддерживая до 16 осей движения и 80 Ethernet-узлов. Мы поставляем этот блок 100% абсолютно новым с завода-изготовителя, гарантируя, что ваше критически важное оборудование работает с последней точностью на уровне кремния и оригинальным качеством производителя.
Технические характеристики
| Характеристика | Детали спецификации |
| Производитель | Allen Bradley / Rockwell Automation |
| Серия продукта | CompactLogix 5370 L3 |
| Память пользователя | 5 МБ |
| Ethernet-узлы | Поддержка до 80 узлов |
| Возможности движения | 16-осевой CIP Motion (интегрированный) |
| Вместимость локального ввода/вывода | Поддержка до 30 модулей |
| Сетевая архитектура | Два Ethernet-порта с DLR (Device Level Ring) |
| Расширенные функции | Кинематика и CIP Motion |
| Хранение данных | В комплекте 1 ГБ SD-карта (поддержка до 2 ГБ) |
| Вес | 0,32 кг (0,71 фунта) |
Преимущества для инженеров
-
Интегрированное движение по EtherNet/IP: 1769-L38ERM выполняет CIP Motion и специализированные кинематические функции напрямую через Ethernet-порты. Это исключает необходимость в выделенных модулях движения и дорогих специализированных высокоскоростных кабелях, позволяя синхронизировать 16 осей движения с использованием стандартных экранированных кабелей Cat5e.
-
Высокодоступная сеть: Встроенные два Ethernet-порта поддерживают топологии Device Level Ring (DLR) . Эта функция обеспечивает поддержание связи в системе даже при отказе одного узла в кольце сети, обеспечивая отказоустойчивость, необходимую для непрерывных производственных процессов.
-
Работа без батареи: Контроллер серии 5370 использует внутренний модуль накопления энергии для резервного питания энергозависимой памяти при отключении питания. Это устраняет необходимость обслуживания и замены литиевых батарей и предотвращает потерю программы из-за разряда батареи.
-
Большая масштабируемость ввода/вывода: Несмотря на компактные размеры, этот процессор управляет до 30 локальными модулями ввода/вывода 1769. Такая высокая плотность позволяет инженерам значительно уменьшить размеры панелей управления, сохраняя при этом необходимую производительность для конфигураций ввода/вывода с интенсивным обменом данными.
Часто задаваемые вопросы
-
Поддерживает ли 1769-L38ERM кинематические геометрии сторонних производителей?
Да. Этот контроллер включает встроенные инструкции кинематики. Он поддерживает дельта-роботов, SCARA-манипуляторы и приложения с рычажными механизмами, позволяя интегрировать робототехнику непосредственно в стандартную среду программирования ПЛК через Studio 5000.
-
В чем преимущество двух Ethernet-портов по сравнению с моделью с одним портом?
Два порта работают как встроенный коммутатор. Вы можете соединять контроллеры и модули ввода/вывода последовательно или настроить DLR (Device Level Ring) для обеспечения резервирования сети, что значительно снижает стоимость внешнего коммутационного оборудования.
-
Поставляется ли этот блок с картой памяти?
Да. Каждый абсолютно новый 1756-L38ERM комплектуется стандартной промышленной SD-картой на 1 ГБ. Карта служит энергонезависимым хранилищем для пользовательской программы и прошивки, обеспечивая мгновенное восстановление системы после отключения питания.
-
Это восстановленный или избыточный блок?
Категорически нет. Мы поставляем только 100% абсолютно новые устройства в оригинальной заводской упаковке. Каждый контроллер имеет чистый серийный номер и оригинальную пломбу производителя, гарантируя, что он никогда не был установлен или включен.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
