Детали продукта
Обзор продукта

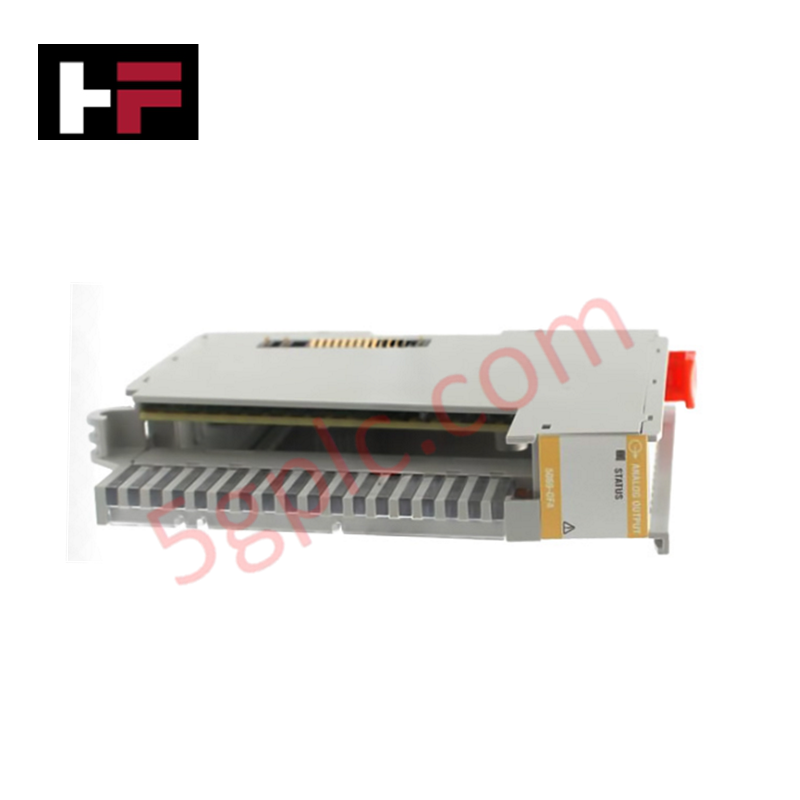

Модуль Allen Bradley 5069-OF4 выполняет функции высокоточного аналогового выходного модуля в платформе Compact 5000 I/O. Он предоставляет четыре универсальных канала, способных выдавать как напряжение, так и ток для управления клапанами, приводами и электродвигателями. Разработанный для семейств контроллеров CompactLogix 5380 и ControlLogix 5580, этот модуль использует метод преобразования R-Ladder DAC с высокой скоростью для обеспечения монотонного выхода без пропущенных кодов. Поддержка CIP Sync и сопоставления шаблонов делает его незаменимым компонентом для высокоскоростного синхронизированного движения и критически важных для времени промышленных процессов.
Технические характеристики
| Характеристика | Подробные спецификации |
| Производитель | Allen Bradley / Rockwell Automation |
| Номер детали | 5069-OF4 |
| Количество выходов | 4 канала (напряжение или ток) |
| Диапазоны выходного напряжения | ±10 В DC, 0–10 В DC, 0–5 В DC |
| Диапазоны выходного тока | 0–20 мА, 4–20 мА |
| Разрешение | 16 бит |
| Время преобразования | 25 мкс на канал |
| Формат данных | IEEE 32-битный плавающий формат |
| Номинальная мощность MOD | 75 мА при 18–32 В DC |
| Номинальная мощность SA | 150 мА при 18–32 В DC |
| Рассеиваемая мощность | 3,3 Вт |
| Состояние | 100% Новый оригинальный |
Преимущества для инженеров
-
Сверхбыстрое время отклика: 5069-OF4 обеспечивает время преобразования всего 25 мкс на канал. Такая быстрая обработка сигналов позволяет контроллеру выполнять точные корректировки в реальном времени, что критично для высокоскоростного контроля натяжения и гидравлического позиционирования.
-
Высокоточная детализация: 16-битное разрешение во всех диапазонах (например, 320 нА/бит в режиме тока) обеспечивает тонкое управление полевыми устройствами. Такая точность исключает ступенчатые реакции в управляющих клапанах, что приводит к более плавным переходам процессов и улучшенному качеству продукции.
-
Синхронизированная по времени работа: Интеграция с технологией CIP Sync гарантирует синхронизацию выходных сигналов по всей сети EtherNet/IP. Это решает проблему сдвига фаз в многоосевых приложениях движения и крупных распределённых системах I/O.
-
Интеллектуальная диагностика: Модуль автоматически обнаруживает обрыв цепи в режиме тока. Эта функция позволяет обслуживающему персоналу сразу выявлять повреждения проводки, предотвращая длительные простои и упрощая процесс устранения неисправностей.
-
Надёжное управление питанием: С номиналом пропускной мощности SA 9,95 А модуль упрощает распределение питания в шкафу. Инженеры могут питать всю группу I/O через одно подключение, уменьшая количество клеммных колодок и загромождение в компактных шкафах управления.
Часто задаваемые вопросы
-
Этот модуль 5069-OF4 действительно 100% новый?
Да. Мы поставляем этот модуль 100% новым в оригинальной заводской запечатанной упаковке. Это гарантирует наличие последних версий прошивки и аппаратных оптимизаций для платформы Compact 5000.
-
Нужна ли отдельная клеммная колодка для этого модуля?
Да. Для 5069-OF4 требуется съёмная клеммная колодка типа 5069-RTB18 (RTB). Вы должны выбрать между винтовой (5069-RTB18-SCREW) или пружинной (5069-RTB18-SPRING) версией в зависимости от предпочтений по проводке; обычно они продаются отдельно.
-
Поддерживает ли 5069-OF4 одновременный выход напряжения и тока?
Модуль имеет 4 канала, которые можно индивидуально настроить на режим напряжения или тока через программное обеспечение Studio 5000 Logix Designer. Такая гибкость позволяет управлять разными типами полевых устройств с одного модуля.
-
Можно ли менять этот модуль во время работы системы?
Система Compact 5000 поддерживает снятие и установку под напряжением (RIUP). Однако всегда соблюдайте меры безопасности и убедитесь, что снятие модуля не приведёт к небезопасному состоянию машины перед выполнением горячей замены.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
