Детали продукта
Обзор продукта

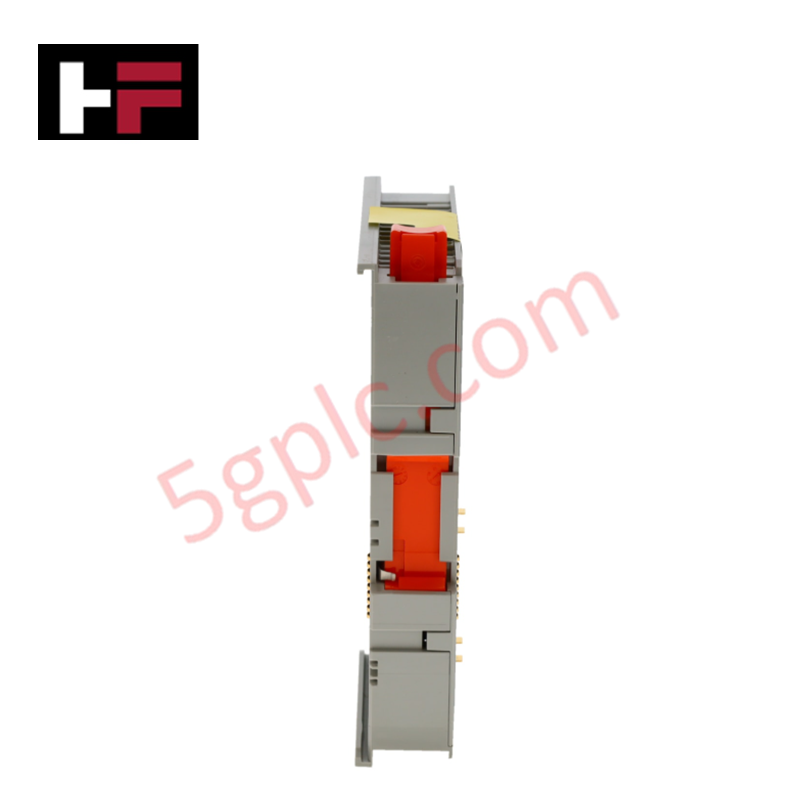

Модуль Allen Bradley 5069-IF8 представляет собой модуль аналогового ввода с высокой плотностью каналов в платформе Compact 5000 I/O. Он обеспечивает восемь высокопроизводительных каналов для подключения полевых датчиков, передатчиков и преобразователей. Разработанный для семейств контроллеров CompactLogix 5380 и ControlLogix 5580, этот модуль обеспечивает быструю конвертацию данных и высокую точность для критически важных переменных процесса. Поддерживает несколько диапазонов сигналов, включая 0–20 мА и 4–20 мА, что делает его незаменимым компонентом для мониторинга давления, расхода, температуры и уровня в сложных промышленных условиях.
Технические характеристики
| Характеристика | Подробные спецификации |
| Производитель | Allen Bradley / Rockwell Automation |
| Номер детали | 5069-IF8 |
| Количество входов | 8 (Серия A: дифференциальные; Серия B: однополярные) |
| Диапазон входного сигнала | 0–20 мА; 4–20 мА (поддерживается режим напряжения) |
| Входное сопротивление | Режим тока: 90 Ом (типично); Режим напряжения: >1 МОм |
| Номинальная мощность MOD | 75 мА при 18–32 В DC |
| Номинальная мощность SA | 100 мА при 18–32 В DC |
| Максимальное тепловыделение | 2,1 Вт (напряжение) / 2,4 Вт (ток) |
| Тепловое рассеивание | 7,2 BTU/ч (напряжение) / 8,2 BTU/ч (ток) |
| Тип корпуса | Открытый тип |
| Состояние | 100% новый оригинальный |
Преимущества для инженеров
-
Точное получение данных: 5069-IF8 использует продвинутую фильтрацию и высокоточное преобразование для устранения электрических помех в полевых сигналах. Это гарантирует, что контроллер получает стабильные и точные данные даже в условиях высокого электромагнитного воздействия, характерных для крупных электроприводов.
-
Высокоскоростная шина: Как модуль нативной платформы Compact 5000, 5069-IF8 использует высокоскоростную системную шину. Такая архитектура сокращает время между обнаружением сигнала и выполнением логики, обеспечивая более точное управление PID-регуляторами и улучшая стабильность процесса.
-
Гибкое распределение питания: Модуль обладает значительной пропускной способностью по питанию SA (датчик/исполнительный механизм) — 9,95 Ампер. Это позволяет инженерам последовательно подключать питание через несколько модулей ввода-вывода, значительно снижая сложность и объем проводки внутри шкафа управления.
-
Оптимизированное тепловое управление: Максимальное тепловыделение всего 8,2 BTU/ч в режиме тока минимизирует нагрев. Это позволяет устанавливать модули с высокой плотностью в компактных корпусах без необходимости дополнительных вентиляторов или специализированной вентиляции.
-
Универсальная конфигурация каналов: Модуль поддерживает различные типы и диапазоны входных сигналов. Инженеры могут настраивать отдельные каналы под конкретные требования полевых устройств, обеспечивая универсальное решение для разнообразных массивов датчиков.
Часто задаваемые вопросы
-
Этот модуль 5069-IF8 действительно 100% новый?
Да. Мы поставляем этот модуль 100% новым в оригинальной заводской упаковке. Каждый модуль соответствует последним стандартам производства Rockwell Automation для обеспечения долгосрочной надежности.
-
В чем разница между сериями A и B для 5069-IF8?
Модули серии A имеют 8 дифференциальных входов, которые обеспечивают лучшую защиту от помех при длинных кабельных линиях. Модули серии B имеют 8 однополярных входов, что обычно упрощает проводку для датчиков с общим заземлением. Перед вводом в эксплуатацию обязательно проверьте топологию вашей проводки.
-
Требуется ли для модуля съемный клеммный блок (RTB)?
Да. Для подключения полевой проводки необходимо использовать разъем типа 5069-RTB18 (либо 5069-RTB18-SCREW, либо 5069-RTB18-SPRING). Мы продаем их отдельно, чтобы вы могли выбрать предпочтительный тип клемм.
-
Можно ли использовать этот модуль с более старой платформой 1769 CompactLogix?
Нет. 5069-IF8 предназначен исключительно для системы Compact 5000 I/O и требует контроллеры CompactLogix 5380, ControlLogix 5580 или адаптер распределенного ввода-вывода 5069-AENTR.
