Детали продукта
Обзор продукта

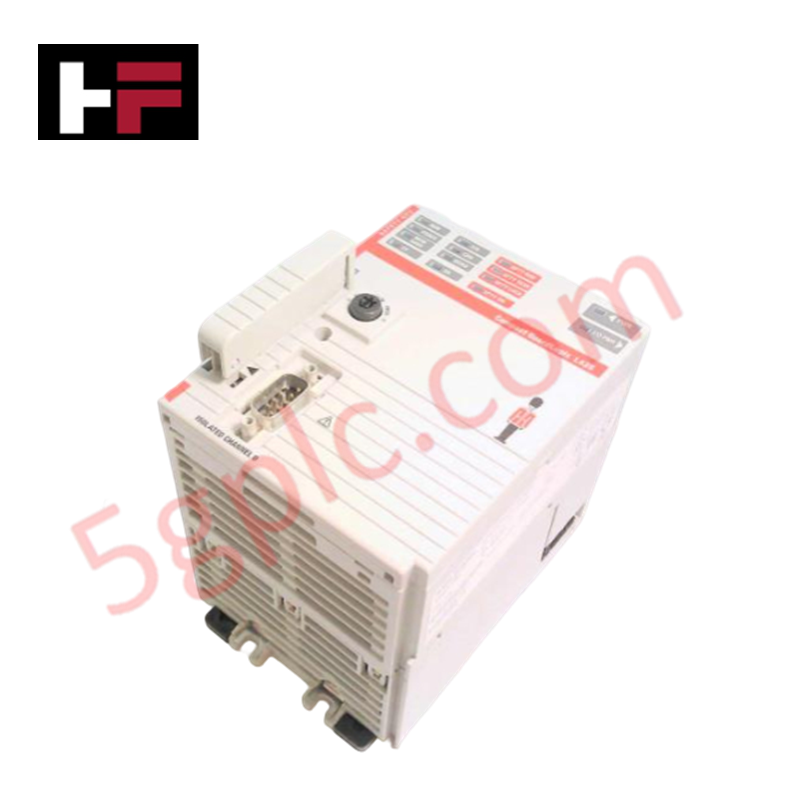

Allen Bradley 1768-L43S является высокопроизводительным контроллером GuardLogix в семействе CompactLogix . Этот модуль объединяет функции безопасности и стандартного управления на одной платформе, уменьшая аппаратные затраты и упрощая архитектуру системы. Он управляет сложными функциями безопасности, одновременно выполняя стандартную логику и команды движения. Мы поставляем этот блок 100% новым оригинальным заводским комплектом, чтобы обеспечить соответствие ваших систем безопасности всем нормативным и эксплуатационным требованиям с первого дня.
Технические характеристики
| Характеристика | Детали спецификации |
| Производитель | Allen Bradley / Rockwell Automation |
| Серия | CompactLogix GuardLogix (серии A и B) |
| Память пользователя | 2 МБ |
| Ток шины | 1,4 Ампера при 24 В постоянного тока |
| Потребляемая мощность | 33,6 Ватт |
| Тепловыделение | 7,5 Ватт |
| Изоляционное напряжение | 30 В постоянное |
| Вес | 1,00 фунт (0,45 кг) |
| Тип модуля | Программируемый контроллер автоматизации |
Преимущества для инженеров
-
Интегрированное управление безопасностью и стандартным контролем: 1768-L43S устраняет необходимость в отдельных реле безопасности. Он выполняет логику с оценкой безопасности одновременно со стандартным управлением машиной, позволяя инженерам синхронизировать задачи безопасности и движения по одной сети. Такая интеграция снижает сложность проводки и ускоряет ввод в эксплуатацию.
-
Высокая энергоэффективность: Несмотря на вычислительные возможности, модуль выделяет всего 7,5 Ватт мощности. Низкое тепловыделение предотвращает перегрев в шкафах с высокой плотностью компонентов, защищая чувствительную электронику и продлевая срок службы компонентов корпуса.
-
Надёжная изоляция сигналов: Контроллер обеспечивает 30 В постоянной изоляции, защищая внутренний процессор от помех общего режима и земляных петель. Такая аппаратная защита гарантирует стабильное выполнение логики в электрически шумных промышленных условиях рядом с мощными частотными преобразователями или двигателями.
-
Универсальное расширение аппаратуры: 1768-L43S поддерживает модули ввода-вывода 1768 и 1769. Такая двухшинная архитектура позволяет использовать высокоскоростные модули движения на стороне 1768 и экономичные модули 1769 для стандартных дискретных и аналоговых входов/выходов, оптимизируя стоимость за точку.
Часто задаваемые вопросы
-
Требуется ли для 1768-L43S модуль партнёр безопасности?
Да. Для достижения уровня безопасности SIL 3 необходимо использовать 1768-L43S вместе с совместимым модулем партнёра безопасности (например, 1768-L43S-SP). Модуль партнёр обеспечивает избыточность, необходимую для перекрёстной проверки выполнения логики безопасности.
-
Как справиться с высоким током шины 1,4 Ампера?
Убедитесь, что ваш блок питания 1768 (например, 1768-PA3 или 1768-PB3) обеспечивает достаточный ток для контроллера и модуля партнёра безопасности. Всегда рассчитывайте общий ток всех модулей 1768/1769, чтобы избежать неожиданных отключений системы или перегрузки блока питания.
-
Совместим ли этот контроллер с аппаратурой серий A и B?
1768-L43S поддерживает обе серии A и B. Однако всегда проверяйте, что версия прошивки в RSLogix 5000/Studio 5000 соответствует аппаратной ревизии для полного доступа ко всем диагностическим и функциям безопасности.
-
В каком состоянии находится этот конкретный блок?
Этот блок 100% новый и оригинальный. Он поставляется в оригинальной заводской упаковке Allen Bradley с неповреждённым штрихкодом UPC 612598672189 . Мы не предлагаем восстановленные или бывшие в употреблении изделия.
