Детали продукта
Обзор

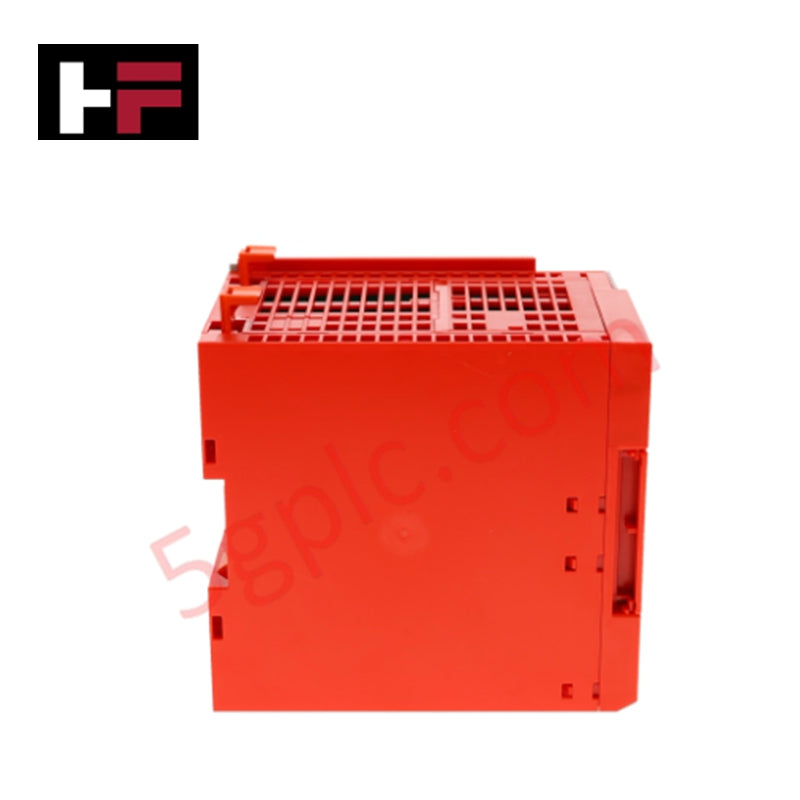

5069-L306ERS2 — это контроллер Allen-Bradley Compact GuardLogix , предназначенный для безопасных и стандартных автоматизированных систем. Он объединяет стандартные и сертифицированные по SIL2 функции безопасности, обеспечивая надёжное управление в компактных ПЛК-системах.
Технические характеристики
-
Модель: 5069-L306ERS2
-
Производитель: Allen-Bradley
-
Линейка продукции: CompactLogix 5069
-
Тип модуля: Контроллер Compact GuardLogix
-
Память приложений: 0.6 МБ
-
Память безопасности: 0.3 МБ
-
Энергонезависимая память: 2 ГБ через 1784-SD2 (в комплекте)
-
Количество задач: 31 стандартная задача + 1 задача безопасности
-
Класс безопасности SIL: SIL 2
-
Поддерживаемые топологии Ethernet/IP: кольцо уровня устройства, звезда, линейная
-
Локальные модули ввода-вывода: до 8
-
Порты связи: 2 Ethernet/IP, 1 USB тип B 2.0 с полной скоростью
-
Скорость Ethernet: 10/100/1000 Мбит/с
-
Скорость USB: 12 Мбит/с
-
Встроенное управление движением: поддерживается (без выделенных осей)
-
Языки программирования: лестничная диаграмма, функциональные блоки, структурированный текст, последовательная функциональная схема
-
Задачи контроллера: 32
-
Программ на задачу: 1000
-
Память пользователя: 0.6 МБ стандартная + 0.3 МБ для безопасности
-
Максимальное число узлов в сети: 16
-
Вес: 2.25 фунта (1.02 кг)
Особенности
-
Объединяет стандартное и безопасное управление в одном компактном устройстве
-
Поддерживает различные топологии сети Ethernet/IP для гибкого проектирования системы
-
Класс безопасности SIL2 гарантирует высокую надёжность в ответственных приложениях
-
Встроенная энергонезависимая память позволяет хранить большие программы и сохранять данные
-
Совместим с до 8 локальными модулями ввода-вывода для масштабируемых решений автоматизации
Области применения
Идеален для ответственных к безопасности применений в производстве, транспортировке материалов и интегрированных системах управления, требующих сертификации SIL2 наряду со стандартным управлением.
Часто задаваемые вопросы
В: Сколько модулей ввода-вывода может поддерживать 5069-L306ERS2 ?
О: До 8 локальных модулей ввода-вывода.
В: Какой класс безопасности у этого контроллера?
О: Сертификация SIL 2 для ответственных к безопасности применений.
В: Поддерживает ли он встроенное управление движением?
О: Да, встроенное управление движением поддерживается, но выделенных осей нет.
