Детали продукта
Обзор

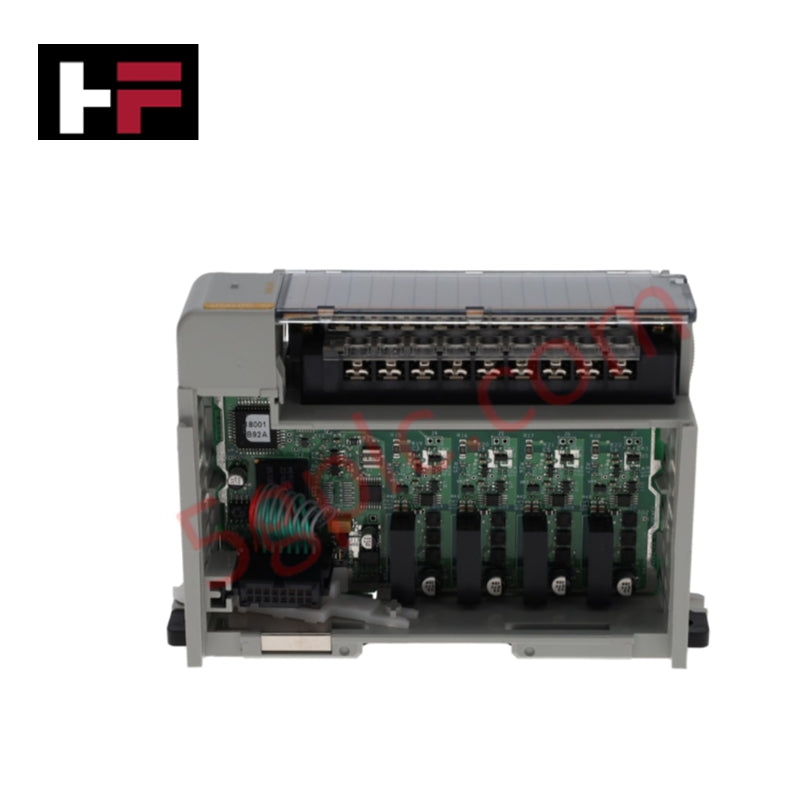

Модуль Allen-Bradley 1769-OF4CI — высокоточный изолированный аналоговый выходной модуль, предназначенный для систем ControlLogix и CompactLogix. Он обеспечивает четыре дифференциальных, индивидуально изолированных выхода, что позволяет надежно управлять аналоговыми сигналами в промышленных приложениях. Этот модуль подходит для крепления на DIN-рейку или панель и отлично работает с источниками питания серии Allen-Bradley 1769.
Технические характеристики
-
Производитель: Allen-Bradley (Rockwell Automation)
-
Модель / Каталожный номер: 1769-OF4CI
-
Тип изделия: Изолированный аналоговый выходной модуль
-
Выходы: 4 дифференциальных канала, индивидуально изолированных
-
Разрешение: 16-битный однополярный
-
Максимальная скорость преобразования (все каналы): 110 мс
-
Номинальное рабочее напряжение: 30 В переменного тока / 30 В постоянного тока
-
Изоляционное напряжение: 500 В переменного тока или 710 В постоянного тока в течение 1 минуты (усиленная изоляция класса 2 по IEC)
-
Максимальное тепловыделение: 2,68 Вт
-
Крепление модуля: на DIN-рейку или панель
-
Совместимые источники питания: 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4
-
Расстояние от источника питания: до 8 модулей от источника питания
-
Ширина слота: 1
-
Размеры (Д × Ш × В): 11,8 × 3,5 × 8,7 см
-
Вес при транспортировке: 2,5 кг
Основные особенности
-
Индивидуально изолированные аналоговые выходы для высокой надежности
-
16-битное разрешение обеспечивает точное управление сигналом
-
Компактный дизайн для удобного монтажа на DIN-рейку или панель
-
Совместимость с несколькими источниками питания серии 1769 для гибкого применения
-
Безопасная усиленная изоляция для разделения выходных групп и питания шины
Области применения
-
Точное аналоговое управление в процессной и дискретной автоматизации
-
Интеграция с системами ControlLogix и CompactLogix
-
Вывод сигналов в приборах, системах мониторинга и управления
Часто задаваемые вопросы
В1: Сколько выходов поддерживает модуль 1769-OF4CI?
Он поддерживает четыре дифференциальных, индивидуально изолированных аналоговых выхода.
В2: Можно ли установить этот модуль на панель?
Да, 1769-OF4CI поддерживает как монтаж на DIN-рейку, так и на панель.
В3: Каково изоляционное напряжение этого модуля?
Он обеспечивает изоляцию 500 В переменного тока или 710 В постоянного тока в течение 1 минуты, соответствующую стандартам усиленной изоляции класса 2 по IEC.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
Техническое руководство и руководство по покупке
Понимание назначения шкафов для подключения сигналов в системах промышленной автоматизации и управления
Шкафы кроссировки служат важным узлом связи между полевыми приборами и централизованными блоками обработки данных. В крупных системах управления на базе DCS и PLC сотни многопарных полевых кабелей идут от местных соединительных коробок к центральному помещению с контрольно-измерительным оборудованием. В шкафу кроссировки размещаются полевые клеммные блоки, устройства защиты от импульсных перенапряжений, барьеры искробезопасности и промежуточные реле. Отделяя полевые кабельные соединения от чувствительного оборудования процессоров, инженеры защищают дорогостоящие объединительные платы контроллеров от высоковольтных переходных процессов. Благодаря этому модульному разделению техническое обслуживание значительно упрощается, а расширение системы становится проще.
Ключевые рекомендации по прокладке проводки и установке ПЛК в промышленной автоматизации
Успешное внедрение системы управления начинается с тщательного изучения технической документации производителя. Контроллеры крупных брендов, таких как Allen-Bradley, Siemens и Schneider Electric, имеют уникальную компоновку клемм. Перед подключением кабелей питания инженеры должны проверить требования к напряжению, чтобы предотвратить катастрофическое повреждение оборудования. При стандартном подключении к электросети необходимо строго соблюдать региональные электротехнические нормы и правильно маркировать провода по цвету. Кроме того, сборщики шкафов управления должны всегда обеспечивать надежное низкоомное заземление медным проводником сечением не менее 16 AWG, напрямую подключенным к главной заземляющей шине предприятия.
Разбираемся в программируемых логических контроллерах: подробное руководство по классификации и выбору ПЛК для промышленной автоматизации
Современная промышленная автоматизация во многом зависит от программируемых логических контроллеров (ПЛК), повышающих эффективность производственных процессов. За 15 лет работы экспертом в области промышленной автоматизации с системами DCS, TSI и управления я наблюдал, как ПЛК превратились в центральную нервную систему современного производства. Чтобы выбрать подходящий контроллер, необходимо хорошо разбираться в типах ПЛК, различающихся по физическим размерам, аппаратной архитектуре и конфигурациям источников питания.
