Детали продукта
Обзор продукта

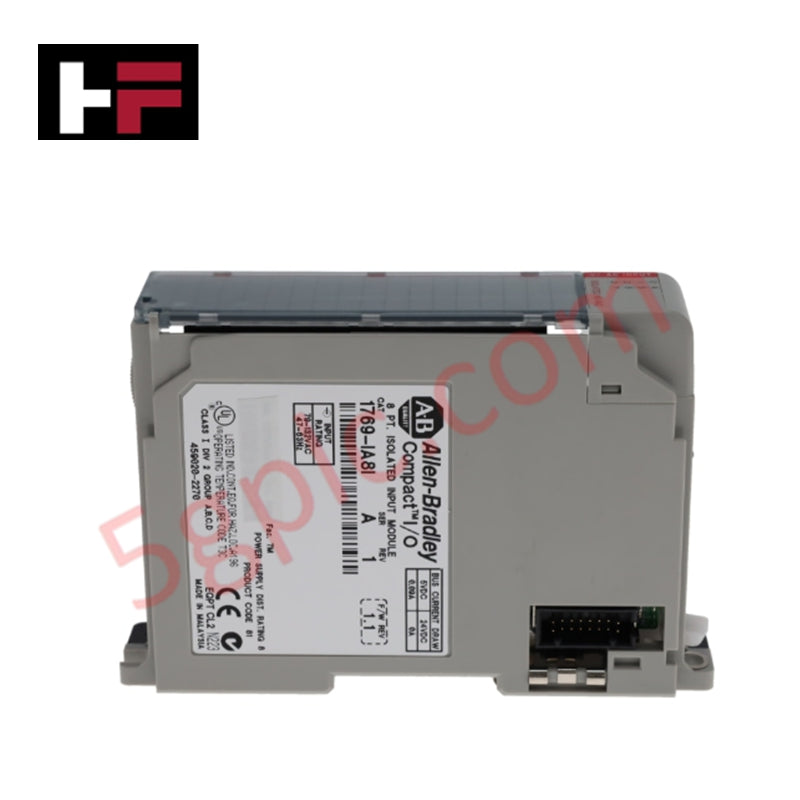

Allen-Bradley 1769-IA8I представляет собой модуль дискретных входов высокой плотности для платформ контроллеров CompactLogix и MicroLogix 1500. Этот модуль напрямую подключает полевые устройства с напряжением 120 В переменного тока — такие как концевые выключатели, поплавковые выключатели и кнопки — к шине ПЛК. Мы поставляем этот блок 100% новым и оригинальным, гарантируя, что ваша система управления использует компоненты без предыдущих электрических нагрузок. Обозначение «I» подтверждает индивидуальную изоляцию каналов, обеспечивая максимальную защиту сигналов в сложных электрических условиях.
Технические характеристики
| Характеристика | Детали спецификации |
| Количество входов | 8 точек |
| Категория напряжения | 100/120 В переменного тока |
| Диапазон рабочего напряжения | 79 В переменного тока до 132 В переменного тока |
| Тип входа | Индивидуально изолированный дискретный вход |
| Ток шины (5 В) | 115 мА |
| Максимальное напряжение в выключенном состоянии | 20 В переменного тока |
| Минимальный ток в включённом состоянии | 5 мА при 79 В переменного тока |
| Клеммное соединение | Съёмный клеммный блок (RTB) |
| Вес | 0,33 фунта (0,15 кг) |
Преимущества для инженеров
-
Индивидуальная изоляция каналов: 1769-IA8I обеспечивает полную электрическую изоляцию каждого из 8 каналов. Эта функция позволяет смешивать разные фазы переменного тока или источники питания на одном модуле, эффективно устраняя помехи заземления и предотвращая перекрёстные помехи в многоисточниковых панелях управления.
-
Компактный размер для высокоплотных стоек: Узкий дизайн максимально эффективно использует DIN-рейку. Интегрируя 8 изолированных точек в стандартную ширину Compact I/O, он уменьшает общий размер корпуса, необходимого для сложного оборудования, решая проблему переполненных шкафов управления.
-
Упрощённое обслуживание с RTB: Модуль использует съёмный клеммный блок (RTB). Это позволяет техникам заменить неисправный модуль без отключения полевых проводов, значительно сокращая среднее время ремонта (MTTR) и предотвращая ошибки при подключении во время замены оборудования.
-
Надёжная фильтрация помех: Встроенная аппаратная фильтрация предотвращает ложные срабатывания, вызванные дребезгом контактов или электромагнитными помехами (EMI). Это гарантирует, что контроллер получает чистые, стабилизированные сигналы даже при параллельной работе с мощными электродвигателями.
Часто задаваемые вопросы
В: В чём преимущество буквы «I» в номере модели 1769-IA8I?
О: «I» означает индивидуальную изоляцию. В отличие от стандартных модулей с общим возвратом, каждый вход 1769-IA8I имеет собственный изолированный возврат. Это позволяет подключать входы от разных цепей 120 В переменного тока или разных фаз без риска короткого замыкания.
В: Совместим ли этот модуль с контроллерами MicroLogix 1500?
О: Да. 1769-IA8I работает как с процессорами CompactLogix, так и с контроллерами MicroLogix 1500. Он подключается через интегрированный интерфейс шины, позволяя расширять количество входов/выходов MicroLogix с использованием того же высококачественного оборудования, что и в более крупных платформах.
В: Поставляется ли этот модуль в оригинальной заводской упаковке Allen-Bradley?
О: Да. Мы гарантируем, что этот продукт 100% новый. Он поставляется в оригинальной упаковке производителя с неповреждёнными заводскими пломбами. Мы не продаём бывшие в употреблении или восстановленные модули, обеспечивая надёжность и безопасность ваших критически важных приложений.
В: Можно ли использовать этот модуль для обнаружения сигналов 24 В постоянного тока?
О: Нет. 1769-IA8I предназначен для обнаружения сигналов 120 В переменного тока. Применение постоянного напряжения или неправильных уровней переменного тока приведёт к сбоям сигнала и может повредить внутренние оптопары. Всегда проверяйте напряжение полевых устройств перед подключением.
