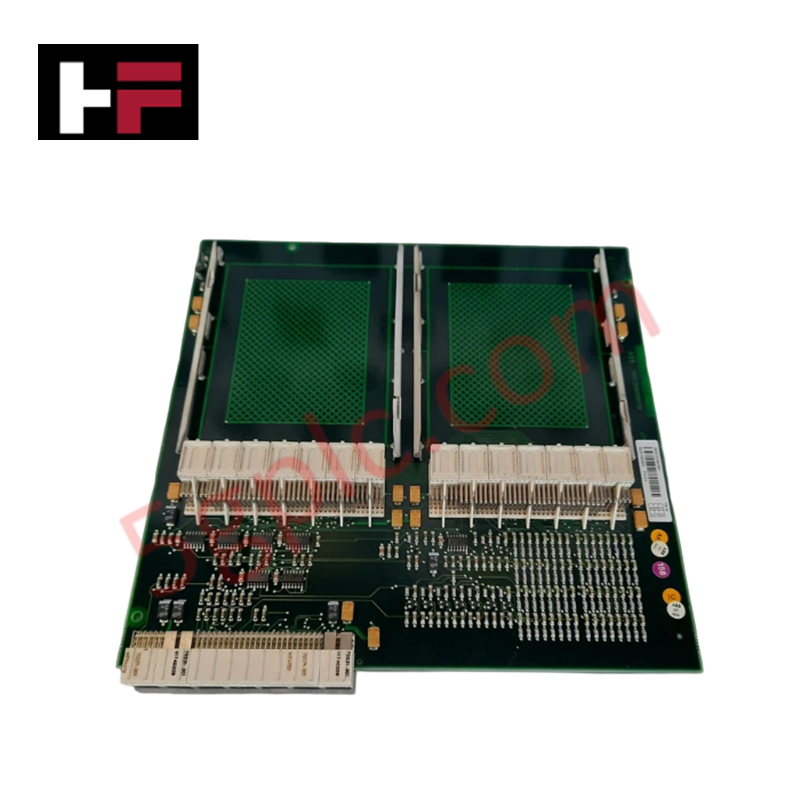

Module processeur ABB PM154 3BSE003645R1
Module processeur ABB PM154 3BSE003645R1
Module processeur ABB PM154 3BSE003645R1

Module processeur ABB PM154 3BSE003645R1


Il ne reste que 10 - Vente rapide

RÉFÉRENCE PRODUIT : PM154 3BSE003645R1

TYPE DE PRODUIT : Processeurs CPU

FOURNISSEUR DU PRODUIT : ABB


  • Pièces 100 % d'origine – Retours sans risque sous 30 jours
  • Garantie d'un an et support expert pour chaque commande

Détails du produit

La ABB PM154 3BSE003645R1, également référencée sous le nom de PM154 Carte Processeur, fonctionne comme un composant matériel dédié pour l’exécution redondante double et la gestion des tâches de bus de terrain au sein des plateformes AC800M et Advant Controller.

Spécifications Matérielles

Paramètre Spécification
Modèle PM154
Numéro de pièce 3BSE003645R1
Marque ABB
Origine Suède
Poids Environ 1,10 kg
Dimensions Taille standard de slot de carte sub-rack (environ 240 mm x 180 mm x 35 mm)
Température de fonctionnement -25 °C à +70 °C
Consommation électrique Max 15 W (charge logique interne)
Protocoles de communication Ethernet redondant, RS-232, RS-485, interface PROFIBUS DP via bus de terrain
Outil de programmation Control Builder M (CBM)
Redondance système Exécution basculante primaire/secondaire transparente supportée matériellement
Capacité d’extension Connectivité directe au bus vers la série de modules E/S S800

Compatibilité du Firmware Flash & Communications Déterministes sur Backplane

Conçu pour des racks de contrôle à haute disponibilité, le module processeur ABB PM154 synchronise les structures mémoire opérationnelles à travers une architecture de bus Ethernet redondante. Le traitement logique interne coordonne la compatibilité du firmware flash afin d’assurer une bascule transparente du CPU primaire au secondaire dans des cycles de tâches déterministes. L’unité gère la vitesse de communication sur le bus backplane et l’échelle de densité des E/S sur les liaisons PROFIBUS DP en aval ainsi que sur les racks E/S de la série S800 connectés, maintenant le jitter de cycle dans des limites strictes inférieures à la milliseconde lors de l’exécution complète des boucles de contrôle.

Questions Fréquemment Posées

Q : Comment est assurée la bascule transparente du CPU entre les modules PM154 redondants ?

R : Les configurations de contrôle redondantes utilisent des liaisons de synchronisation haute vitesse dédiées entre les unités primaire et de secours. Lorsque le CPU actif détecte une défaillance système ou une coupure d’alimentation, le transfert des données d’état permet au module secondaire de prendre en charge l’exécution des tâches sans interruption des sorties de boucle E/S.

Q : Les mises à jour du firmware peuvent-elles être chargées dans le module PM154 en ligne ?

R : Le flashage du firmware en ligne dépend de la compatibilité de la version logicielle dans Control Builder M (CBM). Les architectures à double processeur permettent de mettre à jour d’abord l’unité de secours avant de déclencher une bascule redondante contrôlée pour mettre à jour le module restant.

Q : Quelles sont les exigences d’alimentation du backplane pour une configuration rack double PM154 ?

R : Chaque carte processeur PM154 puise son alimentation directement sur le rail de distribution 24 VDC du backplane. L’alimentation système doit être dimensionnée pour supporter la consommation combinée de la logique et les pics d’appel au démarrage sans descendre en dessous du seuil de tension opérationnel.

Consignes d’Installation sur Site

  1. Vérifiez que le backplane du sub-rack est complètement hors tension avant d’insérer ou de positionner le module processeur PM154 dans son emplacement châssis désigné.
  2. Assurez-vous que les bracelets de mise à la terre ESD sont correctement connectés à la borne PE du panneau pendant l’installation afin de protéger les composants mémoire CMOS contre les décharges électrostatiques.
  3. Serrez toutes les vis de fixation du panneau avant à 0,5 Nm pour maintenir la continuité de la masse du châssis et éviter tout déplacement mécanique dû aux vibrations.
  4. Cheminement séparé des câbles de communication série (RS-232/485) et Ethernet des lignes AC haute tension, en respectant les pratiques industrielles standard de rejet des interférences.
  5. Connectez les terminaisons de blindage PROFIBUS DP directement à la bride d’entrée de câble mise à la terre pour minimiser les interférences électromagnétiques haute fréquence sur les lignes de bus de terrain.
