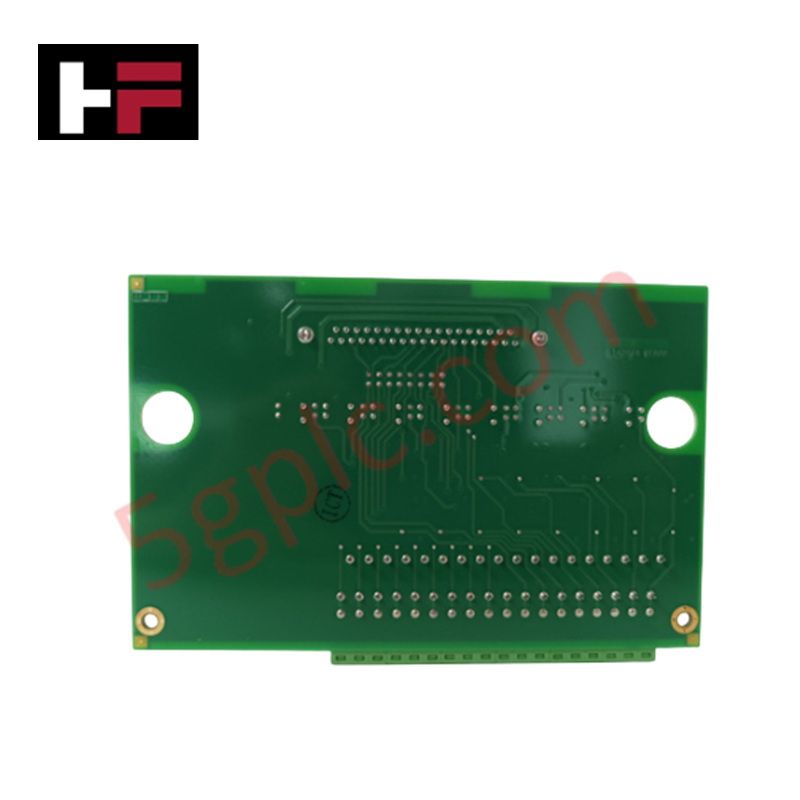

Carte à bornes d’entrée analogique simplex GE IS200STAIH2ABB Mark VIe

Le GE IS200STAIH2ABB, également répertorié sous la référence IS200STAIH2ABB en tant que carte terminale d’entrées analogiques Simplex, est un composant matériel dédié au traitement local des signaux analogiques de terrain et à la distribution des boucles au sein des plateformes de systèmes de contrôle GE Mark VIe. Configurée pour s’interfacer directement avec des transmetteurs à deux, trois ou quatre fils ainsi qu’avec des transmetteurs alimentés de manière externe, la carte convertit les variables physiques du procédé en flux de données numérisées sur le réseau d’E/S du système.

Caractéristiques matérielles

Vitesse de communication du bus de fond de panier et mise à l’échelle de la densité

Le GE IS200STAIH2ABB intègre des borniers Euro-block et un routage interne des pistes afin de maintenir une vitesse élevée de communication sur le bus de fond de panier et de réduire au minimum le couplage de bruit sur les circuits sensibles de 4-20 mA. La technologie de puce d’identification intégrée transmet automatiquement l’identification de la carte et les données de révision matérielle au pack d’E/S actif, ce qui permet un suivi des diagnostics en temps réel, une mise à l’échelle optimisée de la densité des E/S et une compatibilité continue avec le flash du micrologiciel sur l’architecture réseau Mark VIe.

Foire aux questions

Q : Comment le canal de sortie analogique haute intensité de 0-200 mA est-il configuré sur l’IS200STAIH2ABB ?

R : La sélection de la plage de courant de sortie s’effectue au moyen de cavaliers physiques intégrés, qui reconfigurent les circuits d’attaque de sortie entre le mode standard 0-20 mA et le seuil haute intensité de 0-200 mA.

Q : Comment la puce d’identification intégrée fonctionne-t-elle au sein du système Mark VIe ?

R : La puce d’identification contient les données codées en dur relatives au type de carte, au numéro de série et à l’état de révision ; le pack d’E/S connecté les lit à la mise sous tension afin de valider automatiquement la configuration matérielle du système.

Q : Quelles configurations de câblage pour l’alimentation des transmetteurs sont prises en charge nativement par cette carte terminale ?

R : La carte prend en charge les transmetteurs de terrain à deux, trois et quatre fils, ainsi que les boucles d’instrumentation externes autoalimentées, directement via ses connexions de bornier Euro-block.

Consignes d’installation sur site

1. Déconnectez toutes les alimentations de l’armoire Mark VIe et vérifiez l’absence de tension sur les connexions des borniers de terrain avant d’installer la carte.
2. Encliquetez fermement le support en tôle avec sa base isolante en plastique sur le rail DIN de 35 mm situé dans l’armoire d’E/S.
3. Serrez les connexions de la tresse de masse afin d’établir un chemin de mise à la terre fiable entre le châssis du support métallique et l’enveloppe de l’armoire.
4. Acheminez les câbles des capteurs de terrain dans les chemins de câbles, dénudez leurs extrémités et fixez les conducteurs dans les bornes à vis Euro-block, en respectant la limite maximale de résistance des conducteurs de 15 ohms.
5. Raccordez le pack d’E/S dédié aux connecteurs d’interface D-sub de la carte et vérifiez que les vis de verrouillage sont complètement serrées avant de mettre sous tension.
