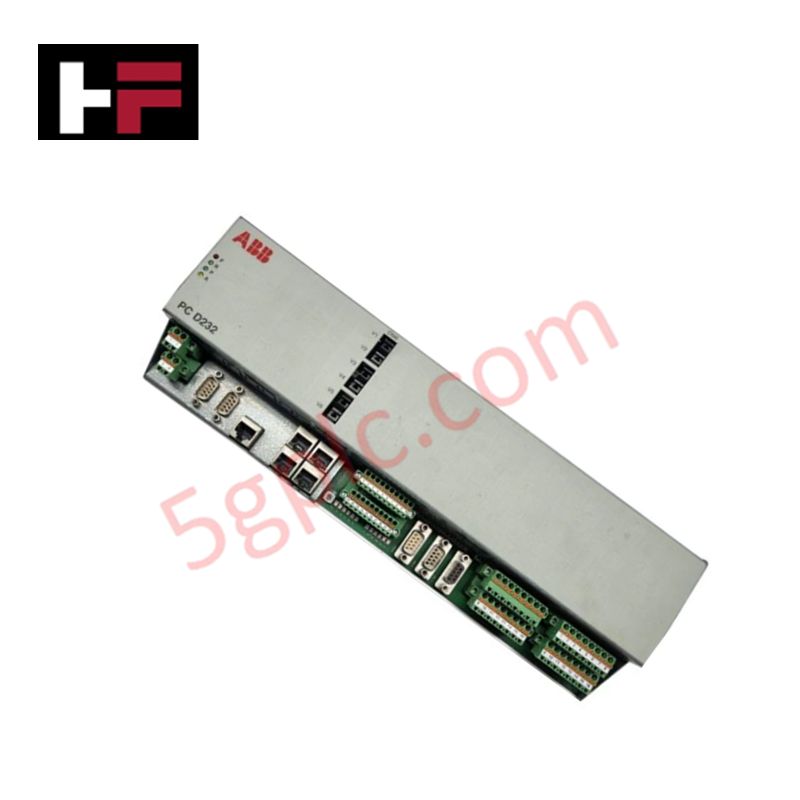

Module de communication E/S ABB PC D232 A101 3BHE025541R0101

Configuré pour la gestion d'interfaces de signaux à haute vitesse dans les plateformes de contrôleurs AC 800PEC, le ABB PC D232 A101 (3BHE022293R0101) assure l'exécution directe du routage physique des E/S en tant qu'unité de base de communication PEC80-CIO.

Spécifications matérielles

Vitesse de communication du bus backplane et compatibilité du firmware

Le PC D232 A101 fonctionne comme nœud de communication d'interface E/S au sein de l'architecture AC 800PEC. Il gère la vitesse déterministe de communication du bus backplane pour assurer la synchronisation des trames de données E/S entre l'unité centrale de traitement et les modules de signaux de terrain. Cette variante spécifique (A101) est livrée sans firmware embarqué ; elle nécessite donc une séquence de synchronisation vérifiée avec le processeur maître du système de contrôle pour accepter l'image du firmware opérationnel. La compatibilité de la mise à jour du firmware est gérée via l'interface d'ingénierie principale, et les utilisateurs doivent confirmer la correspondance correcte de ce matériel de base avec la version ciblée du firmware (par exemple, 3BHB051356R0001) afin d'éviter des incompatibilités de configuration ou des défauts sur le bus.

Questions fréquemment posées

Q : Ce module peut-il être installé ou retiré alors que le backplane du contrôleur est sous tension ?

R : Non. Le remplacement à chaud n'est pas pris en charge. Toute alimentation doit être coupée sur le backplane avant l'installation ou le retrait afin d'éviter les arcs électriques ou la corruption de la logique du bus E/S.

Q : Comment le firmware est-il chargé sur le PC D232 A101 puisqu'il est livré sans ?

R : Le firmware est déployé via l'outil d'ingénierie AC 800PEC à travers le bus de communication du système. Assurez-vous que le module est correctement inséré dans un emplacement configuré et que le contrôleur maître est en mode maintenance ou « arrêt » approprié pour le transfert de l'image.

Directives d'installation sur site

• Montage : Alignez le module avec les rails du rack désignés et glissez-le dans l'emplacement jusqu'à ce que le connecteur backplane soit complètement engagé. Fixez le module à l'aide des clips mécaniques intégrés.
• Mise à la terre : Le châssis du module doit être connecté au bus de terre de protection (PE) de l'armoire. Assurez-vous que toutes les surfaces de contact sont propres pour maintenir un chemin à faible impédance vers la terre afin d'assurer la protection contre les interférences électromagnétiques.
• Câblage : Maintenez une séparation adéquate entre le câblage des signaux E/S et les câbles d'alimentation AC ou des variateurs de moteur. Utilisez des câbles torsadés blindés pour toutes les connexions E/S afin de réduire les interférences électromagnétiques (EMI).
• Gestion thermique : Assurez-vous que le système de refroidissement de l'armoire est opérationnel et que le flux d'air n'est pas restreint par un câblage dense. Le module fonctionne par convection à l'intérieur de l'assemblage du rack.
• Inspection : Avant la mise en service, inspectez les broches du connecteur backplane pour détecter toute oxydation ou dommage physique. Vérifiez que le boîtier du module ne présente aucun signe de contrainte mécanique ou de choc.
