جزئیات محصول

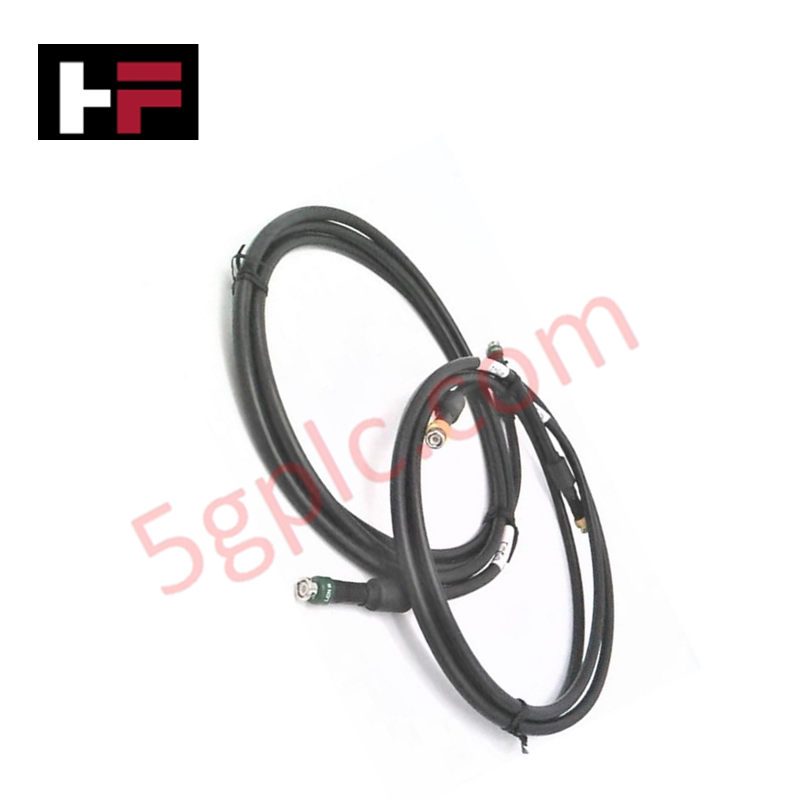

کابل Honeywell 51308112-100 (مجموعه کابل کواکسیال 51308112-100) که برای انتقال سیگنال با یکپارچگی بالا در سیستمهای شبکه کنترل محلی (LCN) پیکربندی شده است، اتصال فیزیکی/الکتریکی مستقیم را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 51308112-100 |
| برند | Honeywell |
| مبدأ | USA / همانطور که روی برچسب واحد درج شده است |
| وزن | وزن استاندارد مجموعه بر اساس قرقره ۲۰۰ متری |
| ابعاد | قطر خارجی مطابق با مشخصات استاندارد RG11 |
| دمای کاری | -40 تا +85 deg C |
| مصرف برق | قطعه غیرفعال |
| نوع کابل | کابل کواکسیال RG11 با فریتهای یکپارچه |
| امپدانس | 75 اهم |
| نوع کانکتور | کانکتورهای نوع SMA |
| محافظ | شیلد بافتهشده با تراکم بالا برای به حداقل رساندن EMI |
ویژگیهای حلقه 4-20 mA HART و ایزولاسیون کانالبهکانال
برای حفظ صحت سیگنال در سراسر گرههای توزیعشده DCS و جلوگیری از اختلاف پتانسیل زمین، معماری کابل به پروفایل انتقالی با امپدانس تطبیقیافته 75 اهم، همراه با فریتهای خطی با تضعیف بالا، متکی است. این ویژگیهای سختافزاری، نویز مود مشترک با فرکانس بالا و تداخل الکترومغناطیسی بین کانالها (EMI) را در مسیرهای فیزیکی توسعهیافته ۲۰۰ متری باس کاهش میدهند و ارتباط پایدار شبکه را بین کارتهای رابط LCN، بدون تقویت سیگنال خارجی، تضمین میکنند.
سؤالات متداول
س: هدف اصلی فریتهای یکپارچه در این مجموعه کابل کواکسیال چیست؟
پ: فریتها تداخل الکترومغناطیسی مود مشترک با فرکانس بالا (EMI) را در مسیر ۲۰۰ متری سرکوب میکنند و از افت سیگنال در خط کواکسیال 75 اهم جلوگیری میکنند.
س: آیا میتوان طول این مجموعه کابل را کوتاه کرد یا آن را در محل با کانکتورهای استاندارد BNC سربندی کرد؟
پ: خیر. تغییر طول کابل، تطبیق امپدانس کالیبرهشده را تغییر میدهد و تعویض کانکتورهای نوع SMA نصبشده در کارخانه میتواند پایداری اتصال را در رابطهای سیستم LCN به خطر بیندازد.
س: هنگام نصب چه نکاتی درباره شعاع خمش باید رعایت شود؟
پ: محدودیتهای استاندارد نصب RG11 اعمال میشوند؛ برای جلوگیری از جابهجایی هادی داخلی و تغییرات امپدانس، حداقل شعاع خمش استاتیک را برابر با ۱۰ برابر قطر خارجی کابل حفظ کنید.
راهنمای نصب در محل
- پیش از عبور دادن کابل از مسیرهای کابلکشی، کانکتورهای SMA و مهرههای فریتی را از نظر آسیب فیزیکی بررسی کنید.
- برای جلوگیری از تغییر شکل لایه دیالکتریک کواکسیال RG11، حداقل شعاع خمش را هنگام نصب رعایت کنید.
- برای به حداقل رساندن کوپلینگ EMI، خط کواکسیال را از خطوط برق AC با ولتاژ بالا و کابلهای درایو فرکانس متغیر جدا نگه دارید.
- کانکتورهای SMA را کاملاً روی درگاههای رابط سیستم رزوه کرده و با گشتاور مناسب محکم کنید تا اتصال پیوسته و کممقاومت شیلد به زمین برقرار شود.
- برای جلوگیری از وارد شدن فشار مکانیکی به انتهای ترمینالها، کابل را با بستهای کابل نارسانا که در فواصل منظم نصب شدهاند، محکم کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
