جزئیات محصول

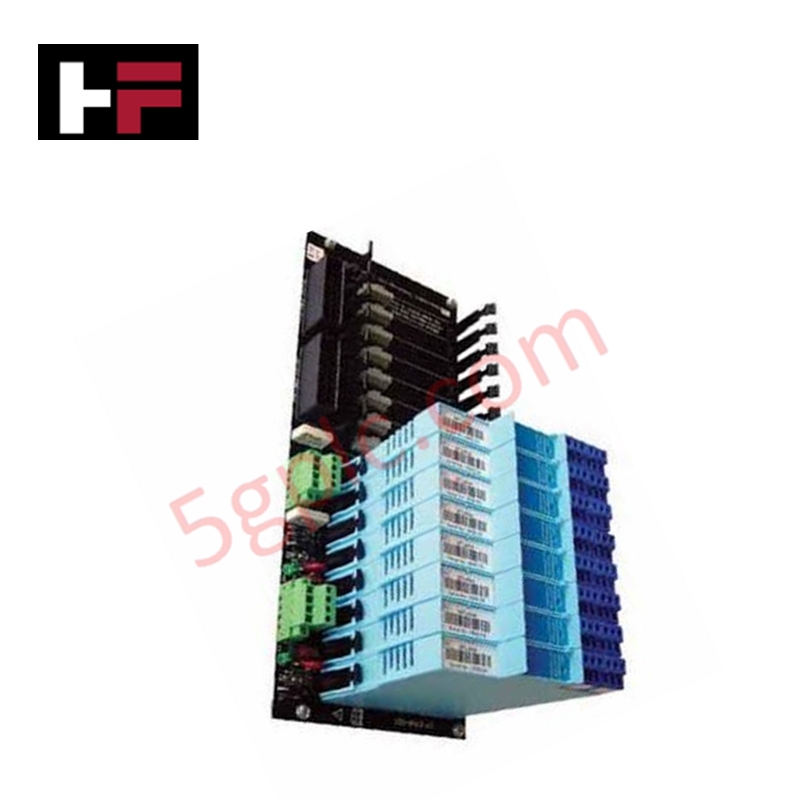

Honeywell CP-DYNB-2DI 134-0001 که با نام CP-DYNB-2DI، ماژول ورودی دیجیتال، نیز فهرست شده است، به‌عنوان یک مؤلفه سخت‌افزاری اختصاصی برای دریافت سیگنال‌های گسسته ۲ کاناله و بافرسازی الکتریکی در شبکه‌های باس PLC و SCADA عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | CP-DYNB-2DI |
| برند | Honeywell |
| مبدأ | USA / همان‌طور که روی برچسب دستگاه درج شده است |
| وزن | 0.35 kg |
| ابعاد | 90 mm x 36 mm x 65 mm |
| دمای کاری | -20 تا +60 deg C |
| مصرف توان | توان نامی 24 VDC برای بک‌پلین/حلقه فیلد |
| کانال‌های ورودی | ۲ ورودی دیجیتال |
| ولتاژ ورودی | 24 VDC (محدوده: 12-30 VDC) |
| جریان ورودی | 0-20 mA |
| نوع ورودی | سینک (NPN) یا سورس (PNP) |
| نوع نصب | ریل DIN |
ویژگی‌های حلقه 4-20 mA HART و ایزولاسیون کانال‌به‌کانال
این ماژول که برای حفظ یکپارچگی حلقه فیلد طراحی شده است، از ایزولاسیون اپتوالکترونیکی بین ورودی‌های حسگر گسسته و منطق پردازش باس داخلی بهره می‌برد. مدارهای سرکوب اضافه‌ولتاژ در سطح برد، معماری پردازش کانال را در برابر نویز مد مشترک، تغییرات ولتاژ زمین و EMI با فرکانس بالا که توسط بارهای القایی در داکت‌های سیم‌کشی مجاور ایجاد می‌شوند، محافظت می‌کنند. معماری سخت‌افزاری، آستانه‌های ورودی ثابت را برای تشخیص پایدار وضعیت منطقی در هر دو پیکربندی حسگر NPN و PNP حفظ می‌کند.
پرسش‌های متداول
پرسش: منطق ورودی برای حالت‌های سیم‌کشی فیلد سینک (NPN) و سورس (PNP) چگونه تغییر می‌کند؟
پاسخ: انتخاب منطق بر اساس آرایش سیم‌کشی ترمینال‌های فیلد تعیین می‌شود؛ اتصال ترمینال مشترک به زمین فیلد، حالت سورس را فعال می‌کند، در حالی که اتصال مرجع مشترک به باس 24 VDC، حالت سینک را پیکربندی می‌کند.
پرسش: آیا قابلیت جریان 0-20 mA در ورودی‌های دیجیتال را می‌توان برای خواندن متغیرهای پیوسته فرایندی استفاده کرد؟
پاسخ: خیر. مقدار جریان، حداکثر تحمل سینک/سورس جریان برای تجهیزات گسسته فیلد با نویز بالا را مشخص می‌کند، نه یک حلقه مبدل آنالوگ‌به‌دیجیتال برای متغیرهای آنالوگ فرایندی.
پرسش: برای اطمینان از اتلاف حرارتی بهینه روی یک ریل DIN استاندارد، چه جهت‌گیری نصبی لازم است؟
پاسخ: ماژول را به‌صورت عمودی روی ریل DIN با عرض 35 mm نصب کنید و برای حفظ خنک‌کاری با جابه‌جایی طبیعی هوا، حداقل 10 mm فاصله در بالا و پایین محفظه در نظر بگیرید.
راهنمای نصب در محل
- ماژول را به‌طور محکم روی ریل DIN استاندارد با عرض 35 mm جا بزنید و اطمینان حاصل کنید که فنر اتصال زمین، تماس مستقیم با ریل برقرار می‌کند.
- پیش از سیم‌کشی ورودی‌ها، مطمئن شوید برق فیلد قطع است و ولتاژ تغذیه حلقه در محدوده کاری مشخص‌شده 12-30 VDC باقی می‌ماند.
- برای مسیرهای طولانی فیلد، کنتاکت‌های فیلد را با استفاده از کابل‌های زوج‌تابیده شیلددار سیم‌کشی کنید تا از کوپل نویز خازنی جلوگیری شود.
- تمام شیلدهای کابل را در یک نقطه روی شینه ارت محفظه اصلی زمین کنید.
- پیچ‌های ترمینال فیلد را با گشتاور 0.5 Nm سفت کنید تا از ایجاد اتصالات با مقاومت بالا در طولانی‌مدت جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
