جزئیات محصول

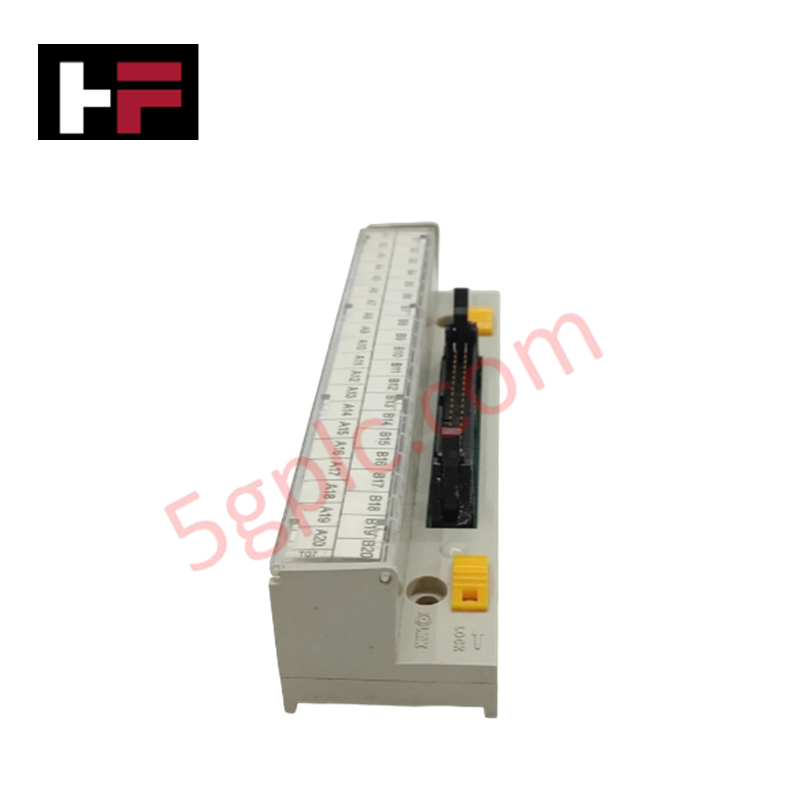

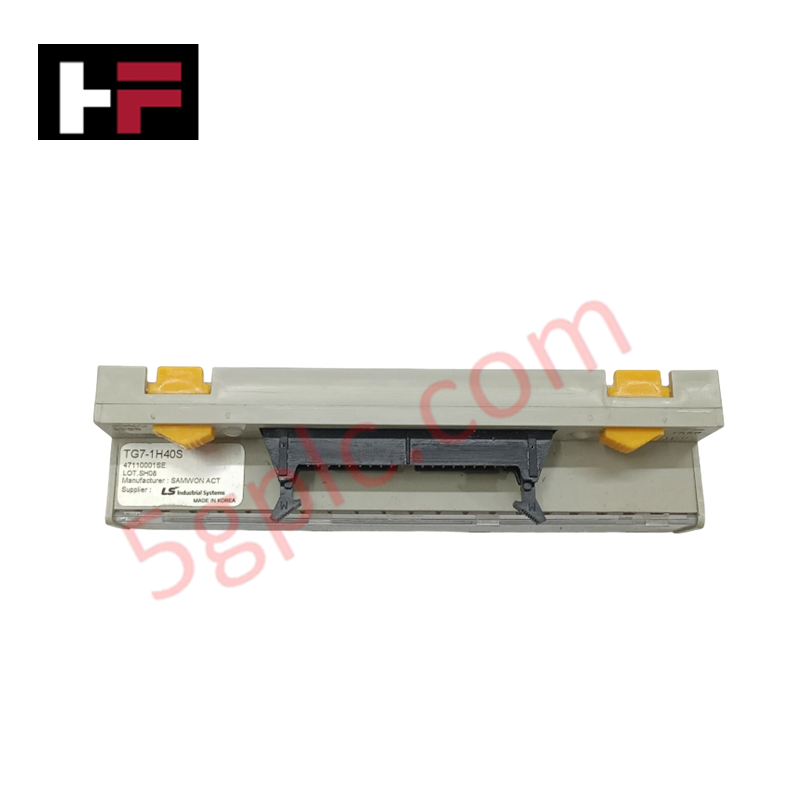

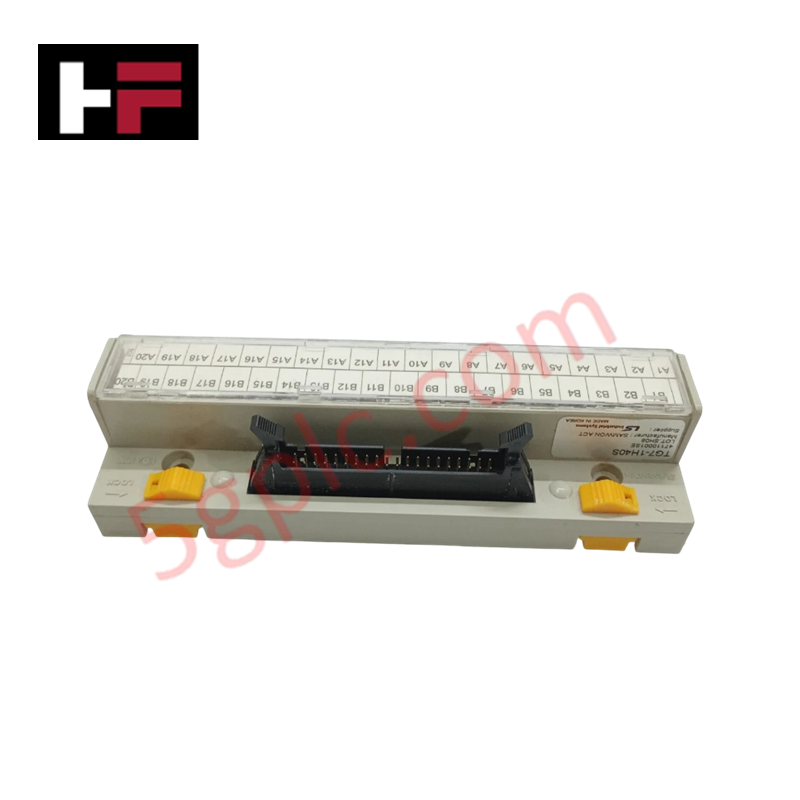

Honeywell TG7-1H40S که با عنوان برد ترمینال لینک هوشمند TG7-1H40S نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای ترمینیشن مستقیم ورودی/خروجی دیجیتال در میدان و ترجمه پروتکل در شبکههای DCS و PLC عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | TG7-1H40S |
| برند | Honeywell |
| مبدأ | USA |
| وزن | 0.85 kg |
| ابعاد | مشخصات استاندارد محفظه نصب روی ریل DIN |
| دمای کاری | -20 تا +70 deg C |
| مصرف توان | تغذیه باس نامی 24 VDC |
| نقاط اتصال | 40 ترمینال پیچی |
| پروتکل ارتباطی | Modbus TCP/IP |
| نوع رابط | درگاه اترنت RJ45 |
| ولتاژ نامی | 24 VDC |
| درجه حفاظت | IP67 |
| نحوه نصب | نصب روی ریل DIN |
ویژگیهای حلقه 4-20 mA HART و ایزولاسیون کانالبهکانال
این برد ترمینال که برای مارشالینگ ورودی/خروجی میدانی در گرههای اتوماسیون توزیعشده طراحی شده است، حلقههای میدانی گسسته با چگالی بالا را از منطق پردازش مرکزی ایزوله میکند. مدارهای داخلی تنظیم توان، توزیع 24 VDC را در هر 40 نقطه اتصال پایدار میکنند و از تأثیر نویز حالت مشترک و تغییرات پتانسیل زمین بر رابط اترنت RJ45 جلوگیری میکنند. ایزولاسیون یکپارچه کانالها و حفاظت در برابر گذراها، پردازنده داخلی ارتباطی Modbus TCP/IP را در برابر اضافهولتاژهای القایی ایجادشده هنگام سوئیچینگ بارهای میدانی محافظت میکند.
سؤالات متداول
س: رابط Modbus TCP/IP چگونه با 40 ترمینال پیچی فیزیکی تعامل دارد؟
پ: منطق داخلی، وضعیتهای الکتریکی 40 نقطه ترمینال میدانی گسسته را به رجیسترهای Modbus نگاشت میکند و به PLCهای راه دور یا کنترلرهای DCS اجازه میدهد کانالهای میدانی را از طریق یک اتصال اترنت RJ45 واحد پایش یا کنترل کنند.
س: آیا میتوان محفظه IP67 را بدون جعبه اتصال اضافی در میدان نصب کرد؟
پ: بله. درجه حفاظت IP67، محافظت در برابر نفوذ گردوغبار و مقاومت در برابر نفوذ آب را فراهم میکند و در صورت آببندی صحیح گلندهای کابل و کانکتور RJ45، امکان نصب مستقیم در محیطهای میدانی را میدهد.
س: الزامات سیمکشی الکتریکی منبع 24 VDC در این برد ترمینال چیست؟
پ: برد به یک منبع خارجی تنظیمشده 24 VDC نیاز دارد که به ترمینالهای برق مشخصشده متصل شود. نصب استاندارد میدانی مستلزم استفاده از فیوز اختصاصی در مسیر تغذیه برق، متناسب با الگوی بار متصل، است.
راهنمای نصب در میدان
- واحد را بهطور ایمن روی یک ریل DIN استاندارد 35 mm درون محفظه میدانی یا صفحه نصب جا بزنید.
- روکش عایق هادی میدانی را به اندازه 6 تا 8 mm جدا کنید و سر سیمها را در 40 ترمینال پیچی وارد کرده و پیچها را با گشتاور 0.5 Nm سفت کنید.
- یک کابل صنعتی شیلددار Cat5e/Cat6 را به درگاه کانکتور RJ45 دارای درجه حفاظت IP67 متصل کنید.
- شیلد کابل اترنت را در یک نقطه مرجع زمین منفرد زمین کنید تا از ایجاد حلقههای زمین جلوگیری شود.
- پیش از برقدار کردن برد، قطبیت و سطوح ولتاژ برق 24 VDC را در ورودی تغذیه بررسی کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
