جزئیات محصول

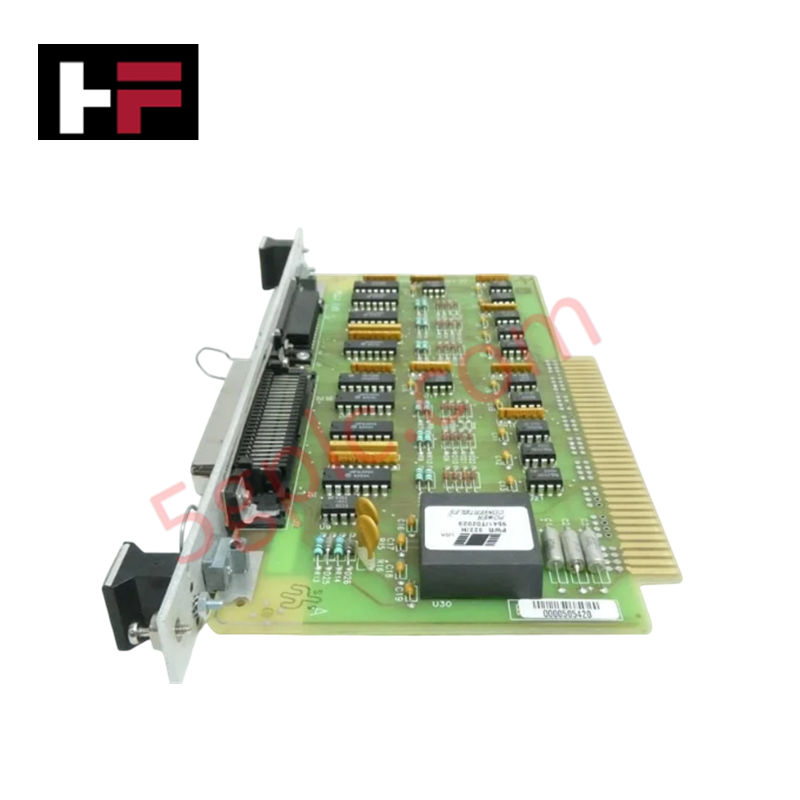

Honeywell 51195096-200 که با عنوان 51195096-200 برد مدار ورودی/خروجی نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای ارتباطات رابط PLC Gateway در سیستمهای Honeywell TDC 3000 عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 51195096-200 |
| برند | Honeywell |
| مبدأ | آمریکا |
| وزن | تقریباً 0.68 کیلوگرم (1.5 پوند) |
| ابعاد | اندازه استاندارد ماژول رک Honeywell TDC 3000 |
| دمای کاری | از 0 درجه سانتیگراد تا +60 درجه سانتیگراد |
| مصرف برق | حداکثر 12 W از طریق بکپلین شاسی |
| سری | TDC 3000 |
| پروتکلهای ارتباطی | Modbus، پروتکل غیر冗 redundant Allen-Bradley |
| نوع رابط | رابط کنترلگر منطقی برنامهپذیر (PLCI) |
| انطباق | مطابق با CE |
| نوع نصب | نصب روی شاسی / رک |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانالبهکانال
این برد تبدیل پیوسته دادههای سریال را بین معماری بکپلین اختصاصی Honeywell TDC 3000 و PLCهای خارجی میدانی که با پروتکلهای Modbus یا Allen-Bradley کار میکنند، امکانپذیر میسازد. ایزولاسیون باکیفیت کانالبهکانال از مدارهای ارتباطی دیجیتال در برابر حلقههای زمین و جهشهای ولتاژ حالت مشترک محافظت میکند و از انتشار نویز به مسیرهای سیگنال پروتکل حلقه آنالوگ 4-20 mA HART که در همان محفظه DCS کار میکنند، جلوگیری مینماید.
پرسشهای متداول
س: آیا برد 51195096-200 از لینکهای افزونه پروتکل Allen-Bradley پشتیبانی میکند؟
پ: خیر، سختافزار برد بهطور خاص برای مسیرهای ارتباطی غیرافزونه Allen-Bradley در کنار لینکهای رابط استاندارد Modbus طراحی شده است.
س: آیا میتوان این ماژول را هنگامی که بکپلین رک TDC 3000 برقدار است، بهصورت گرم تعویض کرد؟
پ: خیر، برای جلوگیری از گذراهای ولتاژ باس و آسیب فیزیکی به مسیرهای مدار، باید برق بخش بکپلین رک پیش از خارج کردن یا نصب برد مدار قطع و ایزوله شود.
س: اتصال فیزیکی پروتکل در این کارت چگونه برقرار میشود؟
پ: کابلکشی ارتباطی از طریق آرایههای اختصاصی پین بکپلین یا هدرهای کابل صفحه جلویی متصل میشود که برای سیگنالدهی سطح سریال RS-232/RS-422/RS-485 به شبکه PLC خارجی پیکربندی شدهاند.
راهنمای نصب در محل
- پیش از قرار دادن کارت مدار در شکاف رک، اطمینان حاصل کنید که ریلهای تغذیه بکپلین کاملاً خاموش شدهاند.
- پیش از اتصال کابلهای ارتباطی سریال خارجی، قاب شاسی را مطابق با استانداردهای اتصال زمین DCS کارخانه زمین کنید.
- تمام پیچهای نگهدارنده کابل رابط را محکم کنید تا از قطع سیگنال ناشی از ارتعاش مکانیکی در محیطهای کابینتی جلوگیری شود.
- برای جلوگیری از تنش حرارتی روی نیمهرساناهای روی برد، فاصلههای عمودی مناسب برای تهویه را در کابینت رک TDC 3000 حفظ کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
