جزئیات محصول

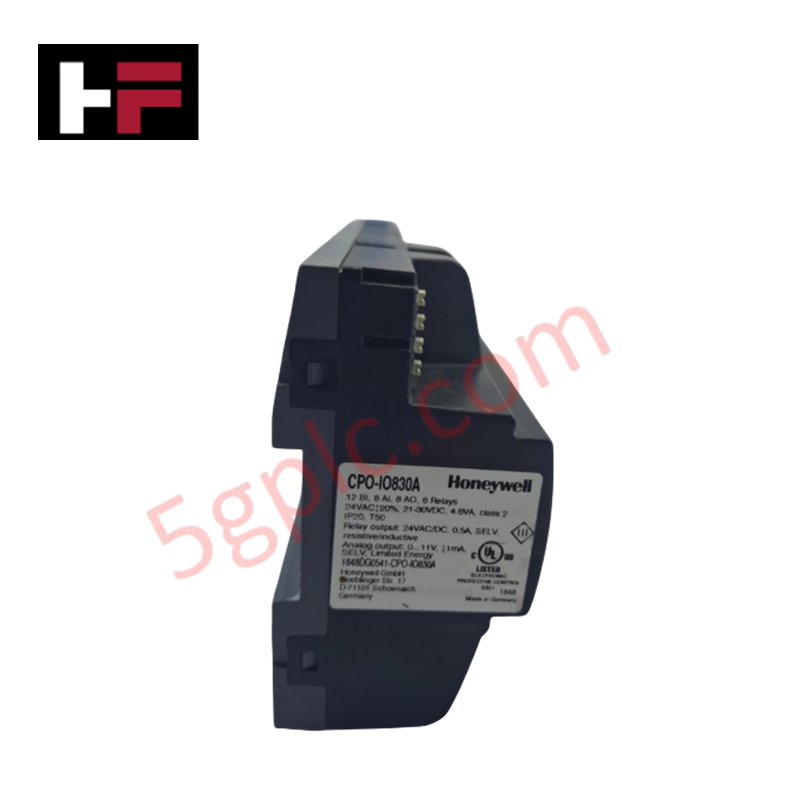

Honeywell CPO-IO830A که با عنوان ماژول کنترل ورودی/خروجی CPO-IO830A نیز در فهرستها ثبت شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای گسترش نقاط سیگنال ترکیبی و کنترل مستقیم تجهیزات در شبکههای کنترلر Honeywell CentraLine و ComfortPoint Open عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | CPO-IO830A |
| برند | Honeywell |
| مبدأ | USA / Germany |
| وزن | 0.35 kg |
| ابعاد | 110 mm x 120 mm x 60 mm |
| دمای کار | 0 deg C تا +50 deg C |
| مصرف توان | 24 VAC / 24 VDC (+/-20%)، حداکثر 5 W |
| ورودیهای یونیورسال (UI) | 8 کانال (0-10 VDC، NTC20k، PT1000، کنتاکت خشک) |
| خروجیهای رله (DO) | 3 کانال (SPST، 230 VAC / 2 A مقاومتی) |
| پروتکل ارتباطی | گذرگاه پنل / گذرگاه توسعه RS-485 |
| نوع نصب | ریل DIN استاندارد 35 mm |
ایزولاسیون کانالبهکانال و بهسازی سیگنال لوپ
CPO-IO830A مدارهای ایزولاسیون مجزای کانالبهکانال را در خود جای داده است تا از ایجاد لوپهای زمین در سراسر لوپهای حسگر سمت میدان و عملگرهای کنترلی جلوگیری کند. ورودیهای یونیورسال از بهسازی دقیق سیگنال برای اندازهگیری دمای با وضوح بالا، بازخورد موقعیت و فرستندههای پروتکل لوپ 4-20 mA HART پشتیبانی میکنند. مراحل فیلتر سیگنال، نویز خط با فرکانس بالا را که میتواند در تبدیلهای مبدل آنالوگ به دیجیتال اختلال ایجاد کند، کاهش میدهند و پایداری بازخورد را در تابلوهای اتوماسیون توزیعشده حفظ میکنند.
سؤالات متداول
س: آیا ورودیهای یونیورسال CPO-IO830A را میتوان برای سیگنالهای لوپ جریان پیکربندی کرد؟
پ: بله، ورودیهای یونیورسال با نصب یک مقاومت بار دقیق خارجی 500 اهم در دو سر ورودی کانال ترمینال و زمین، سیگنالهای جریان 4-20 mA را میپذیرند.
س: آیا CPO-IO830A میتواند بهعنوان کنترلر مستقل میدان کار کند؟
پ: خیر، CPO-IO830A صرفاً بهعنوان یک ماژول ورودی/خروجی توسعهدهنده گذرگاه پنل عمل میکند و برای اجرای منطق کنترل به یک کنترلر اصلی (مانند CPO-PC600 یا CentraLine EAGLE) نیاز دارد.
س: چه چیزی نشاندهنده ارتباط موفق بین ماژول و کنترلر اصلی است؟
پ: LEDهای تشخیصی روی برد، وضعیت عملکرد را نمایش میدهند؛ چراغ سبز ثابت یا چشمکزن نشاندهنده تبادل فعال داده روی گذرگاه و برقرسانی عادی است.
راهنمای نصب در محل
- پیش از سیمکشی ترمینالها یا نصب ماژول روی ریل DIN با عرض 35 mm، همه منابع برق 24 VAC / 24 VDC را قطع و ایزوله کنید.
- سیم شیلد کابلهای گذرگاه پنل RS-485 را برای جلوگیری از ایجاد جریانهای زمین، به یک نقطه اختصاصی و منفرد اتصال زمین وصل کنید.
- مسیرهای لولهگذاری سیمکشی رله ولتاژبالا (230 VAC) را از مسیر خطوط سیگنال ورودی آنالوگ ولتاژپایین جدا نگه دارید.
- پیچهای ترمینال را با حداکثر گشتاور 0.5 Nm سفت کنید تا ضمن اطمینان از اتصال الکتریکی محکم، از آسیب به رزوه جلوگیری شود.
