جزئیات محصول

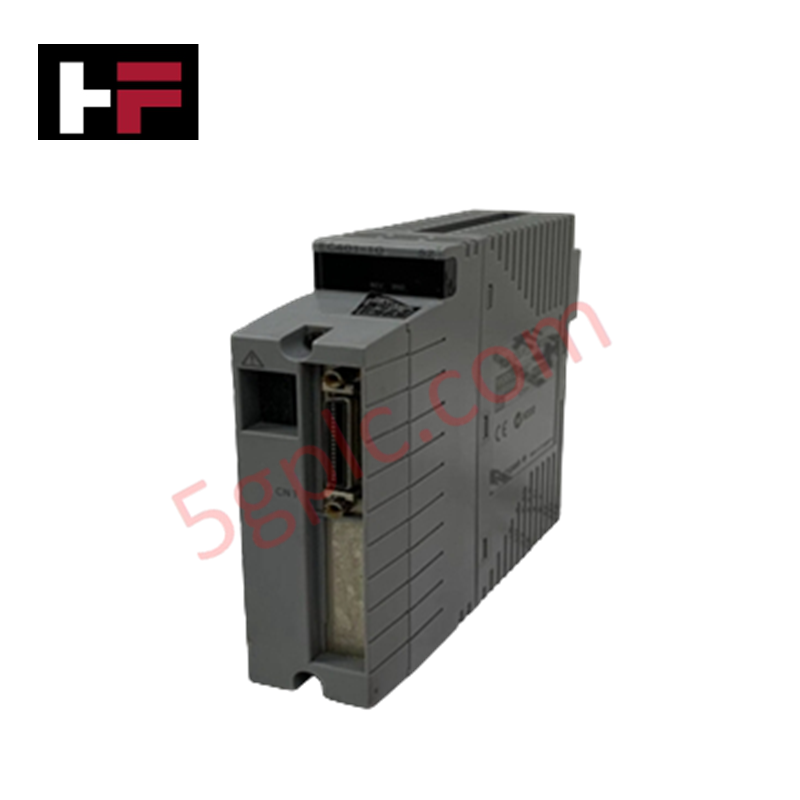

Yokogawa FCA4*B که با عنوان FCA4، یعنی ماژول اندازهگیری فشار، نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای دریافت سیگنال فشار و فشار تفاضلی از دو حسگر در شبکه‌های DCS مدل‌های Yokogawa CENTUM VP و CENTUM CS عمل می‌کند.
جزئیات پسوند و ماتریس مدل
| عنصر کد | مشخصات / توضیحات |
|---|---|
| FCA4 | نام‌گذاری پایه ماژول برای اندازهگیری فشار و فشار تفاضلی با چند پروتکل |
| *B | کد سبک، ویرایش B، که ساختار محفظه و رابط ترمینال را مشخص می‌کند |
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | FCA4*B |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | 0.3 کیلوگرم |
| ابعاد | 7.6 سانتی‌متر x 3 سانتی‌متر x 15.2 سانتی‌متر |
| دمای کاری | -10 درجه سانتی‌گراد تا 60 درجه سانتی‌گراد |
| مصرف برق | 10 W |
| منبع تغذیه | 24 VDC |
| درجه حفاظت محفظه | IP67 (محفظه فلزی مقاوم‌سازی‌شده) |
| رطوبت نسبی | 5% تا 95% (بدون میعان) |
| متغیرهای اندازه‌گیری‌شده | فشار، فشار تفاضلی (DP) |
| ورودی‌های حسگر | رابط دو حسگر فشار |
| انواع سیگنال ورودی | 4-20 mA، میلی‌ولت، ترموکوپل، RTD |
| سیگنال خروجی | دیجیتال |
| پروتکل‌های ارتباطی | FOUNDATION Fieldbus، PROFIBUS DP، HART |
یکپارچه‌سازی پروتکل‌های FOUNDATION Fieldbus و حلقه 4-20 mA HART
ماژول اندازهگیری فشار FCA4*B ارتباطات دیجیتال چندپروتکلی را یکپارچه کرده و از استانداردهای پروتکل حلقه FOUNDATION Fieldbus، PROFIBUS DP و 4-20 mA HART پشتیبانی می‌کند. مدارهای داخلی آماده‌سازی سیگنال، ورودی‌های آنالوگ میلی‌ولت، ترموکوپل، RTD و 4-20 mA را از دو حسگر فشار به جریان‌های خروجی دیجیتال کالیبره‌شده تبدیل می‌کنند. ایزولاسیون کانال‌به‌کانال و فیلتر داخلی سیگنال، نویز الکتریکی مد مشترک را کاهش داده و از ایجاد حلقه‌های زمین جلوگیری می‌کنند و در نتیجه، به‌روزرسانی‌های قطعی متغیرهای فرایندی را برای کنترلرهای CENTUM VP و CENTUM CS فراهم می‌سازند.
سؤالات متداول
س: آیا محفظه دارای درجه حفاظت IP67 در FCA4*B برای نصب در فضای باز به محفظه‌های میدانی اضافی نیاز دارد؟
پ: محفظه فلزی IP67 مستقیماً در برابر نفوذ گردوغبار و پاشش آب با فشار کم مقاومت می‌کند و امکان نصب مستقیم در محل را فراهم می‌سازد؛ بااین‌حال، در محیط‌های با دمای بالا که در معرض تابش مستقیم خورشید هستند، استفاده از سایه‌بان ثانویه توصیه می‌شود.
س: انواع مختلف ورودی حسگر در ماژول FCA4*B چگونه پیکربندی می‌شوند؟
پ: انتخاب ورودی آنالوگ از میان منابع سیگنال 4-20 mA، میلی‌ولت، ترموکوپل و RTD از طریق نرم‌افزار پیکربندی سیستم انجام می‌شود. این نرم‌افزار مقیاس‌بندی داخلی آنالوگ به دیجیتال و پارامترهای جبران اتصال سرد را برای هر کانال ورودی تنظیم می‌کند.
س: هنگام برق‌دار کردن ماژول در یک حلقه باس 24 VDC، چه پارامترهای توانی باید رعایت شوند؟
پ: منبع تغذیه باید خروجی پایدار 24 VDC داشته باشد و بتواند در شرایط تحریک کامل حسگرها و انتقال فعال فیلدباس، توان پیوسته حداقل 10 W را برای هر ماژول تأمین کند.
راهنمای نصب در محل
- نصب مکانیکی: ماژول FCA4*B را با استفاده از بست‌های M4 روی پنل‌های سازه‌ای یا صفحات نصب محکم کنید. برای حفظ پایداری سازه‌ای، گشتاور تمام قطعات نصب را روی 2.5 N-m تنظیم کنید.
- آب‌بندی گلند: ورودی‌های کابل باید از گلندهای فلزی کابل دارای درجه حفاظت IP67 استفاده کنند. برای حفظ درجه حفاظت محفظه، در تمام درگاه‌های ورودی کابل بلااستفاده، درپوش‌های کور آب‌بندی‌شده نصب کنید.
- اتصال زمین شیلد: سیم‌های تخلیه کابل سیگنال را مستقیماً به ترمینال زمین عملکردی اصلی (FE) روی محفظه ماژول متصل کنید تا تداخل الکترومغناطیسی با فرکانس بالا کاهش یابد.
- جداسازی سیم‌کشی: خطوط برق 24 VDC و کابل‌های سیگنال دیجیتال فرکانس بالا را در داکت‌های سیم جداگانه عبور دهید و حداقل فاصله 300 میلی‌متر را از مجاری برق 230 VAC حفظ کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
