جزئیات محصول

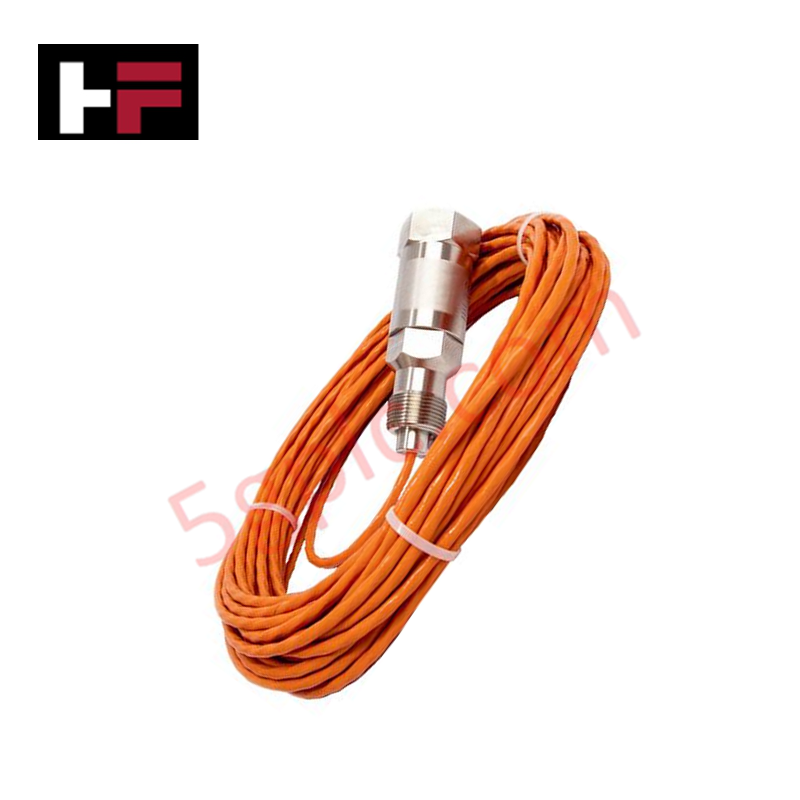

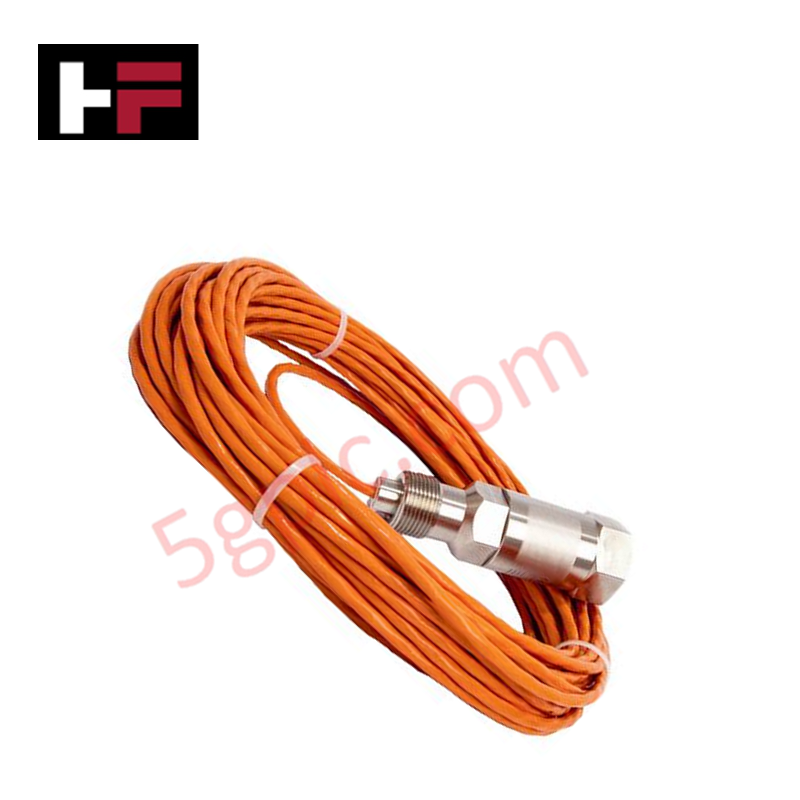

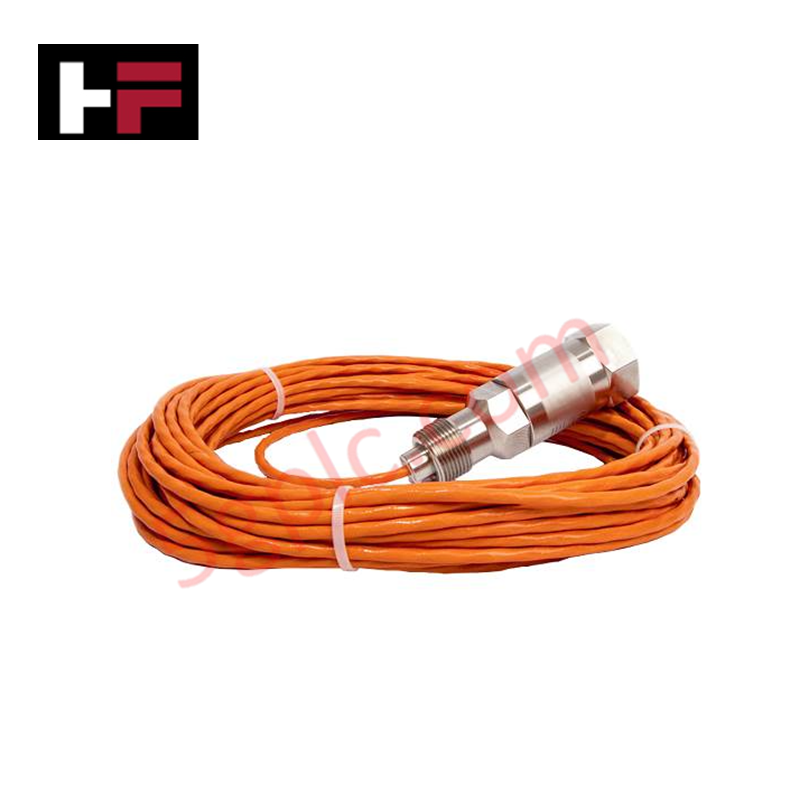

سنسور Honeywell LG1093AA26 که با عنوان LG1093 Flame Sensor نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای حسکردن مستقیم تابش نوری فرابنفش و تشخیص شعله احتراق در سیستمهای پایش مشعل عمل میکند. نصب فیزیکی از طریق اتصال NPT داخلی 3/4 اینچی، مستقیماً به لولههای دید متصل میشود تا شدت احتراق را پایش کند. سیگنالهای الکتریکی از طریق کابل شیلددار تفلونی منتقل میشوند تا بازخورد وضعیت شعله را مستقیماً به تابلوهای کنترل ارسال کنند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | LG1093AA26 |
| برند | Honeywell |
| مبدأ | USA |
| وزن | 4.00 kg |
| ابعاد | مجموعه محفظه اپتیکی استاندارد |
| دمای کاری | -40 تا +176 درجه سانتیگراد (-40 تا +350 درجه فارنهایت) |
| مصرف توان | عنصر حسگر غیرفعال |
| نوع سنسور | سنسور نوری شعله |
| رابط نصب | NPT داخلی 3/4 اینچی |
| اتصال کنترل | کابل شیلددار تفلونی با رزوه مجرای خارجی 1 اینچی |
| رده فشاری | 150 psig در دمای 204 درجه سانتیگراد (ردهبندی پنجره 400 درجه فارنهایت) |
| طول کابل | 61 ft (18.6 m) |
ایزولاسیون کانالبهکانال
مجموعه سنسور LG1093AA26 با استفاده از دستهسیم کابل شیلددار تفلونی، ایزولاسیون سیگنال را فراهم میکند تا از افت سیگنال و تداخل متقابل میان کانالهای مجاور سنسورها جلوگیری شود. شیلد کابل، تداخل الکترومغناطیسی ناشی از ترانسفورماتورهای جرقهزن ولتاژبالا و درایوهای الکتریکی مجاور را کاهش میدهد. ایزولاسیون دیالکتریک بالا، از ورودیهای تابلو کنترل در برابر حلقههای زمین میدانی و گذراهای حالت مشترک ایجادشده در امتداد محفظه لوله دید محافظت میکند.
سؤالات متداول
س: آیا میتوان سنسور شعله LG1093AA26 را هنگام تحت فشار بودن محفظه احتراق سرویس یا قطع کرد؟
پ: خیر. پنجره دید در دمای 204 درجه سانتیگراد دارای رده فشاری 150 psig است. پیش از خارج کردن سنسور از رزوه نصب NPT 3/4 اینچی، خط فرایند باید بیفشار و ایزوله شود.
س: شیلد سیگنال در طول مسیر کابل 61 ft تا تابلو کنترل چگونه حفظ میشود؟
پ: کابل شیلددار تفلونی از یک هادی شیلد یکپارچه استفاده میکند که از طریق رزوه مجرای خارجی 1 اینچی متصل میشود تا اتصال زمین با امپدانس پایین و سرکوب نویز حفظ شود.
س: آستانه دمای کاری الکترونیک و محفظه سنسور چیست؟
پ: محفظه سنسور و اپتیک داخلی برای کارکرد مداوم در بازه دمایی -40 تا +176 درجه سانتیگراد (-40 تا +350 درجه فارنهایت) طراحی شدهاند.
دستورالعملهای نصب در محل
- رزوههای نصب NPT داخلی 3/4 اینچی را بررسی کرده و پیش از نصب، دهانه لوله دید را تمیز کنید.
- رزوه نصب را با حداقل 5 دور کامل درگیر کنید و در صورت نیاز، خمیر آببندی رزوه مقاوم به دمای بالا اعمال کنید.
- کابل شیلددار تفلونی را از داخل یک مجرای 1 اینچی عبور دهید و آن را از سیمهای جرقهزن ولتاژبالا و کابلهای برق AC جدا نگه دارید.
- یکپارچگی آببندی شیشه پنجره را بررسی کنید تا از عبور گاز داغ احتراق در فشارهای فرایندی تا 150 psig جلوگیری شود.
- سیم تخلیه شیلد کابل را مستقیماً به شینه اتصال زمین حفاظتی تابلو کنترل متصل کنید.
