جزئیات محصول

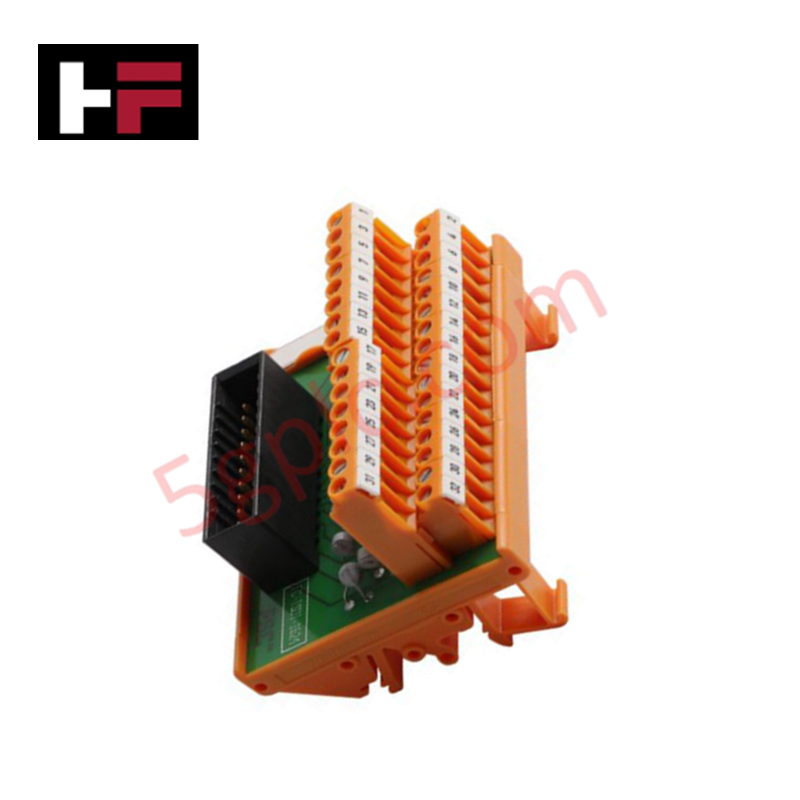

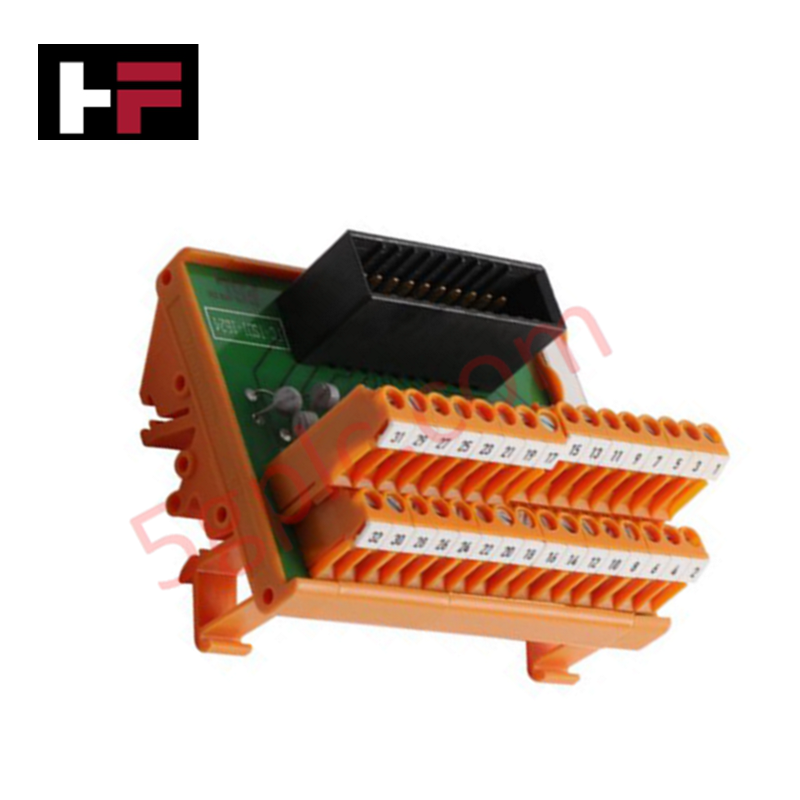

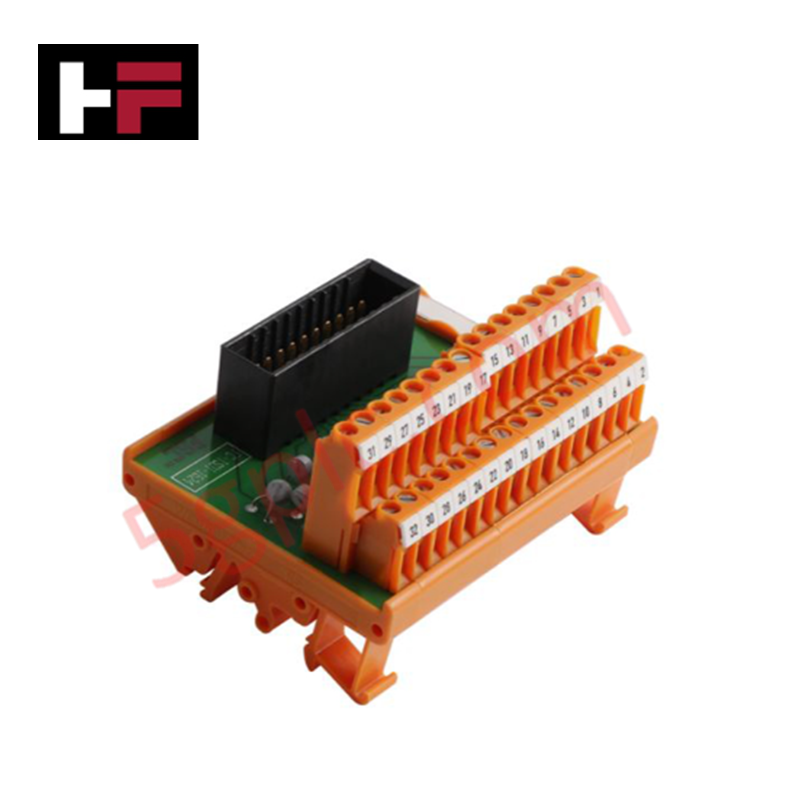

Honeywell FC-TSDI-16UNI که با نام FC-TSDI-16UNI نیز در فهرست محصولات ثبت شده است، یک مجموعه ترمینالبندی میدانی ورودی دیجیتال ایمن است که به‌عنوان قطعه‌ای سخت‌افزاری اختصاصی برای اتصال کابل‌های سیستم به سیم‌کشی میدانی خارجی در پلتفرم‌های کنترلر ایمنی Honeywell عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | FC-TSDI-16UNI |
| برند | Honeywell |
| خاستگاه | USA |
| وزن | 0.14 kg |
| ابعاد | 9 cm x 7 cm x 6 cm |
| دمای کارکرد | 0 deg C to 60 deg C |
| مصرف برق | واحد ترمینالبندی میدانی غیرفعال |
| نوع محصول | مجموعه ترمینالبندی میدانی ورودی دیجیتال ایمن |
| رابط سیستم | کابل اتصال بین‌سیستمی SICC-0001/Lx |
| اتصالات میدانی | ترمینال‌های پیچی برای سیم‌کشی میدانی خارجی |
ایزولاسیون کانال‌به‌کانال و پروتکل حلقه
این مجموعه ترمینالبندی، ورودی‌های دیجیتال میدانی را مستقیماً از طریق مجموعه کابل اتصال SICC-0001/Lx به ماژول‌های ورودی/خروجی سیستم هدایت می‌کند. این سخت‌افزار به موانع ایزولاسیون کانال‌به‌کانال و ایزولاسیون گالوانیکی مجهز است تا از کوپل‌شدن نویز و ایجاد حلقه‌های زمین در مسیرهای سیگنال مجزا جلوگیری کند. این مجموعه که با استانداردهای ایزولاسیون نویز پروتکل حلقه 4-20 mA HART و سوئیچینگ سیگنال دیجیتال با تراکم بالا سازگار است، دقت وضعیت سیگنال ورودی را حفظ می‌کند و هم‌زمان از الکترونیک صفحه پشتی در برابر افزایش ناگهانی ولتاژ میدانی محافظت می‌کند.
پرسش‌های متداول
پرسش: FC-TSDI-16UNI چگونه به ماژول‌های ورودی/خروجی سیستم و تجهیزات میدانی متصل می‌شود؟
پاسخ: تجهیزات میدانی از طریق ترمینال‌های پیچی به مجموعه متصل می‌شوند و اتصال به سخت‌افزار کنترلر مرکزی از طریق کابل اتصال بین‌سیستمی SICC-0001/Lx انجام می‌شود.
پرسش: آیا ماژول برای کارکرد به برق منطقی خارجی نیاز دارد؟
پاسخ: خیر، FC-TSDI-16UNI به‌عنوان یک مجموعه ترمینالبندی غیرفعال عمل می‌کند و ورودی‌های میدانی را بدون مصرف برق منطقی فعال، مستقیماً به صفحه پشتی سیستم هدایت می‌کند.
دستورالعمل‌های نصب میدانی
- پیش از نصب، برق همه منابع تغذیه سیگنال‌های میدانی را قطع کنید و نبود ولتاژ را در سراسر بلوک‌های ترمینال تأیید کنید.
- مجموعه را محکم روی ریل DIN کابینت یا پنل رک نصب کنید و از اتصال مطمئن به زمین حفاظتی اطمینان حاصل کنید.
- کابل اتصال بین‌سیستمی SICC-0001/Lx را محکم به رابط مشخص‌شده وصل کنید تا کاملاً در جای خود قرار بگیرد.
- ورودی‌های دیجیتال میدانی را به ترمینال‌های پیچی سیم‌کشی کنید و از مهار کششی مناسب سیم‌ها و رعایت مقررات تفکیک سیم‌کشی میدانی در پنل اطمینان حاصل کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
