جزئیات محصول

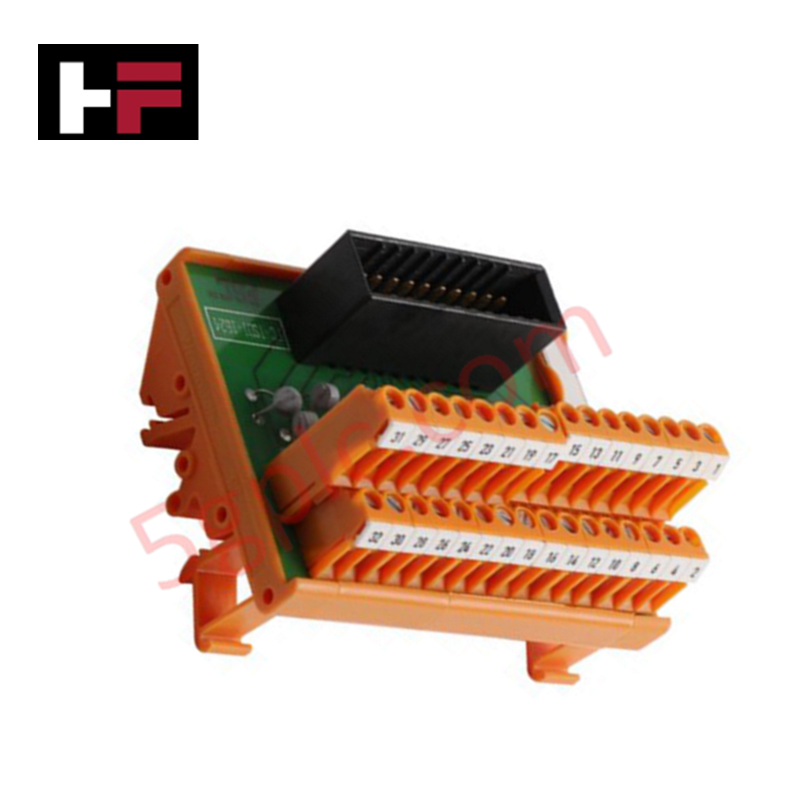

این قطعه برای پایانه‌سازی سیگنال دیجیتال ۱۶ کاناله در معماری‌های Safety Manager و Experion PKS پیکربندی شده است و Honeywell FS-GIMTLDI-1624 (برد ترمینال میدانی FTA ورودی دیجیتال ۱۶ کاناله نوع ایمنی FS-GIMTLDI-1624) اجرای مستقیم فیزیکی/الکتریکی را فراهم می‌کند.
رمزگشایی پسوند و ماتریس مدل
عنوان فهرست‌شده FS-GIMTLDI-1624 نشان‌دهنده گونه‌ای تخصصی از مجموعه ترمینال میدانی ورودی دیجیتال ابزار دقیق ایمنی است که با واحدهای سخت‌افزاری معادل، مانند FS-TSDI-1624، کاملاً قابل‌تعویض است. این قطعه مستقیماً به کارت‌های کنترل ورودی دیجیتال ایمنی ۱۶ کاناله FS-SDI-1624 و FC-SDI-1624 متصل می‌شود.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | FS-GIMTLDI-1624 |
| برند | Honeywell |
| مبدأ | استاندارد OEM |
| وزن | وزن استاندارد ماژول FTA |
| ابعاد | فرم‌فکتور استاندارد ریل DIN |
| دمای کاری | -40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد |
| مصرف برق | <= 30 میلی‌آمپر (تغذیه از سمت کارت ورودی/خروجی) |
| پیکربندی کانال | ۱۶ کانال ورودی دیجیتال ایزوله 24 VDC |
| آستانه وصل / قطع | >= 15 VDC / <= 5 VDC |
| ولتاژ تحمل عایقی | 1500 VAC (ایزولاسیون نوری کانال) |
| درجه حفاظت | IP20 (نصب روی ریل DIN) |
ایزولاسیون بین کانال‌ها و پروتکل حلقه
این برد ترمینال برای سرکوب تداخل الکترومغناطیسی صنعتی و جلوگیری از انتشار حلقه زمین، ایزولاسیون نوری بین گروه‌های کانال را با ولتاژ تحمل عایقی 1500 VAC فراهم می‌کند. این برد از لایه‌های سازگاری با پروتکل حلقه HART با جریان 4-20 mA، در کنار پیکربندی‌های سیم‌کشی کنتاکت خشک و منبع 24 VDC پشتیبانی می‌کند. هر کانال دارای حفاظت اضافه‌جریان با بازیابی خودکار PTC است تا شرایط اتصال کوتاه تک‌مداره را ایزوله کند و از کنترل‌کننده‌های ایمنی صفحه پشتی محافظت کند.
پرسش‌های متداول
پرسش: چه آستانه‌های ولتاژی وضعیت‌های منطقی را در برد ترمینال FS-GIMTLDI-1624 تعیین می‌کنند؟
پاسخ: آستانه وصل به 15 VDC یا بالاتر نیاز دارد و آستانه قطع در کانال‌های ورودی 24 VDC، در 5 VDC یا پایین‌تر تشخیص داده می‌شود.
پرسش: برد ترمینال چگونه به کارت ورودی ایمنی مرکزی متصل می‌شود؟
پاسخ: در سمت داخلی از یک رابط تخت پرتراکم ۳۴ پین استفاده شده که از طریق کابل تخت اختصاصی SICC به کارت ورودی دیجیتال ایمنی SDI متصل می‌شود.
دستورالعمل‌های نصب در محل
- پیش از جابه‌جایی یا سیم‌کشی، مطمئن شوید که همه منابع تغذیه خارجی و حلقه‌های سیگنال میدانی کاملاً بی‌برق شده‌اند.
- برد ترمینال را محکم روی ریل‌های استاندارد DIN داخل تابلو سیستم نصب کنید و از قفل‌شدن مکانیکی صحیح و اتصال زمین محفظه اطمینان یابید.
- کابل تخت پرتراکم ۳۴ پین را از کارت ورودی/خروجی ایمنی به درگاه رابط سمت داخلی وصل کنید.
- سیم‌کشی حسگرهای میدانی خارجی را به ترمینال‌های پیچی دو‌ردیفه وصل کنید و پیش از وصل مجدد برق سیستم، طول لخت‌کردن سیم و محدودیت‌های گشتاور را رعایت کنید.
