جزئیات محصول

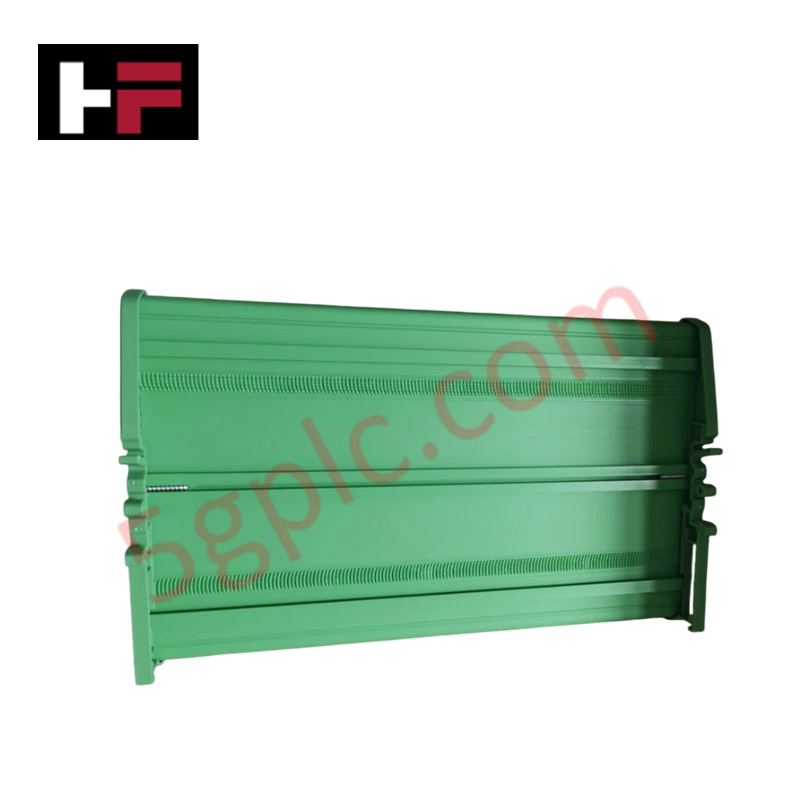

TRICONEX HCU3700/3703E که با نام HCU3700/3703E نیز در فهرست محصولات ثبت شده، ماژول رابط HART و FTA ورودی آنالوگ است که به‌عنوان قطعه‌ای سخت‌افزاری اختصاصی، برای دریافت سیگنال آنالوگ ایزوله و تبدیل پروتکل در سیستم‌های ابزار دقیق ایمنی Triconex به کار می‌رود. این دستگاه با پشتیبانی از مجموع 96 نقطه ورودی/خروجی و وضوح 16 بیتی در ولتاژ کاری 24 VDC پیکربندی شده و پایش پرتراکم کانال‌ها را با مصرف برق پیوسته 25 W از گذرگاه پشتی انجام می‌دهد.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | HCU3700/3703E |
| برند | TRICONEX |
| دمای کاری | -40 deg C تا 70 deg C |
| مصرف برق | 25 W |
| ولتاژ ورودی | 24 VDC |
| مجموع نقاط ورودی/خروجی | 96 |
| محدوده ولتاژ ورودی آنالوگ | +/-10 V |
| وضوح ورودی آنالوگ | 16-bit |
| پروتکل ارتباطی | Modbus TCP/IP |
گواهی SIL3 و معماری افزونگی ماژولار سه‌گانه
این ماژول ورودی آنالوگ که برای کاربردهای ایمنی با سطح اطمینان بالا طراحی شده است، با هدایت جریان داده‌های نمونه‌برداری‌شده حسگرها در مسیرهای معماری افزونگی ماژولار سه‌گانه (TMR) با رأی‌گیری 2oo3، الزامات گواهی SIL3 را پشتیبانی می‌کند. مدار داخلی، ایزولاسیون گالوانیکی مستحکمی میان پایانه‌های میدانی و گذرگاه‌های پردازنده داخلی حفظ می‌کند تا اجرای وضعیت ایمن تضمین شود و از مختل‌شدن حلقه‌های اندازه‌گیری حیاتی ایمنی بر اثر اضافه‌ولتاژهای گذرا جلوگیری شود.
پرسش‌های متداول
پرسش: آیا ماژول HCU3700/3703E در شاسی برق‌دار، از تعویض در حال کار (Hot-swapping) پشتیبانی می‌کند؟
پاسخ: بله، ماژول امکان تعویض در حین کار را فراهم می‌کند، مشروط بر آن‌که پروتکل‌های نگهداری مناسب و رویه‌های بای‌پس رأی‌گیری TMR از پیش اجرا شده باشند.
پرسش: رابط HART چگونه متغیرهای دیجیتالِ سوارشده بر مقادیر آنالوگ را مدیریت می‌کند؟
پاسخ: معماری ارتباطی HART تعبیه‌شده در ماژول، سیگنال‌های دیجیتال کلیدزنی با تغییر فرکانس (FSK) را که روی حلقه‌های 4-20 mA سوار شده‌اند، بدون ایجاد اختلال در زمان‌بندی اصلی تبدیل آنالوگ، آشکارسازی می‌کند.
دستورالعمل‌های نصب میدانی
- پیش از نصب یا خارج‌کردن ماژول از رک شاسی Tricon، مطمئن شوید که برق سیستم کاملاً قطع شده است.
- برای جلوگیری از آسیب‌دیدن قطعات داخلی، هنگام کار با مجموعه برد مدار چاپی، اقدامات احتیاطی مناسب برای تخلیه الکترواستاتیکی (ESD) را رعایت کنید.
- برای حفظ ایمنی در برابر نویز، اطمینان حاصل کنید که تمام سیم‌های تخلیه شیلد سیگنال‌های میدانی به‌طور پیوسته به شینه اتصال زمین یکپارچه متصل شده‌اند.
- پیش از وصل‌کردن برق، بررسی کنید که ماژول کاملاً در کانکتور گذرگاه پشتی جا افتاده باشد تا ارتباط مطمئن تضمین شود.
- برای پشتیبانی از دفع طبیعی گرما در محدوده دمای کاری -40 deg C تا 70 deg C، فضای تهویه کافی در اطراف محفظه کابینت در نظر بگیرید.
