جزئیات محصول

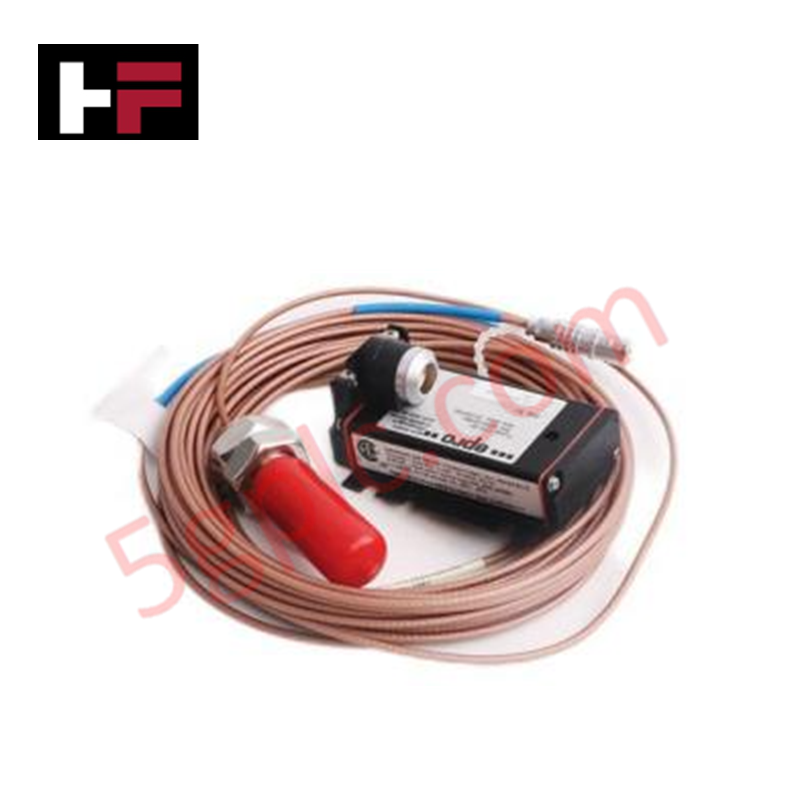

Emerson PR6424/003-030 CON021 که با عنوان PR6424 / CON021 حسگر جریان گردابی نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای اندازهگیری بدون تماس جابهجایی و ارتعاش شفت در سامانههای حفاظت توربوماشینری عمل میکند. این سامانه حسگر، برای تشخیص فاصلههای میکروسکوپی بین سطح حسگر و سطوح فلزی رسانای هدف، در نوک پرُب یک میدان الکترومغناطیسی با فرکانس بالا ایجاد میکند. مبدل مرتبط، این پاسخ فیزیکیِ مجاورت را به یک سیگنال خروجی آنالوگ پیوسته و متناسب تبدیل میکند تا مستقیماً توسط سامانههای پایش ماشینآلات پردازش شود.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PR6424/003-030 CON021 |
| برند | Emerson |
| مبدأ | ایالات متحده |
| وزن | 0.32 kg |
| ابعاد | 12.1 cm * 5.2 cm * 16.6 cm |
| دمای کاری | -30 تا +80 deg C (مبدل) / -35 تا +180 deg C (سر پرُب) |
| مصرف توان | < 1.2 W (در ولتاژ تغذیه نامی) |
| اصل اندازهگیری | مجاورت القایی جریان گردابی |
| محدوده سیگنال خروجی | پروتکل حلقه 4-20 mA HART / ولتاژ خام فاصله |
| کالیبراسیون هدف | فولاد فرومغناطیسی (42CrMo4 / AISI 4140) |
| ایزولاسیون کانال | ایزولاسیون گالوانیکی سیگنال از توان تغذیه |
پروتکل حلقه 4-20 mA HART و آمادهسازی سیگنال
مدار مبدل یکپارچه از پروتکل حلقه 4-20 mA HART برای انتقال متغیرهای اصلی جابهجایی پویا، همزمان با دادههای داخلی تشخیصی، از طریق اتصالات استاندارد دوسیمه استفاده میکند. ایزولاسیون گالوانیکی کانالبهکانال از ایجاد جریانهای حلقه زمین که میتوانند سیگنالهای جابهجایی با فرکانس بالا را هنگام کارکرد رک یاتاقان چندکاناله دچار اعوجاج کنند، جلوگیری میکند. مقیاسبندی خروجی آنالوگ، خطیبودن قابلپیشبینی را در سراسر محدوده اندازهگیری هدف حفظ میکند و نویز کلی حلقه و رانش حرارتی را در طول کارکرد مداوم و طولانیمدت به حداقل میرساند.
سؤالات متداول
س: برای تأمین توان مبدل سیگنال، چه آرایش منبع تغذیهای موردنیاز است؟
پ: مبدل به یک منبع تغذیه خارجی 24 VDC نیاز دارد که از طریق کابل زوجبههمتابیده شیلددار متصل میشود. توان حلقه باید در محدوده آستانههای ولتاژ کاری مشخصشده باقی بماند تا خروجی پایدار نوسانساز تضمین شود.
س: اتصال شیلد حلقه چه تأثیری بر یکپارچگی سیگنال دارد؟
پ: شیلد کابل سیگنال باید در یک نقطه، معمولاً در قاب ترمینال کابینت پایش، به زمین عملکردی متصل شود تا از اختلاف پتانسیل ناشی از اتصال دوگانه به زمین و نویز حلقه جلوگیری شود.
راهنمای نصب در محل
نوک پرُب را با استفاده از براکتهای تعیینشده بهطور محکم نصب کنید و حداقل فاصله جانبی معادل 1.5 برابر قطر نوک پرُب را رعایت کنید تا تداخل فلزی اضافی حذف شود. کابلهای حسگر را از مسیرهای فلزی اختصاصی و زمینشده عبور دهید و آنها را از سیمکشی تغذیه موتورهای ولتاژبالا جدا نگه دارید. همه کانکتورهای کابل را با دست سفت کنید و سپس یکچهارم دور دیگر بچرخانید تا آببندی محیطی حفظ شود؛ همچنین روی اتصالات خارجی در فضای باز، نوار خودآمیختهشونده بپیچید. هنگام نصب در محل، حداقل شعاع خم 30 mm را در طول کابلهای رابط حفظ کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
