جزئیات محصول
مروری بر محصول

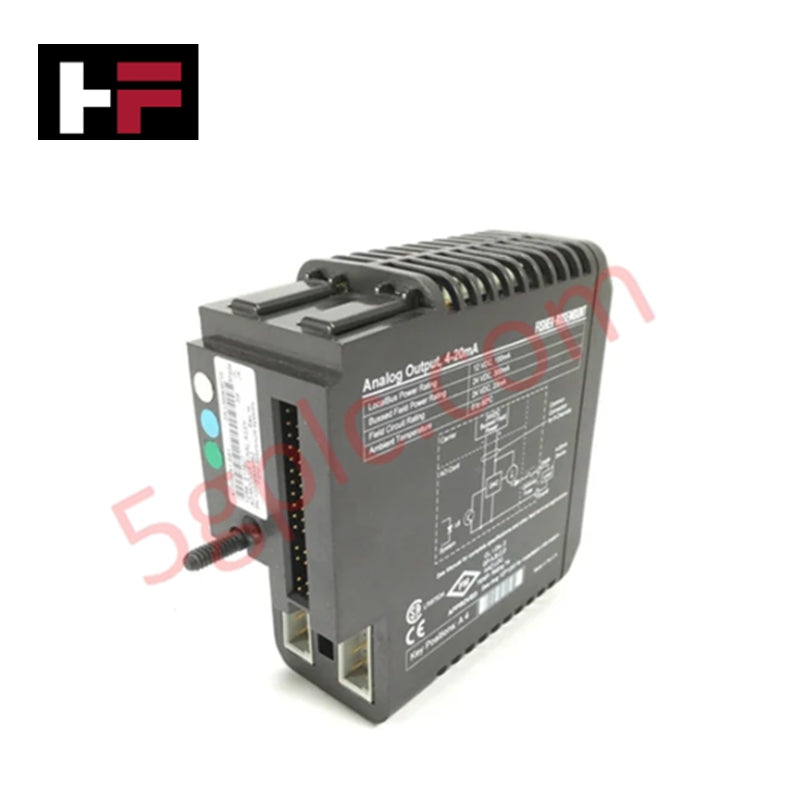

کارت Emerson KJ3221X1-BA1 به عنوان یک کارت خروجی آنالوگ (AO) با عملکرد بالا و ۸ کاناله در معماری DeltaV™ Series 2 عمل می‌کند. این ماژول تخصصی در ارسال سیگنال‌های دقیق ۴-۲۰ میلی‌آمپر به محرک‌ها و شیرهای میدانی است و در عین حال از ارتباط دیجیتال HART کامل برای تشخیص پیشرفته دارایی‌ها پشتیبانی می‌کند. طراحی افزونه آن تضمین می‌کند که فرآیند به طور مداوم در دسترس باشد و این کارت را به یک جزء حیاتی برای حلقه‌های صنعتی حساس تبدیل می‌کند. این واحد را به صورت ۱۰۰٪ نو و اصل عرضه می‌کنیم و آماده ادغام فوری در شبکه ایمنی یا کنترل شما است.
مشخصات فنی
KJ3221X1-BA1 ایزولاسیون الکتریکی قوی و بهره‌وری انرژی برای پیکربندی‌های متراکم ورودی/خروجی فراهم می‌کند.
| ویژگی | جزئیات مشخصات |
| سازنده | DeltaV (Emerson) |
| شماره مدل | KJ3221X1-BA1 |
| نوع کارت | ۸ کاناله، ۴-۲۰ میلی‌آمپر خروجی آنالوگ با HART |
| سری | سری ۲ افزونه |
| توان LocalBus | ۱۲ ولت DC با ۱۵۰ میلی‌آمپر |
| توان Bussed Field | ۲۴ ولت DC با ۳۰۰ میلی‌آمپر |
| رتبه‌بندی مدار میدانی | ۲۴ ولت DC با ۲۳ میلی‌آمپر |
| دمای محیط | -۴۰ درجه سانتی‌گراد تا ۷۰ درجه سانتی‌گراد |
| محافظت محیطی | ISA-S71.04 کلاس G3 / IP 20 |
| کلید بلوک ترمینال | موقعیت A4 |
مزایای مهندسی
-
افزونه با قابلیت دسترسی بالا: معماری افزونه سری ۲ اجازه می‌دهد دو کارت KJ3221X1-BA1 به صورت موازی کار کنند. اگر یک کارت خراب شود، کارت پشتیبان به سرعت کنترل حلقه ۴-۲۰ میلی‌آمپر را به دست می‌گیرد و از اختلال در فرآیند و توقف ناخواسته جلوگیری می‌کند.
-
هوش یکپارچه HART: این کارت داده‌های تشخیصی دیجیتال را از دستگاه‌های میدانی مجهز به HART بدون نیاز به مالتی‌پلکسرهای خارجی استخراج می‌کند. این امکان را به سیستم DeltaV می‌دهد تا سلامت شیر و وضعیت موقعیت‌یاب را به صورت لحظه‌ای پایش کند و نگهداری پیش‌بینی‌شده را تسهیل نماید.
-
محافظت قوی در برابر جوهای خورنده: پوشش کارخانه‌ای اعمال شده مطابق با استاندارد ISA-S71.04 کلاس G3 است. این سد شیمیایی از خوردگی ناشی از گوگرد، کلر و سایر آلاینده‌های هوابرد موجود در پالایشگاه‌ها و کارخانه‌های فرآوری شیمیایی جلوگیری می‌کند.
-
طراحی مکانیکی مقاوم: ماژول تحمل ۱۰g شوک و لرزش قابل توجه (تا ۰.۵g در ۱۵۰ هرتز) را دارد. این استحکام ساختاری تضمین می‌کند که خروجی سیگنال در کابینت‌هایی که نزدیک به ماشین‌آلات با لرزش بالا مانند پمپ‌ها و کمپرسورها نصب شده‌اند، پایدار باقی بماند.
-
تحمل حرارتی: دامنه عملکرد گسترده -۴۰ درجه سانتی‌گراد تا ۷۰ درجه سانتی‌گراد امکان نصب در محفظه‌های ابزار دقیق دورافتاده بدون تهویه (RIE) در مناطق جغرافیایی با شرایط سخت را فراهم می‌کند.
سؤالات متداول
س: آیا این واحد KJ3221X1-BA1 یک کالای «نو-مازاد» یا دست دوم است؟
ج: خیر. ما فقط سخت‌افزار ۱۰۰٪ نو و اصل امرسون را ارائه می‌دهیم. هر کارت در بسته‌بندی کارخانه‌ای اصلی با شماره سریال‌های سالم ارسال می‌شود که تضمین می‌کند تمام استانداردهای ایمنی و عملکرد فعلی را رعایت می‌کند.
س: آیا کارت به صورت پیش‌فرض از عملیات افزونه پشتیبانی می‌کند؟
ج: بله. KJ3221X1-BA1 به طور خاص برای حامل افزونه DeltaV طراحی شده است. وقتی دو کارت یکسان را در یک جفت اسلات افزونه نصب می‌کنید، نرم‌افزار DeltaV به طور خودکار جفت را شناسایی کرده و منطق سوئیچ بدون وقفه را مدیریت می‌کند.
س: اهمیت «کلید بلوک ترمینال موقعیت A4» چیست؟
ج: کلید A4 تضمین می‌کند که فقط کارت KJ3221X1-BA1 روی بلوک ترمینال سازگار قرار گیرد. این قفل مکانیکی از وارد کردن تصادفی کارت به نوع اسلات اشتباه جلوگیری می‌کند و کارت و سیم‌کشی میدانی را از آسیب الکتریکی ناشی از ناسازگاری ولتاژ محافظت می‌کند.
س: رتبه‌بندی G3 چگونه بر عمر سرویس کارت تأثیر می‌گذارد؟
ج: در محیط‌هایی با گازهای خورنده ($H_2S$ یا $SO_2$)، الکترونیک‌های استاندارد اغلب به دلیل «ویسکرینگ» یا اکسیداسیون تماس خراب می‌شوند. رتبه‌بندی G3 روی KJ3221X1-BA1 به طور قابل توجهی میانگین زمان بین خرابی‌ها (MTBF) را با ایزوله کردن مدارهای حساس از این عناصر مضر افزایش می‌دهد.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
