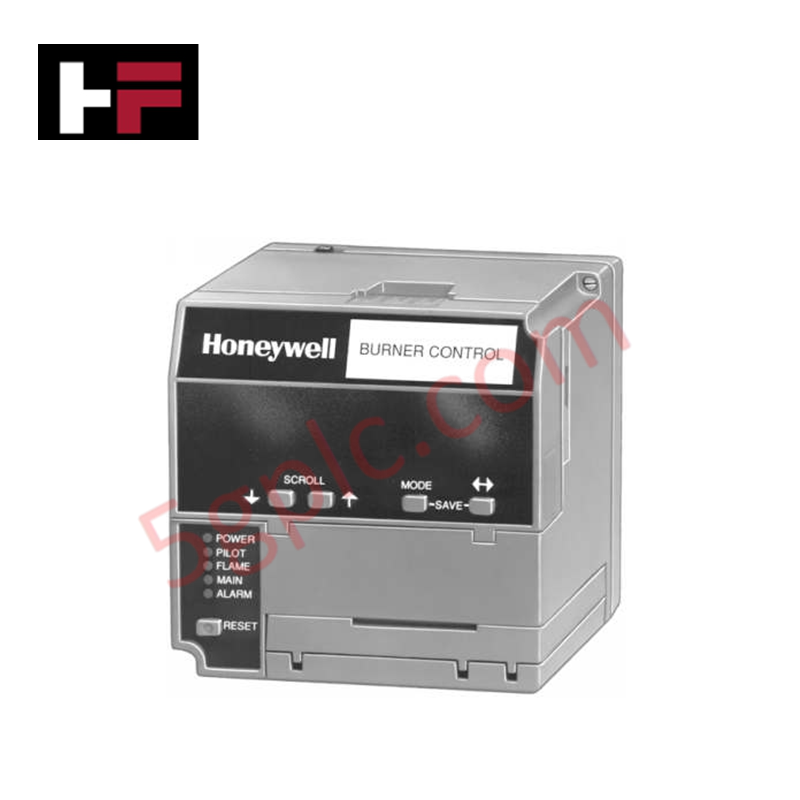

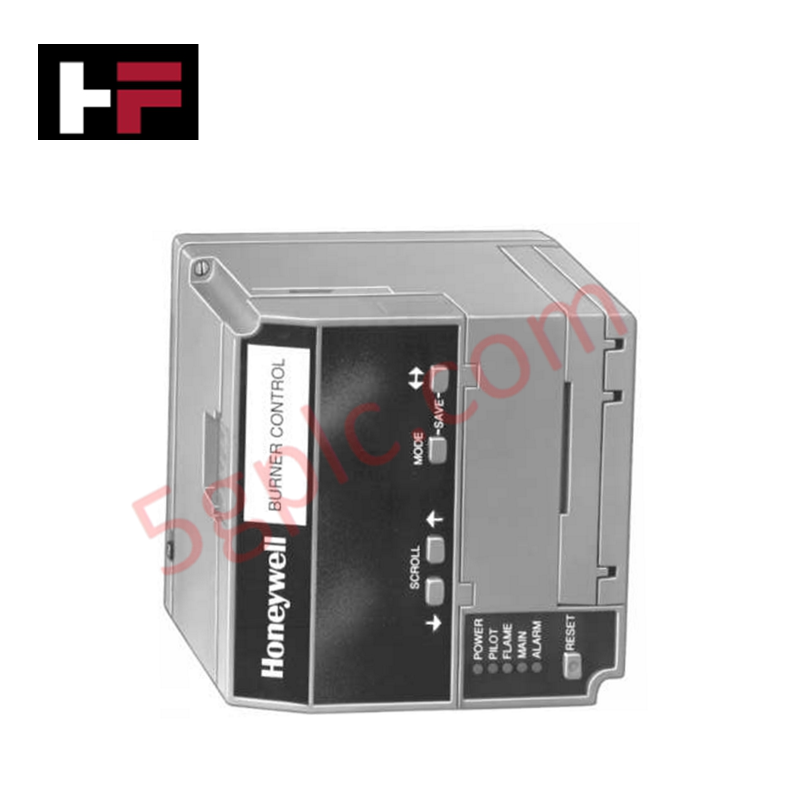

Módulo de control de quemador Honeywell EC7810A1027 de la serie 7800

Configurado para la secuenciación automatizada de la protección contra llamas y el control de las salidas de válvulas en plataformas de la serie 7800, el Honeywell EC7810A1027 (módulo de control de quemador EC7810A) proporciona ejecución física y eléctrica directa.

Especificaciones del hardware

Aislamiento entre canales e integración del protocolo de lazo

El módulo incorpora aislamiento optoelectrónico multicanal entre canales, entre los terminales de control de línea de alta tensión y los circuitos lógicos de estado sólido de baja tensión. Esta separación arquitectónica protege la unidad central de procesamiento contra el ruido eléctrico transitorio, las sobretensiones inductivas de campo y las diferencias de potencial de tierra flotante. Cuando se conecta mediante adaptadores estándar del protocolo de lazo HART de 4-20 mA o módulos de comunicación remota, la unidad proporciona telemetría de diagnóstico, incluidos la intensidad de la señal de llama, el historial de códigos de bloqueo y los indicadores de estado de la secuencia, sin comprometer los enclavamientos internos de seguridad.

Preguntas frecuentes

P: ¿El módulo EC7810A1027 admite el intercambio en caliente durante el funcionamiento activo del quemador?

R: No. La alimentación debe desconectarse por completo de la subbase antes de insertar o retirar el módulo para evitar arcos eléctricos entre los terminales de cuchilla y una posible corrupción del firmware.

P: ¿Cómo protege el aislamiento entre canales al módulo durante condiciones de fallo en campo?

R: Los aisladores ópticos internos desacoplan las pistas de accionamiento de relés de tensión de línea de los buses del microordenador de baja tensión, lo que evita que las sobretensiones de alta tensión en los lazos de válvulas externos lleguen al circuito lógico central.

Directrices de instalación en campo

1. Montaje de la subbase: Coloque el módulo sobre una subbase compatible de 22 terminales de la serie 7800. Asegúrese de que los dos tornillos de montaje cautivos estén completamente apretados para mantener la continuidad de tierra.
2. Separación de conductores: Instale los cables de encendido de alta tensión y el cableado de alimentación del motor en canalizaciones independientes, alejados de los tendidos de señal de llama de baja tensión y de las líneas de comunicación, para reducir las interferencias electromagnéticas.
3. Puesta a tierra de la pantalla: Conecte las pantallas del cableado del detector de llama exclusivamente al terminal de tierra de la subbase. Mantenga el aislamiento en el extremo del sensor para evitar corrientes circulantes de tierra.
4. Terminación del cableado: Apriete todos los tornillos de los terminales de la subbase a 0.8 Nm a 1.1 Nm (7 a 10 lb-in). Verifique que exista un contacto mecánico sólido para evitar puntos calientes térmicos en condiciones de carga completa.
