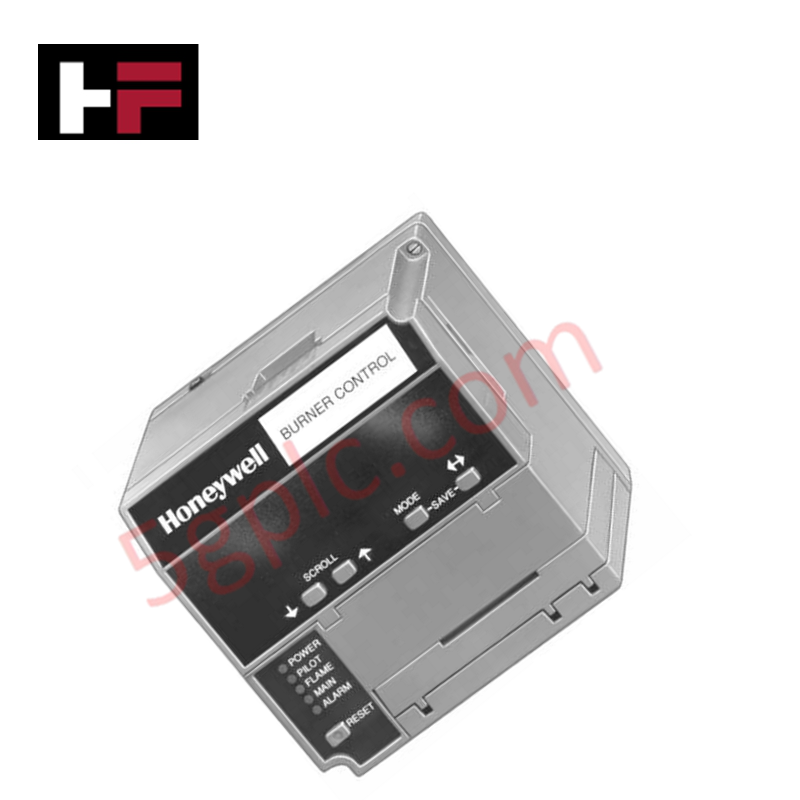

RM7800G1018 | Honeywell | Módulo de control del quemador

Configurado para la secuenciación automática de quemadores, la supervisión de la llama y la ejecución de diagnósticos en sistemas de combustión industriales, el Honeywell RM7800G1018 (módulo de control de quemador RM7800G) proporciona ejecución física/eléctrica directa.

Especificaciones del hardware

Aislamiento entre canales y acondicionamiento de la señal de llama

El RM7800G1018 integra amplificadores de llama intercambiables enchufables con aislamiento galvánico entre canales para evitar que el ruido eléctrico de modo común del campo altere la evaluación de la corriente de llama. Los circuitos de autocomprobación dinámica validan continuamente la integridad de la señal del detector de llama, mientras que una EEPROM no volátil conserva los códigos históricos de fallos, los registros de secuencia y el estado de bloqueo durante eventos de pérdida total de alimentación. Los puertos de prueba eléctrica externos permiten realizar mediciones directas de tensión con un multímetro en las salidas de los relés sin alterar el cableado de la subbase.

Preguntas frecuentes

P: ¿Retirar el módulo de pantalla y teclado S7800 interrumpe la secuencia activa de seguridad de combustión?

R: No. El módulo de pantalla y teclado S7800 funciona como interfaz del operador; los microcontroladores subyacentes de la placa de circuito principal del RM7800G mantienen una ejecución independiente de la protección contra fallos de llama.

P: ¿Cómo establece la tarjeta temporizadora de purga ST7800A el límite de tiempo de prepurga?

R: El tiempo de prepurga está fijado por la tarjeta física ST7800A instalada en la ranura del módulo; para cambiar la duración de la prepurga es necesario instalar otra tarjeta temporizadora ST7800A con la capacidad nominal correspondiente.

Directrices de instalación en campo

1. Desconecte todas las alimentaciones principales de 120 V CA antes de montar el RM7800G1018 en la subbase Q7800A o Q7800B.
2. Asegúrese de que la tarjeta temporizadora de purga ST7800A y el amplificador de señal de llama R78 correspondiente estén firmemente asentados en sus respectivos zócalos con guía.
3. Alinee el borde superior de la carcasa del módulo con las bisagras de la subbase y gire la unidad hacia abajo hasta que las patillas de los terminales encajen completamente en el receptáculo de la subbase.
4. Apriete los dos tornillos cautivos de montaje situados en la parte inferior del bastidor del módulo con un par de 0,8 a 1,1 Nm.
5. Verifique que los drenajes de las pantallas del cableado de campo estén conectados a tierra en un único punto de tierra del panel para evitar bucles de tierra en las líneas de señal de llama.
