Produktdetails

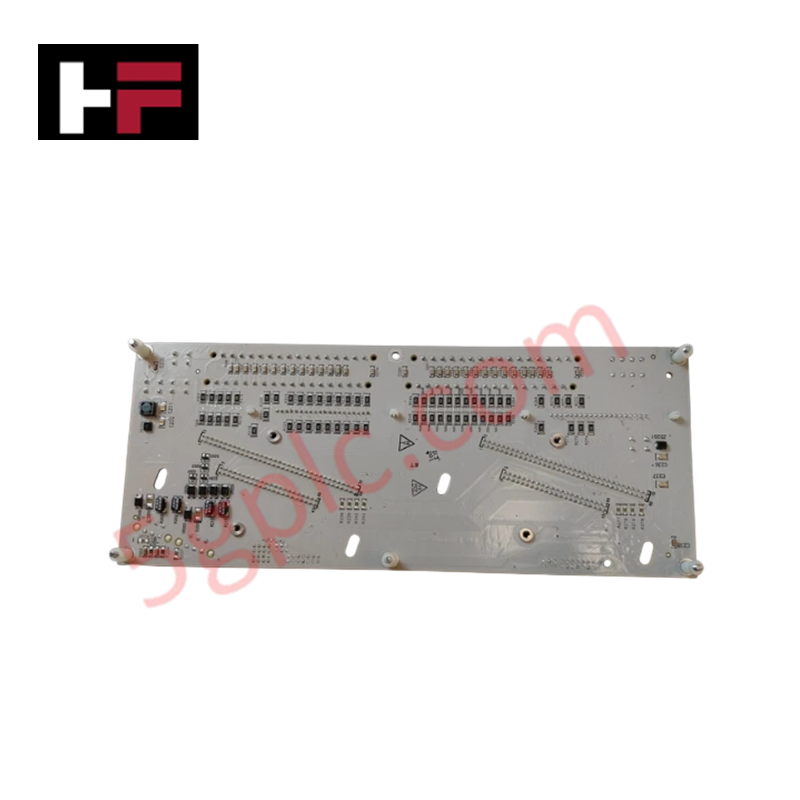

Konfiguriert für die Aufbereitung diskreter 24-VDC-Signale und die Fielderfassung in Honeywell-Experion-PKS-Controller-Netzwerken ermöglicht der Honeywell DC-TDIL11 (DC-TDIL11 Digital Input IOTA) die direkte physische/elektrische Ausführung. Die Baugruppe führt 32 diskrete Kanaleingänge direkt über eine redundante Backplane-Steckverbinder-Schnittstelle der Input Output Termination Assembly (IOTA). Die interne Schaltung unterstützt eine über Hardware wählbare interne oder externe DI-Speisespannung und ermöglicht dadurch die Auswertung logischer Kontaktzustände sowie eine strombegrenzte Signalübertragung über C300-Controller-Netzwerke.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DC-TDIL11 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 0,4 kg |
| Abmessungen | 19,1 cm x 12,7 cm x 3,8 cm |
| Betriebstemperatur | 0 bis 60 Grad C |
| Leistungsaufnahme | 6,5 W |
| Eingangskanäle | 32 diskrete digitale Eingangspunkte |
| Eingangsspannung | 24 VDC |
| Eingangstyp | Nicht galvanisch getrennt, intern/externe Speisespannung für die Erfassung über Hardware wählbar |
| Schutz | Integrierter Sicherungsschutz für 24-VDC-Stromschienen |
Kanal-zu-Kanal-Isolierung
Die DC-TDIL11-IOTA-Platine nutzt Isolierungstechniken zwischen den Kanälen auf ihren Stromversorgungsleitungen und Backplane-Kommunikationskanälen, um die Systemlogik vor elektrischen Transienten auf der Feldseite zu schützen. Integrierte Sicherungsbarrieren schützen die gemeinsamen 24-VDC-Feldverteilungsschleifen vor Kurzschlussbedingungen, während Gleichtakt-Signalfilter die Ausbreitung von Störungen über benachbarte Kanäle bei gleichzeitigen Schaltvorgängen von Kontaktzuständen unterdrücken.
Häufig gestellte Fragen
F: Kann das DC-TDIL11-Modul in eine aktive redundante IOTA-Baugruppe eingesetzt werden, ohne den C300-Controllerknoten herunterzufahren?
A: Ja. Die IOTA-Hardwarearchitektur unterstützt den Online-Modulaustausch, sofern der redundante IOTA-Kanal während des Kartentauschs aktiv bleibt.
F: Wie wird die Feld-Speisespannung für die 32 Eingangskanäle der DC-TDIL11-IOTA konfiguriert?
A: Die Auswahl der Speisespannungsquelle zwischen der internen 24-VDC-Busversorgung und einer externen Feldversorgung erfolgt über physische Hardware-Jumper auf der IOTA-Platine.
F: Welcher Schutz verhindert, dass sich Überstromfehler über die 24-VDC-Speisespannungsschienen ausbreiten?
A: Ein integrierter flink auslösender Sicherungsschutz trennt die 24-VDC-Feldversorgungsleitungen im Fall eines externen Kurzschlusses in der Feldverdrahtung.
Richtlinien für die Feldinstallation
- Trennen Sie die Hauptversorgung von den Feldversorgungsklemmen, bevor Sie die Jumper für die Hardware-Speisespannung auf der IOTA konfigurieren.
- Richten Sie die Steckverbinder der Modulkarte an der passenden IOTA-Basiseinheit aus und drücken Sie sie fest ein, bis beide Verriegelungshebel vollständig einrasten.
- Vergewissern Sie sich, dass alle Anschlüsse der 24-VDC-Feldverdrahtung gemäß den Vorgaben zur korrekten Polarität verbunden sind.
- Führen Sie Kabel für diskrete 24-VDC-Feldeingänge getrennt von Hochspannungs-AC-Leitern, um kapazitive Kopplung und Schaltstörungen zu vermeiden.
- Befestigen Sie alle Schirmableitungsdrähte der Feldverdrahtung mit einer kurzen Verbindung mit niedriger Impedanz an der Haupterdungsschiene des Systems.
