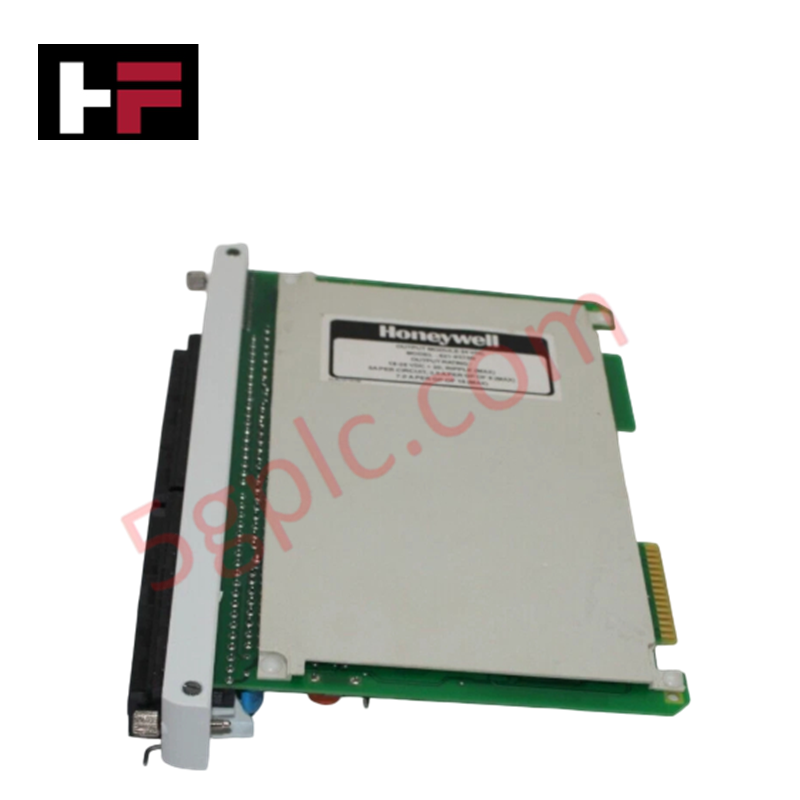

Honeywell 621-6575R Digitales Ausgangsmodul der Serie 620Honeywell 621-6575R Digitales Ausgangsmodul der Serie 620Honeywell 621-6575R Digitales Ausgangsmodul der Serie 620
Honeywell 621-6575R Digitales Ausgangsmodul der Serie 620
Honeywell 621-6575R Digitales Ausgangsmodul der Serie 620
Honeywell 621-6575R Digitales Ausgangsmodul der Serie 620

Honeywell 621-6575R Digitales Ausgangsmodul der Serie 620


Nur noch 10 übrig – Verkauft sich schnell

PRODUKT-SKU : 621-6575R

PRODUKTTYP : Digitale Ausgangsmodule

PRODUKTHERSTELLER : Honeywell


  • 100% Originalteile – Risikofreie 30-Tage-Rückgabe
  • 1 Jahr Garantie & Expertenunterstützung für jede Bestellung

Produktdetails

Das Honeywell 621-6575R, auch als 621-6575R-Digitalausgangsmodul katalogisiert, ist eine dedizierte Hardwarekomponente zur Ansteuerung diskreter 24-VDC-Signale in Honeywell-IPC-620-SPS-Systemracks. Status-LEDs an der Frontplatte liefern eine sofortige visuelle Diagnosebestätigung der Schaltzustände der einzelnen Kanalausgänge. Die Modulschnittstelle leitet interne Logikbefehle über den Rückwandbus weiter, um feldseitige Lasten wie Magnetspulen, Relais und Pilotanzeigeschaltungen zu steuern.

Hardwarespezifikationen

Parameter Spezifikation
Modell 621-6575R
Marke Honeywell
Herkunft USA
Gewicht 1.54 lbs (0.70 kg)
Abmessungen 210 mm x 125 mm x 35 mm
Betriebstemperatur 0 bis 60 Grad C
Leistungsaufnahme 3.8 W
Modultyp Digitalausgangsmodul
Betriebsspannung 24 VDC
Diagnose LED-Statusanzeigen pro Punkt

Kanal-zu-Kanal-Isolierung

Das Modul 621-6575R verfügt über eine Architektur mit Kanal-zu-Kanal-Isolierung, die Erdpotenzialschleifen beseitigt und Übersprechen zwischen benachbarten Schaltpfaden unterdrückt. Elektrische Isolationsbarrieren trennen die interne Rückwandlogik von den feldseitigen 24-VDC-Ausgangskreisen und schützen die Rückwand-Kommunikationsbusse während des kontinuierlichen Industriebetriebs vor induktiven Spannungsspitzen auf der Feldseite, Schaltstörungen und transienten Stoßströmen.

Häufig gestellte Fragen

F: Kann das Digitalausgangsmodul 621-6575R bei eingeschalteter Stromversorgung des IPC-620-Racks im laufenden Betrieb ausgetauscht werden?

A: Nein. Für den Modulaustausch muss die Stromversorgung des Racks ausgeschaltet werden, um Kommunikationsfehler auf dem Rückwandbus oder physische Schäden an den Kontaktstiften der Steckverbinder zu verhindern.

F: Wie zeigen die Status-LEDs an der Frontplatte Schaltvorgänge der Ausgänge an?

A: Jede einzelne LED leuchtet auf, wenn das entsprechende Logiktor schließt und die 24-VDC-Signalversorgung aktiv an den Anschluss der Feldlast geliefert wird.

F: Welche Isolationsvorkehrungen sind bei der Verdrahtung von 24-VDC-Ausgangslasten erforderlich?

A: Die Bezugspotenziale der Feldstromversorgung müssen vom Gehäuseerdpotenzial isoliert werden, um die Kanal-Isolationsbarrieren aufrechtzuerhalten und zu verhindern, dass externe transiente Ströme in die Controller-Rückwand gelangen.

Richtlinien für die Feldinstallation

  1. Schalten Sie die Hauptstromversorgung des Chassis spannungsfrei und trennen Sie die Zuleitungen der Feldstromversorgung, bevor Sie das Modul in das IPC-620-Rack einsetzen.
  2. Richten Sie die Leiterplatte an den oberen und unteren Führungsschienen des Chassis aus und schieben Sie die Baugruppe hinein, bis sie vollständig im Rückwandsteckverbinder sitzt.
  3. Überprüfen Sie vor dem Einschalten die korrekte Polarität der 24-VDC-Versorgung am Anschlussklemmenblock der Feldverdrahtung.
  4. Trennen Sie die diskreten 24-VDC-Ausgangsleitungen von Hochspannungs-AC-Kabeln und empfindlichen analogen Signalleitungen, um elektromagnetische Störungen zu reduzieren.
  5. Das Anziehen der Schrauben des Anschlussklemmenblocks mit dem vom Hersteller vorgegebenen Drehmoment gewährleistet einen festen Kontakt und verhindert eine Erwärmung der Klemmen bei kontinuierlicher Strombelastung.

Zusätzliche Informationen

  • 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
  • 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
  • 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
  • Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
  • Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
  • Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
