Produktdetails

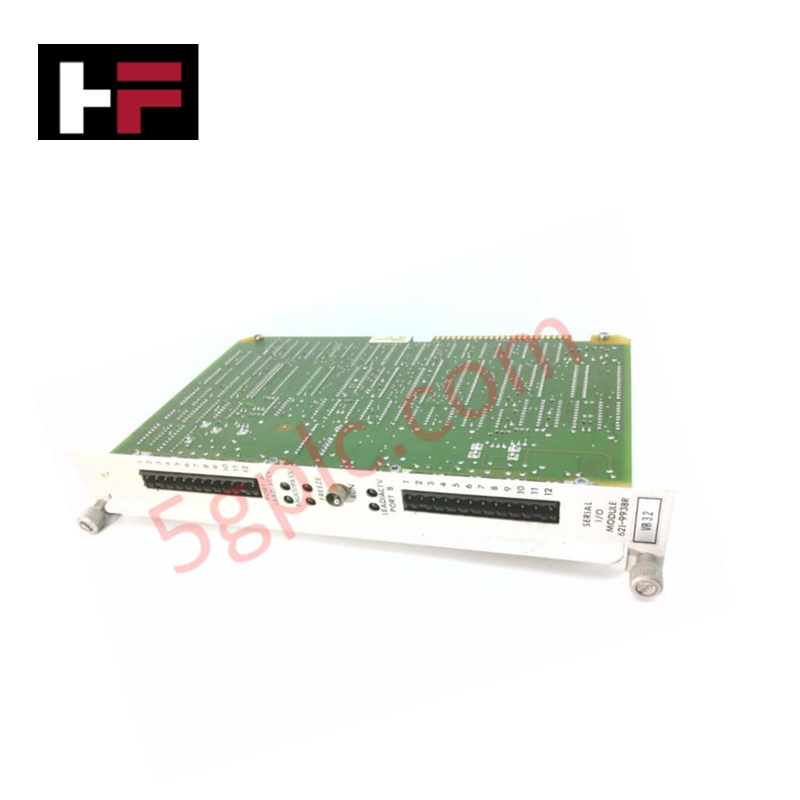

Das Honeywell 621-621-9938R, auch als 621-9938R-Serielles E/A-Modul katalogisiert, dient als dedizierte Hardwarekomponente zur Steuerung der seriellen E/A-Kartendatei und zur Verwaltung redundanter Buskommunikation innerhalb der Honeywell-IPC-620-SPS-Systemracks. Dieses Modul ist direkt mit dem seriellen Link-Modul (SLM) 621-9939 verbunden, um fehlertolerante serielle Telemetriekanäle einzurichten. Logikbefehle werden über die Rückwandplatine weitergeleitet, um serielle Hochgeschwindigkeits-Datenaustauschvorgänge auszuführen und die Kanalsynchronisierung zwischen Steuerungsracks aufrechtzuerhalten.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 621-9938R |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 1.85 lbs (0.84 kg) |
| Abmessungen | 210 mm x 125 mm x 35 mm |
| Betriebstemperatur | 0 bis 60 Grad C |
| Leistungsaufnahme | 4.2 W |
| Modultyp | Serielles E/A-Schnittstellenmodul |
| Architektur | Redundante serielle Kommunikationsschnittstelle |
| Schnittstellenhardware | Honeywell 621-9939 Serial Link Module (SLM) |
Kanal-zu-Kanal-Isolierung
Das 621-9938R verfügt über Kanal-zu-Kanal-Isolationsbarrieren für seine seriellen Kommunikationskanäle, um Erdschleifen zu verhindern und die Logik der Rückwandplatine vor Leitungsrauschen zu schützen. Die integrierte galvanische Trennung schirmt serielle Übertragungsleitungen gegen Gleichtaktspannungsstöße und elektromagnetische Störungen ab, die in Feldleitungen entstehen. Diese isolierte Architektur bewahrt die Integrität der Datenrahmen während des seriellen Hochgeschwindigkeits-Handshakings über primäre und redundante Kommunikationsverbindungen.
Häufig gestellte Fragen
F: Kann das 621-9938R-Modul ausgetauscht werden, während das IPC-620-Rack eingeschaltet ist?
A: Nein. Die Stromversorgung des Chassis muss vor dem Einsetzen oder Entfernen des Moduls vollständig abgeschaltet werden, um eine Beeinträchtigung der Rückwandplatinenkommunikation und elektrische Transienten zu vermeiden.
F: Wie arbeitet das 621-9938R-Modul innerhalb einer redundanten Systemtopologie?
A: Das Modul verwaltet die Arbitrierung des seriellen Busses und koordiniert die Datenübertragung automatisch mit der sekundären 621-9939-SLM-Schnittstelle, um eine kontinuierliche Umschaltung ohne Signalverlust sicherzustellen.
F: Welche Schnittstellenprotokolle werden für die Steuerung der seriellen Kartendatei unterstützt?
A: Das Modul führt proprietäre serielle Rückwandplatinenprotokolle des Honeywell IPC 620 aus und ermöglicht eine serielle Hochgeschwindigkeitskommunikation mit hoher Störfestigkeit über lokale und entfernte Rack-Teilrahmen.
Richtlinien für die Installation vor Ort
- Trennen Sie die Stromversorgung des Hauptracks und die Feldstromquellen, bevor Sie das 621-9938R in den IPC-620-Chassis-Steckplatz einsetzen.
- Richten Sie die Modulplatine an den oberen und unteren Kartenführungen des Racks aus und drücken Sie sie fest hinein, bis sie im Rückwandplatinenstecker sitzt.
- Schließen Sie das serielle Schnittstellenkabel an den dafür vorgesehenen Frontstecker an und sichern Sie die Rändelschrauben, um eine durchgängige Schirmerdung zu gewährleisten.
- Halten Sie serielle Kommunikationskabel von AC-Stromleitern und Hochspannungs-DC-Lastleitungen getrennt, um induktive Kopplung zu reduzieren.
- Erden Sie alle Kabelschirme an einer zentralen, niederohmigen Erdungsschiene am Eintrittspunkt des Gehäuses.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
