उत्पाद विवरण

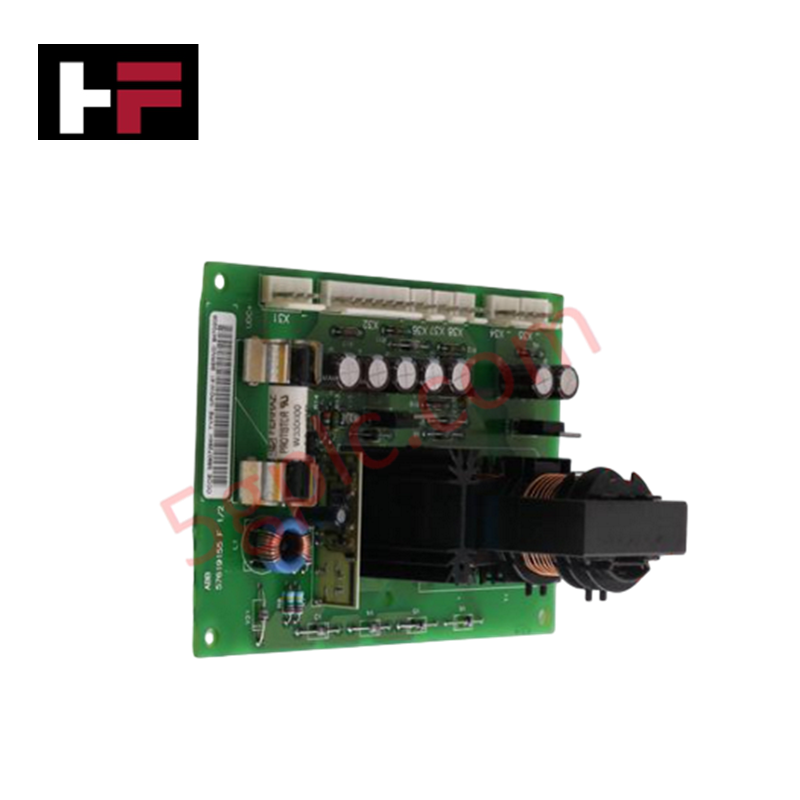

ABB NPOW-42C, जिसे NPOW-42C पावर सप्लाई बोर्ड के रूप में भी सूचीबद्ध किया गया है, औद्योगिक ड्राइव नियंत्रण प्रणालियों के भीतर आंतरिक वोल्टेज विनियमन और डीसी वितरण के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है। इसे स्थानीयकृत ऑटोमेशन एनक्लोजर के अंदर माउंट करने के लिए कॉन्फ़िगर किया गया है, यह असेंबली प्राथमिक इनपुट रेल को कम करके सीधे आसन्न प्रोसेसिंग यूनिट्स और विकल्प मॉड्यूल को कंडीशन्ड लो-वोल्टेज पावर प्रदान करती है। यह भौतिक सर्किट कार्ड सॉलिड-स्टेट स्मूदिंग फिल्टर्स और हार्डवेयर ओवरकरंट ट्रिगर्स का उपयोग करता है ताकि वोल्टेज में उतार-चढ़ाव डाउन-सर्किट लॉजिक ट्रैक्स को बाधित न करें।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | NPOW-42C 64113593 |
| ब्रांड | ABB |
| उत्पत्ति | फिनलैंड (मानक निर्माण स्थान लागू) |
| वजन | 0.3 किग्रा |
| आयाम | 152 मिमी x 100 मिमी x 70 मिमी |
| ऑपरेटिंग तापमान | 0 से +50 डिग्री सेल्सियस (मानक औद्योगिक पैरामीटर लागू) |
| पावर खपत | सिस्टम लोड पर निर्भर |
| उत्पाद प्रकार | पावर सप्लाई बोर्ड |
| फ्रेम आकार | स्पेयर पार्ट्स |
| WEEE श्रेणी | उत्पाद WEEE दायरे में नहीं है |
I/O घनत्व स्केलिंग
NPOW-42C कॉन्फ़िगरेशन सब-रैक तैनाती को सीधे प्रभावित करता है, जो I/O घनत्व स्केलिंग में तेजी से बदलाव के दौरान विशेष विस्तार बोर्डों में आंतरिक पावर रेल को स्थिर करता है। मॉड्यूल बैकप्लेन के माध्यम से फिल्टर्ड डीसी करंट वितरित करके, बोर्ड अतिरिक्त फील्डबस एडाप्टर या फीडबैक कार्ड्स के सक्रिय होने पर लाइन इम्पीडेंस प्रोफाइल को संरक्षित करता है। यह विनियमन प्राथमिक लॉजिक चैनलों पर वोल्टेज ड्रॉप को रोकता है, जिससे केंद्रीय रैक से जुड़े सभी स्थानीय और विस्तारित इंटरफेस कार्ड्स में साफ सिग्नल ट्रैकिंग बनी रहती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: जब प्राथमिक लाइन वोल्टेज जुड़ा हो तो NPOW-42C बोर्ड को हटाने या बदलने के क्या जोखिम हैं?
उत्तर: सक्रिय इनपुट वोल्टेज के तहत पावर सप्लाई बोर्ड को हटाने से लोड के तहत ग्राउंडिंग पथ टूट जाता है, जिससे प्रेरक आर्क उत्पन्न होते हैं जो आंतरिक ट्रेस लाइनों को नुकसान पहुंचा सकते हैं, आसन्न बोर्डों की अस्थायी मेमोरी यूनिट्स में डेटा भ्रष्टाचार कर सकते हैं, और तत्काल उपप्रणाली शटडाउन को ट्रिगर कर सकते हैं।
प्रश्न: NPOW-42C बंद ड्राइव कैबिनेट्स के भीतर स्थानीयकृत थर्मल संचय को कैसे संभालता है?
उत्तर: बोर्ड अपने घटक लेआउट के पार पैसिव कन्वेक्शन कूलिंग पर निर्भर करता है। विश्वसनीय विद्युत विनियमन बनाए रखने के लिए, कैबिनेट एनक्लोजर को समान वायु प्रवाह प्रदान करना चाहिए, जिससे तत्काल आंतरिक परिवेश तापमान +50 डिग्री सेल्सियस से नीचे रहे ताकि थर्मल घटकों का क्षरण न हो।
फील्ड इंस्टॉलेशन दिशानिर्देश
NPOW-42C पावर सप्लाई बोर्ड को नियंत्रण मॉड्यूल चेसिस के अंदर इसके निर्दिष्ट गाइड पिन्स पर मजबूती से लगाना चाहिए। सभी यांत्रिक माउंटिंग फास्टनर्स को निर्दिष्ट टॉर्क सीमाओं तक कसें ताकि चेसिस ग्राउंड फ्रेम के लिए कम-प्रतिरोध पथ सुनिश्चित हो सके। किसी भी तार को कनेक्ट करने से पहले, सुनिश्चित करें कि प्राथमिक AC या DC वितरण लूप पूरी तरह से लॉक आउट और टैग आउट किए गए हैं। सभी लो-वोल्टेज DC आउटपुट वायरिंग को केबल पथों के भीतर उच्च-करंट मोटर लीड्स या AC पावर लाइनों से भौतिक रूप से अलग रखें ताकि उच्च-फ्रीक्वेंसी शोर कपलिंग से बचा जा सके।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
