उत्पाद विवरण

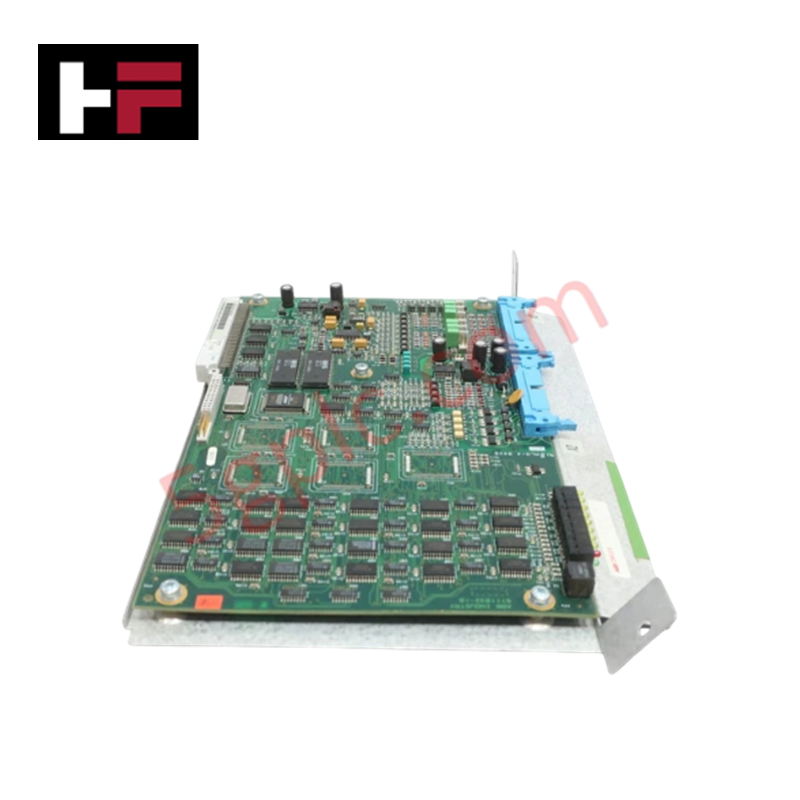

ABB YPH108B, जिसे YPH108B स्पीड मापने वाले बोर्ड के रूप में भी सूचीबद्ध किया गया है, ABB ड्राइव और नियंत्रण प्लेटफ़ॉर्म में स्पीड सिग्नल अधिग्रहण तथा एनालॉग फ़्रीक्वेंसी-से-वैल्यू प्रोसेसिंग के लिए एक समर्पित हार्डवेयर घटक के रूप में कार्य करता है। 0-20 mA सक्रिय करंट इनपुट और 4-20 mA निष्क्रिय एनालॉग सेंसर सिग्नल स्वीकार करने के लिए कॉन्फ़िगर किया गया यह बोर्ड ओवरलोड और ओपन-सर्किट डायग्नोस्टिक्स के साथ एकीकृत सिग्नल रूपांतरण प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | YPH108B |
| ब्रांड | ABB |
| मूल देश | स्वीडन / जर्मनी |
| वज़न | 0.2 kg |
| आयाम | 148 mm x 75 mm x 15 mm |
| ऑपरेटिंग तापमान | -25 deg C से +60 deg C |
| ऊर्जा खपत | 24 VDC सहायक लूप के माध्यम से संचालित |
| इनपुट इम्पीडेंस | करंट इनपुट के लिए लगभग 330 ohm |
| सिग्नल फ़ॉर्मैट | 0-20 mA (सक्रिय), 4-20 mA (निष्क्रिय) |
| डायग्नोस्टिक LED | हरा (स्थिति) और लाल (दोष/ओवरलोड) |
नियतात्मक नेटवर्क बैकप्लेन और सिस्टम सिग्नल अखंडता
YPH108B स्पीड मापने वाला बोर्ड एनालॉग फ़्रीक्वेंसी और टैकोमीटर इनपुट को कंडीशन करता है, ताकि जुड़े हुए कंट्रोलर रैक के बीच बैकप्लेन बस संचार की गति बनी रहे। ऑनबोर्ड करंट-लिमिटिंग रेज़िस्टर नेटवर्क लगभग 330 ohm का इनपुट इम्पीडेंस बनाए रखते हैं, जिससे फ़ील्ड ट्रांसमीटरों पर अतिरिक्त लोड डाले बिना स्थिर सिग्नल लूप रूपांतरण सुनिश्चित होता है।
सहायक ABB ड्राइव सॉफ़्टवेयर प्लेटफ़ॉर्म के साथ पूर्ण फ़र्मवेयर फ़्लैश संगतता के लिए डिज़ाइन किए गए इस मॉड्यूल में निरंतर लूप दोष पहचान लॉजिक शामिल है। एकीकृत डायग्नोस्टिक सर्किटरी ओपन-सर्किट स्थितियों और सिग्नल ओवरलोड की पहचान करती है, स्थानीय स्थिति LED को सक्रिय करती है और सिस्टम बैकप्लेन इंटरफ़ेस के माध्यम से दोष फ़्लैग भेजती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: YPH108B के करंट इनपुट चैनल किन करंट सिग्नल फ़ॉर्मैट का समर्थन करते हैं?
उत्तर: यह बोर्ड सक्रिय करंट स्रोतों से आने वाले 0-20 mA सिग्नल और निष्क्रिय एनालॉग ट्रांसमीटरों से आने वाले मानक 4-20 mA लूप इनपुट, दोनों का समर्थन करता है।
प्रश्न: YPH108B बोर्ड पर फ़ील्ड वायरिंग दोष स्थितियों का स्थानीय संकेत कैसे मिलता है?
उत्तर: ऑनबोर्ड हरी LED सामान्य परिचालन स्थिति दर्शाती है, जबकि ओपन-सर्किट या लूप ओवरलोड स्थिति का पता चलने पर लाल LED प्रकाशित होती है।
प्रश्न: YPH108B के एनालॉग इनपुट चैनलों का नाममात्र इनपुट इम्पीडेंस क्या है?
उत्तर: एनालॉग करंट इनपुट चैनलों में लगभग 330 ohm का आंतरिक इनपुट इम्पीडेंस होता है।
फ़ील्ड इंस्टॉलेशन दिशानिर्देश
- YPH108B बोर्ड को स्थापित या हटाने से पहले प्राथमिक 24 VDC सहायक पावर फ़ीड और लूप इनपुट डिस्कनेक्ट करें।
- ऑनबोर्ड सरफेस-माउंट घटकों को इलेक्ट्रोस्टैटिक डिस्चार्ज से बचाने के लिए ग्राउंडेड एंटी-स्टैटिक कलाई-पट्टी पहनें।
- बोर्ड को उसके कार्ड गाइड या स्टैंडऑफ़ पर माउंट करें और सभी रिटेनिंग स्क्रू कसें, ताकि कम-इम्पीडेंस अर्थ ग्राउंड पथ स्थापित हो सके।
- विद्युतचुंबकीय शोर के कपलिंग को रोकने के लिए सुनिश्चित करें कि फ़ील्ड ट्रांसमीटर सिग्नल लाइनें ट्विस्टेड-पेयर शील्डेड केबलिंग से जुड़ी हों।
- लाइन शील्डिंग को निर्धारित एनक्लोज़र अर्थ स्टड पर टर्मिनेट करें और सिग्नल पथ में दोनों सिरों पर बनने वाले ग्राउंड लूप से बचें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
