Détails du produit

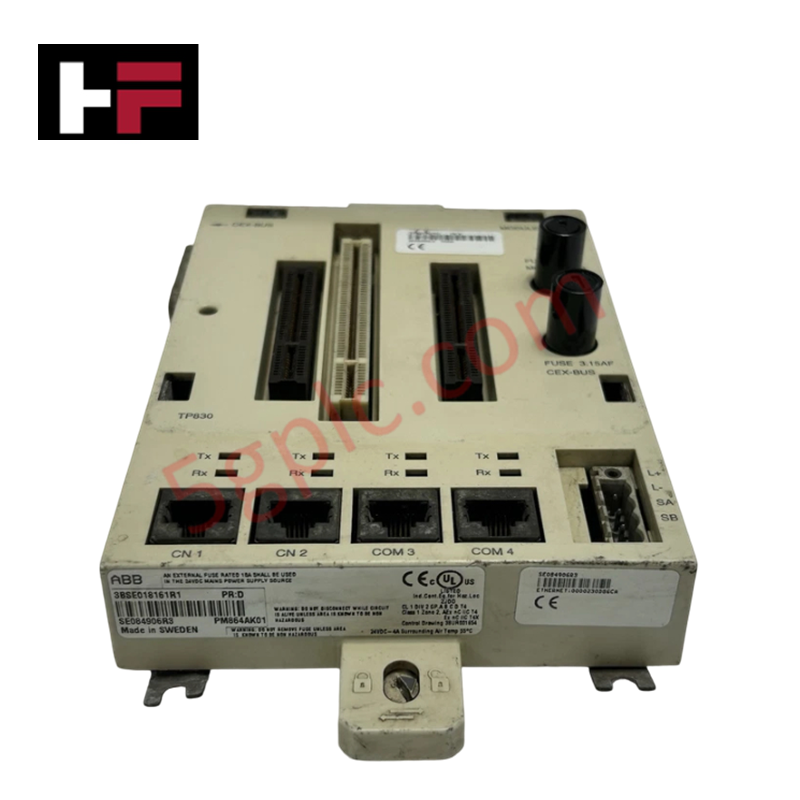

Le ABB TP830 3BSE018114R1, également référencé sous le nom de TP830 Baseplate, fonctionne comme un composant matériel dédié pour le montage structurel et l'interface du bus de fond de panier dans les configurations de contrôleur AC 800M.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | TP830 (ID produit : 3BSE018114R1) |
| Marque | ABB |
| Origine | États-Unis |
| Poids | 0,5 kg (1 lb 1 oz) |
| Dimensions | 12,7 cm x 7,6 cm x 20,3 cm (5,0 in x 3,0 in x 8,0 in) |
| Température de fonctionnement | 0 à +55 °C |
| Consommation électrique | Assemblage passif de fond de panier (N/A) |
| Type de produit | Baseplate pour modules processeurs PM8xx |
| Compatibilité processeur | PM851, PM856, PM864, PM865, PM866 |
| Tarif douanier | 8538908180 |
Vitesse de communication du bus de fond de panier et intégration système
La baseplate TP830 sert de fondation physique et électrique pour la mise à la terre des modules processeurs AC 800M, fournissant des lignes de bus internes pour la propagation à haute vitesse des signaux entre les unités de contrôle et les entrées d’alimentation redondantes. Le routage interne des pistes supporte une vitesse de communication déterministe du bus de fond de panier ainsi que la compatibilité avec la mémoire flash du firmware lors de l’insertion en ligne des modules, évitant toute interruption de la boucle de contrôle sur les racks processeurs actifs.
Questions fréquemment posées
Q : La baseplate TP830 peut-elle être échangée à chaud pendant que le module processeur exécute activement la logique de contrôle ?
R : Non. Retirer ou remplacer la baseplate interrompt la continuité physique des rails d’alimentation et la terminaison du bus de fond de panier, ce qui perturbe l’exécution des signaux sur le rack processeur connecté.
Q : Comment le blindage électrique et la mise à la terre sont-ils maintenus sur l’ensemble de la baseplate ?
R : La mise à la terre du châssis est établie directement via des contacts métalliques internes en contact avec la surface de montage et le rail DIN, assurant une isolation adéquate contre les interférences pour la communication du bus de fond de panier.
Consignes d’installation sur site
- Fixez solidement la baseplate sur un rail DIN standard de 35 mm mis à la terre ou sur un sous-panneau métallique avant d’insérer les modules processeurs.
- Inspectez toutes les broches de connexion de l’interface du fond de panier pour vous assurer qu’aucune broche n’est pliée ou contaminée par des débris sur site.
- Alignez le module processeur compatible (PM851, PM856, PM864, PM865 ou PM866) avec les rails guides et appuyez fermement jusqu’à ce que les mécanismes de verrouillage latéraux s’enclenchent complètement.
- Vérifiez la connexion à faible impédance entre la borne de mise à la terre de la plaque de montage et le busbar de terre protectrice (PE) local du coffret avant d’appliquer l’alimentation système.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
