Détails du produit

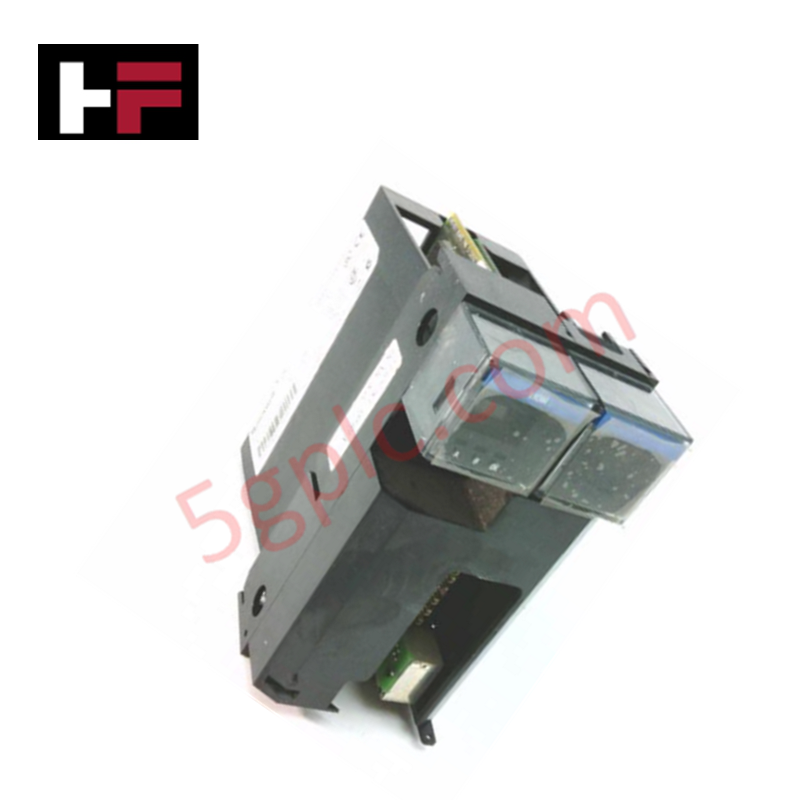

Le Honeywell TK-ZLCSR1, également référencé sous le nom de 51403877-175 Module d’Alimentation, fonctionne comme un composant matériel dédié à la régulation multi-tension du courant continu et à l’interface réseau 100 Base-T au sein des ensembles PLC et DCS Honeywell. Il fournit des rails régulés de 1,2 VDC, 3,3 VDC, 5,1 VDC et 24 VDC pour alimenter les circuits logiques internes du rack et les interfaces de communication à travers les backplanes du châssis.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | TK-ZLCSR1 (51403877-175) |
| Marque | Honeywell |
| Origine | États-Unis |
| Température de fonctionnement | -20 °C à 60 °C |
| Consommation électrique | Assemblage de sortie d’alimentation DC multi-rails |
| Caractéristiques de sortie | 4 mA @ 1,2 VDC, 0,31 A @ 3,3 VDC, 1,2 A @ 5,1 VDC, 0,073 A @ 24 VDC |
| Interface de communication | Ethernet 100 Base-T |
| Plage d’humidité | 5 % à 95 % sans condensation |
| Construction du boîtier | Boîtier industriel renforcé |
Isolation galvanique et traitement réseau DCS
Le Honeywell TK-ZLCSR1 intègre des circuits de conversion d’énergie conçus pour découpler les tensions logiques internes du backplane des transitoires externes du terrain. Lors de la transmission des données de diagnostic et de l’état d’alimentation via des liaisons Ethernet 100 Base-T vers des réseaux de protocole boucle 4-20 mA HART ou des contrôleurs de supervision, les étages de filtrage internes empêchent le couplage des interférences électromagnétiques. Les barrières d’isolation canal-système préservent l’intégrité du signal lors des fluctuations de charge rapide sur les rails basse tension connectés.
Questions fréquemment posées
Q : Le TK-ZLCSR1 supporte-t-il le remplacement à chaud sous alimentation active du rack ?
R : Le retrait ou le remplacement du module sous tension doit respecter les règles spécifiques de maintenance des racks Honeywell afin d’éviter les chutes de tension sur les rails d’alimentation adjacents du backplane.
Q : Quelle interface réseau utilise le module TK-ZLCSR1 pour les diagnostics ?
R : La surveillance de l’état diagnostic et le transfert de données s’effectuent via un port Ethernet 100 Base-T intégré.
Consignes d’installation sur site
- Coupez l’alimentation principale du boîtier avant d’installer ou de retirer le module de l’emplacement du châssis.
- Alignez les bords de la carte module avec les guides du boîtier et poussez fermement jusqu’à ce que les connecteurs du backplane soient complètement engagés.
- Serrez les vis de fixation du panneau pour sécuriser l’unité contre les vibrations et assurer une liaison directe à la masse du châssis.
- Connectez un câble Ethernet blindé de catégorie 5e ou supérieure au port 100 Base-T, en veillant à séparer les câbles des lignes d’alimentation AC.
- Vérifiez que la consommation totale sur tous les rails de sortie DC reste dans les limites de charge spécifiées avant de mettre le système sous tension.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
