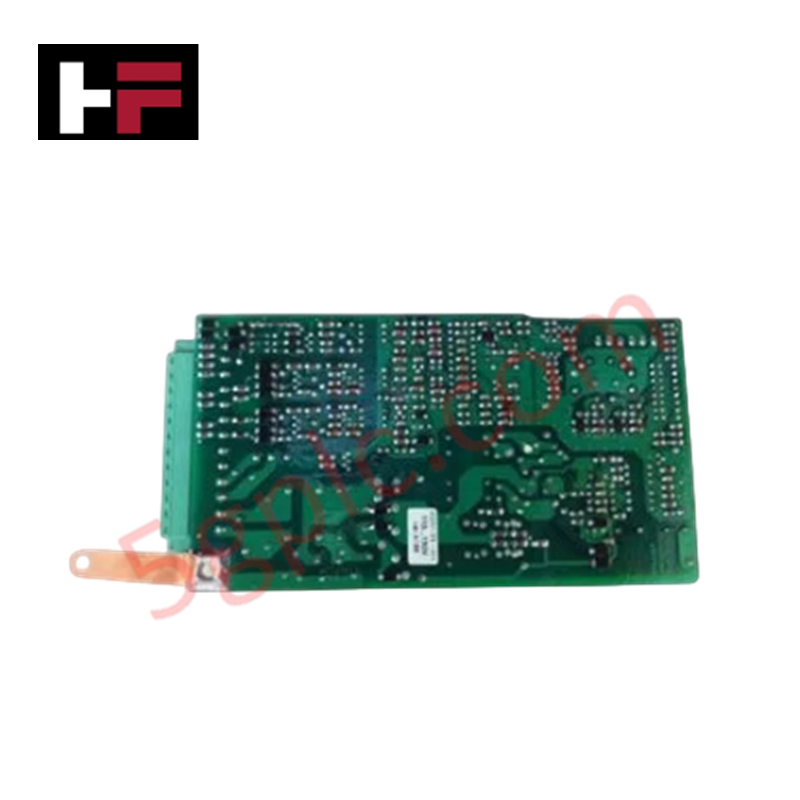

Carte d’alimentation ABB 1VCR000993G0002

Le ABB 1VCR000993G0002, également catalogué comme carte d’alimentation 1VCR000993G0002, est un composant matériel dédié à la conversion d’une alimentation CC auxiliaire et à la fourniture d’un courant régulé au sein des plateformes d’automatisation industrielle ABB. La carte convertit une entrée CA à plage étendue de 85-264 V en une sortie stable de 24 V CC, avec une charge continue pouvant atteindre 41,67 A, alimentant les sous-ensembles électroniques internes et les boucles de terrain sur les fonds de panier des armoires de commande.

Caractéristiques matérielles

Fourniture d’énergie déterministe et compatibilité avec le flash du firmware

La carte d’alimentation 1VCR000993G0002 stabilise les rails de sortie CC afin de maintenir la vitesse de communication du bus du fond de panier lors des transitoires du secteur CA. Fonctionnant avec un rendement de 96 %, l’unité réduit la chaleur produite à l’intérieur des racks denses, permettant d’augmenter le nombre de modules d’E/S en aval sans déclassement thermique. L’intégration étroite avec le matériel du système préserve l’intégrité de la tension pendant les écritures de la mémoire du processeur, garantissant l’exécution intacte des opérations de flash du firmware et des cycles de traitement en temps réel.

Foire aux questions

Q : La carte 1VCR000993G0002 peut-elle être remplacée à chaud lorsque la ligne d’entrée CA est sous tension ?

R : Non. L’alimentation CA doit être isolée et les condensateurs de filtrage CC secondaires doivent être complètement déchargés avant l’insertion ou le retrait de la carte, afin d’éviter la formation d’un arc aux bornes et les dommages électriques.

Q : Comment l’alimentation gère-t-elle les brèves chutes de tension du secteur CA ?

R : La carte intègre une capacité de maintien interne qui maintient le rail de sortie 24 V CC dans les limites de fonctionnement lors de creux de tension de courte durée, jusqu’au seuil minimal de 85 V CA.

Q : Quelle procédure de mise à la terre est requise pour le châssis IP20 ?

R : Les contacts de mise à la terre du support doivent être reliés directement au rail DIN ou au bus de terre de la plaque arrière de l’enceinte au moyen d’un conducteur à faible impédance, afin d’assurer la sécurité et la dérivation des transitoires.

Instructions d’installation sur site

Suivez ces procédures techniques lors de l’installation sur site et de l’assemblage de l’armoire :

1. Isolation électrique : Mettez hors tension le départ de ligne CA entrant de 85-264 V. Vérifiez l’absence de tension sur les connexions des bornes à l’aide d’un voltmètre étalonné avant de toucher aux conducteurs.
2. Précautions contre l’électricité statique : Portez un bracelet antistatique relié à la terre lors de la manipulation de la carte afin d’éviter toute décharge électrostatique sur les circuits intégrés sensibles de commande de puissance à montage en surface.
3. Montage mécanique : Fixez fermement la carte à l’intérieur du châssis à l’aide des points de montage prévus à cet effet. Veillez à laisser un espace libre suffisant au-dessus et au-dessous de la carte pour permettre son refroidissement naturel par convection.
4. Raccordement des câbles : Serrez toutes les bornes à vis d’entrée CA et de sortie CC au couple recommandé afin d’éviter une surchauffe localisée lors d’un fonctionnement continu à courant élevé (41,67 A).
