Détails du produit

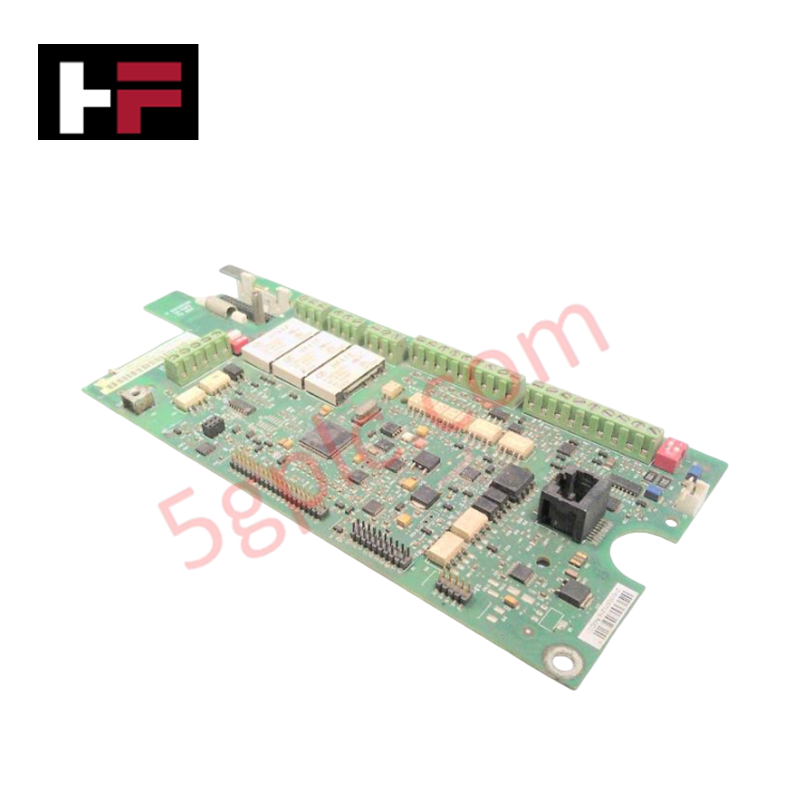

Conçue pour le traitement des signaux et la terminaison des E/S dans les variateurs ACS550, la carte ABB SMIO-01C (carte à bornes SMIO-01C) assure une mise en œuvre physique et électrique directe. Cette carte électronique relie les bornes de commande physiques au processeur principal du variateur, en gérant les entrées numériques, les boucles de retour analogiques et les sorties à contacts de relais afin de maintenir des fonctions de commande déterministes du variateur.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | SMIO-01C |
| Marque | ABB |
| Référence produit | 68631343 |
| Dimensions | 231 mm x 100 mm x 30 mm |
| Poids | 0.1 kg |
| Température de fonctionnement | -10 deg C à +50 deg C |
| Consommation électrique | Alimentation fournie par le bus de fond de panier du variateur ACS550 |
| Compatibilité | Unités de commande de la série de variateurs ABB ACS550 |
| Type de composant | Carte à bornes / module de carte de commande principale |
| Origine | Finlande |
Compatibilité avec le flash du micrologiciel et architecture de commande
La carte à bornes SMIO-01C s’appuie sur des registres de mémoire non volatile structurés afin de maintenir la compatibilité du flash du micrologiciel entre les différents niveaux de révision de la plateforme de variateurs ACS550. Les circuits logiques intégrés communiquent directement avec le bus de communication du fond de panier pour acheminer les entrées d’impulsions à haute vitesse et les données de télémétrie du système sans latence ajoutée. Les profils de paramètres numériques programmés via le panneau de commande du variateur sont directement associés aux circuits intégrés de traitement de la carte, garantissant la conservation des paramètres de fonctionnement après des cycles complets de mise hors tension.
Foire aux questions
Q : La carte de commande SMIO-01C prend-elle en charge le remplacement à chaud lorsque le variateur est sous tension ?
A : Non. L’alimentation du fond de panier du variateur ACS550 doit être complètement isolée et les condensateurs du bus c.c. déchargés avant de retirer ou d’installer la carte, afin d’éviter d’endommager définitivement ses composants.
Q : Comment l’alimentation logique est-elle fournie aux borniers d’entrée et de sortie de la carte ?
A : L’alimentation logique et celle du processeur proviennent directement des circuits internes de régulation du bus c.c. de l’unité de commande ACS550 hôte, via la connexion du connecteur du fond de panier.
Q : Quelles précautions faut-il prendre concernant le raccordement du blindage des câbles sur cette carte à bornes ?
A : Les blindages des signaux de commande pour le retour analogique et les entrées de commande numériques doivent être mis à la terre sur 360 degrés au niveau du presse-étoupe d’entrée de l’armoire du variateur et fixés solidement au châssis de mise à la terre de la carte.
Directives d’installation sur site
Suivez les étapes d’installation industrielle standard lors du remplacement ou de l’intégration de la carte dans l’armoire du variateur :
- Isolement de l’alimentation : mettez hors tension la ligne principale alimentant le variateur ACS550. Vérifiez l’absence de tension sur les bornes du bus c.c. à l’aide d’un voltmètre étalonné avant d’ouvrir le compartiment de commande.
- Protection contre les décharges électrostatiques (ESD) : portez un bracelet antistatique relié à la terre pendant la manipulation. Touchez le châssis métallique nu de l’armoire avant de retirer la carte de son emballage protégé contre l’électricité statique.
- Mise en place mécanique : alignez les connecteurs de bord de la SMIO-01C sur les rails de guidage du châssis de commande ACS550. Appuyez uniformément sur les bords de la carte jusqu’à ce que le connecteur du fond de panier soit fermement verrouillé.
- Couple de serrage des fixations : serrez les vis de fixation de la carte à 0.8 N-m afin d’assurer sa stabilité mécanique et la continuité correcte de la mise à la terre du châssis.
