Détails du produit

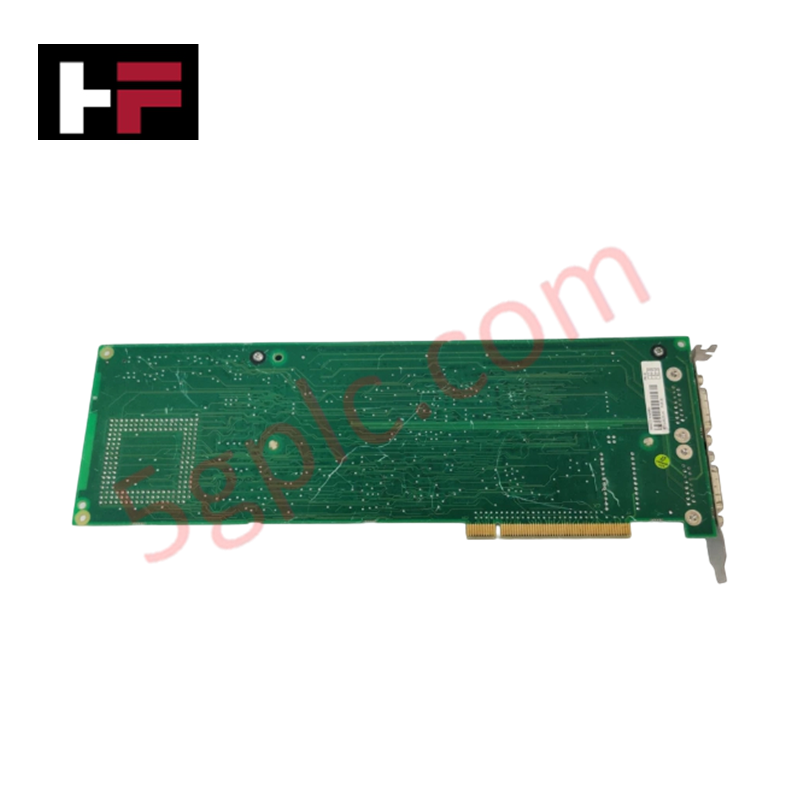

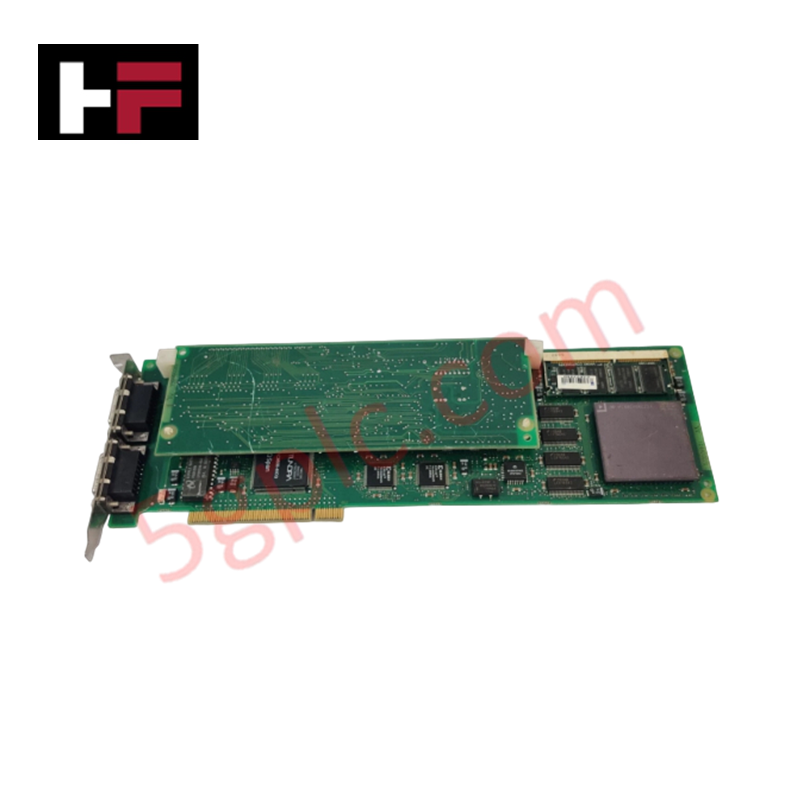

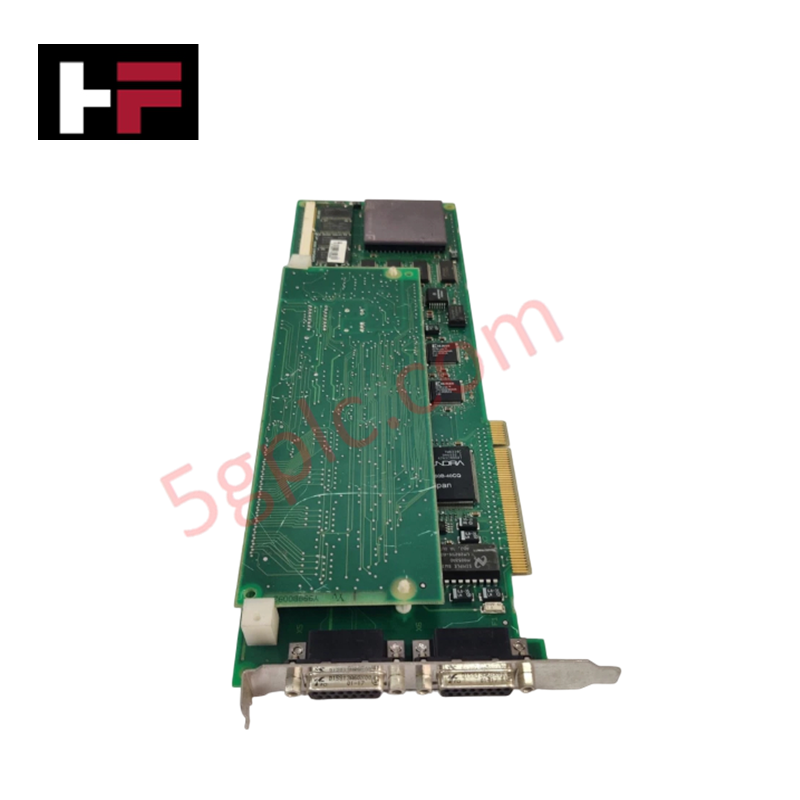

Le ABB PU516 3BSE013064R1, également référencé sous le nom de PU516 Module de Communication, fonctionne comme un composant matériel dédié à la traduction de protocoles et au pontage de bus dans les environnements réseau MasterBus 300.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | PU516 3BSE013064R1 |
| Marque | ABB |
| Origine | Suède / Suisse |
| Poids | 0,38 kg |
| Dimensions | 324 mm (l) x 18 mm (h) x 126 mm (p) |
| Température de fonctionnement | 0 à +55 °C (paramètres industriels standards) |
| Consommation électrique | Alimenté via une architecture de bus PCI 5 V |
| Interface de bus | Spécification PCI 5 V, 32 bits, 33 MHz |
| Mémoire embarquée | 16 Mo de RAM embarquée pour l’exécution |
| Ports intégrés | 1 x interface MasterBus 300 (MB300), 1 x port série RS-232 |
| Numéro de pièce d’échange | EXC3BSE013064R1 |
| Catégorie DEEE | 5. Petit équipement (aucune dimension externe supérieure à 50 cm) |
Réseaux déterministes Profinet / EtherNet/IP et mise à l’échelle de la densité E/S
Le module gère les trames de communication structurelles à travers la couche de backplane hôte, alignant les registres de données natifs MB300 en blocs de traitement localisés. Lors de l’exécution de scripts de communication industrielle, la mémoire embarquée de 16 Mo maintient la stabilité des données pendant les pics de transfert, évitant la perte de trames. Le module utilise des routines d’arbitrage de bus localisées pour équilibrer les profils de mise à l’échelle de la densité E/S avec d’autres modules réseau, en vérifiant les valeurs de configuration et les boucles de compatibilité du firmware flash avec le processeur de contrôle principal.
Questions fréquemment posées
Q : Quelles sont les limitations spécifiques d’alimentation et de bus matériel pour l’installation de la carte PU516 ?
R : La carte PU516 nécessite un emplacement d’extension PCI standard 5 V, 32 bits, 33 MHz. Elle n’est pas compatible avec les emplacements PCI 3,3 V à clé ni avec les interfaces PCI Express (PCIe). L’insertion de ce matériel dans une interface de bus non conforme ou mal cléée empêchera l’initialisation et pourrait endommager les pistes du bus.
Q : Quelles fonctions remplissent les deux ports de communication intégrés ?
R : Le port réseau principal s’interface avec la boucle réseau à jeton MasterBus 300 pour une distribution automatisée des données à haute vitesse. Le port série RS-232 secondaire est réservé aux diagnostics point à point, à la connectivité des terminaux d’ingénierie et à la validation physique des lignes.
Consignes d’installation sur site
- Protection ESD et insertion : Coupez complètement l’alimentation de la station hôte ou du châssis avant d’ouvrir le boîtier de la carte. Portez un bracelet antistatique relié à une prise de terre vérifiée avant de retirer le module de sa protection.
- Fixation dans le châssis : Insérez fermement la carte dans l’emplacement PCI 32 bits jusqu’à ce que les contacts du backplane s’engagent correctement. Fixez le support de montage au cadre du châssis à l’aide de la vis prévue pour assurer une bonne mise à la terre du châssis.
- Chemins de câblage sur site : Éloignez les câbles MB300 et RS-232 des lignes à courant alternatif fort, des contacteurs électriques ou des boucles d’entraînement à fréquence variable afin d’éviter les interférences électromagnétiques.
