Détails du produit

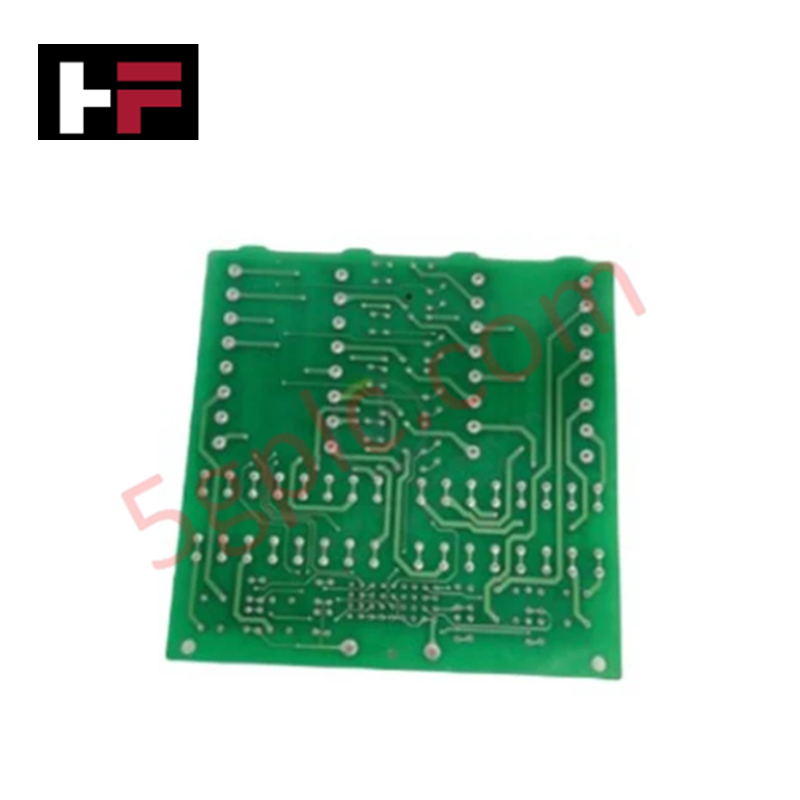

Configuré pour le routage d’E/S numériques à haute vitesse dans les boucles de contrôle Bailey, le ABB NTRO02-A (Carte de sortie relais NTRO02-A) assure une exécution physique/électrique directe.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | NTRO02-A |
| Marque | ABB |
| Origine | Approvisionnement standard USA / Europe |
| Poids | 0,1 kg |
| Dimensions | 100 mm x 60 mm x 25 mm |
| Température de fonctionnement | -20 à +60 °C |
| Consommation électrique | Courant d’entrée nominal de 2 mA |
| Canaux | 16 canaux de sortie numérique indépendants |
| Plage de tension d’entrée / sortie | 12 à 32 VCC |
| Courant de sortie continu | 200 mA maximum par canal |
| Isolation canal à canal | Barrières d’isolation optique 2500 VCC |
| Diagnostic | Indicateurs LED dédiés par canal |
| Type de produit | Cartes de sortie numérique |
Mise à l’échelle de la densité d’E/S et compatibilité flash du backplane
Le ABB NTRO02-A gère des boucles de commutation multi-canaux tout en répondant aux exigences de mise à l’échelle continue de la densité d’E/S dans la gamme d’armoires maîtresses. Les structures d’isolation optique, évaluées à 2500 VCC, séparent les circuits électriques de terrain individuels afin d’éliminer les distorsions de boucle de masse et d’empêcher le bruit d’induction de corrompre les chemins de données sur le bus du backplane. La matrice de synchronisation matérielle prend en charge une interaction synchronisée sur les réseaux déterministes Profinet / EtherNet/IP, maintenant les mises à jour de statut opérationnel parallèlement aux composants système standards sans modifier les bases de compatibilité du firmware flash.
Questions fréquemment posées
Q : L’assemblage matériel NTRO02-A supporte-t-il l’extraction en ligne (hot-swap) ?
R : Non. La carte utilise des points de connexion directe sur bornier et connecteur en bord de carte sans interrupteurs à limitation de courant à semi-conducteurs. Les alimentations en amont vers le rack du module et les circuits côté terrain doivent être déconnectées avant l’insertion ou le retrait de la carte pour éviter d’endommager les composants optiques.
Q : Comment les indicateurs LED intégrés aident-ils à diagnostiquer les défaillances physiques de boucle ?
R : Chacun des 16 chemins dispose d’un indicateur LED côté logique qui s’allume lorsque le circuit de commutation interne active la sortie du canal correspondant, permettant aux ingénieurs terrain de croiser visuellement les états logiques de traitement avec l’exécution de la tension côté terrain.
Consignes d’installation sur site
- Fixez solidement la carte de sortie relais dans son emplacement de sous-rack ou base porteuse spécifié à l’intérieur de l’armoire électrique.
- Établissez des connexions de câblage propres au bornier en utilisant des conducteurs dénudés adaptés aux paramètres de tension de travail de 12 à 32 VCC.
- Cheminement des câbles terrain séparé des câbles d’alimentation AC puissants ou des variateurs de moteurs électriques pour éviter les couplages EMI sur les lignes de sortie 200 mA.
- Vérifiez l’intégrité du chemin de retour de masse commune pour garantir que la barrière d’isolation optique 2500 VCC fonctionne comme spécifié en conditions de surtension.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
