RÉFÉRENCE PRODUIT : NTRL04

TYPE DE PRODUIT : Répéteurs à fibre optique

FOURNISSEUR DU PRODUIT : ABB


  • Pièces 100 % d'origine – Retours sans risque sous 30 jours
  • Garantie d'un an et support expert pour chaque commande

Détails du produit

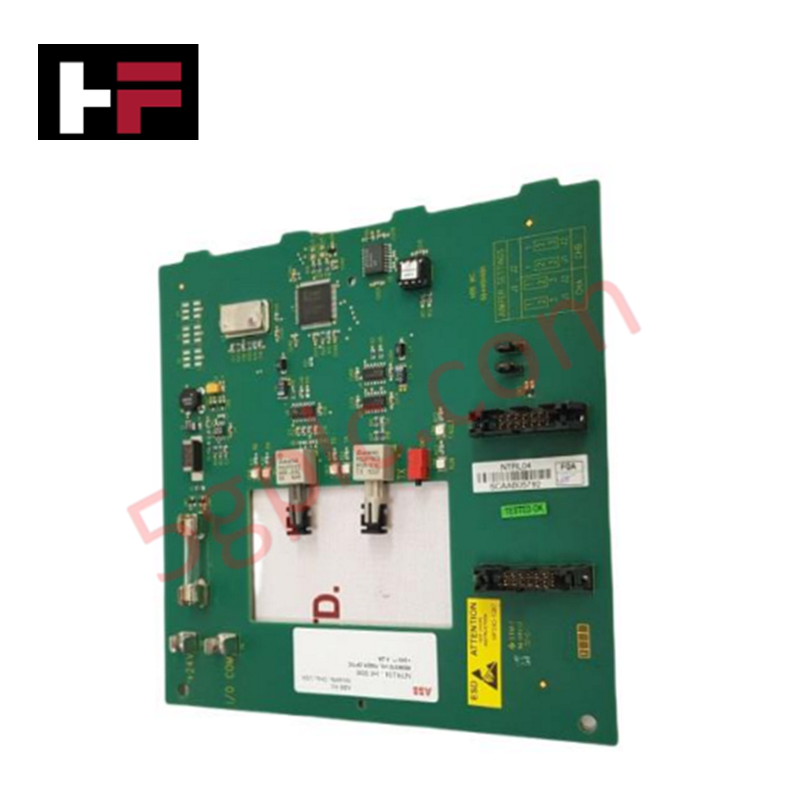

Configuré pour l’extension de signal à haute vitesse dans les réseaux de communication HNET, le ABB NTRL04, également référencé comme l’unité de terminaison répétiteur à fibre optique NTRL04, offre une exécution physique/électrique directe.

Spécifications matérielles

Paramètre Spécification
Modèle NTRL04
Marque ABB
Origine États-Unis / Suède
Poids 0,45 kg
Dimensions 17,8 cm x 17,8 cm x 2,54 cm
Température de fonctionnement 0 à +60 °C (paramètres industriels standards)
Consommation électrique 90 mA typique, 200 mA maximum
Plage de tension 21,6 VDC minimum, 24 VDC nominal, 28 VDC maximum
Protocole réseau HNET
Débit de communication HNET 4 Mbaud
Nombre maximal d’appareils supportés Jusqu’à 12 appareils (6 liaisons HNET redondantes)
Distance intra-armoire 30 m (électrique)
Distance inter-armoire 3 000 m (optique)
Type de fibre optique Multimode
Dimension de la fibre optique 62,5/125 µm
Atténuation -3,5 dB/km
Longueur d’onde 840 nm
Largeur de bande 160 MHz/km
Type de connecteur Style ST avec renfort d’angle droit

Vitesse de communication sur bus backplane et réseaux déterministes

La conception matérielle exploite une conversion spécialisée de la couche physique pour supporter une vitesse constante de communication sur le bus backplane à travers l’infrastructure HNET. Fonctionnant à un débit déterministe de 4 Mbaud, les circuits émetteurs-récepteurs empêchent les variations de trame (jitter) et les latences de transmission entre les nœuds inter-armoires. Les caractéristiques d’isolation optique assurent une suppression des interférences croisées et éliminent les boucles de masse sur les liaisons multimodes de 3 000 m. L’interface physique gère jusqu’à 6 liaisons HNET redondantes sans modifier les paramètres de configuration du firmware ni réduire le débit réseau.

Questions fréquemment posées

Q : Quelle est la consommation maximale de courant du module en configuration pleine charge ?

R : Le module présente une consommation typique de 90 mA sous 24 VDC. En cas de trafic maximal sur toutes les liaisons HNET redondantes, la consommation maximale est de 200 mA.

Q : Les connecteurs fibre optique peuvent-ils accueillir des câbles ST droits standards ?

R : La configuration physique nécessite des connecteurs de type ST équipés d’un renfort d’angle droit afin de respecter la profondeur de 2,54 cm spécifiée à l’intérieur de l’armoire.

Q : Quelles sont les limitations des segments de câble pour les liaisons électriques versus optiques ?

R : Le câblage électrique à l’intérieur d’une même armoire ou entre armoires adjacentes est limité à 30 m. Les liaisons optiques utilisant de la fibre multimode 62,5/125 µm peuvent s’étendre jusqu’à 3 000 m sans amplification intermédiaire du signal.

Consignes d’installation sur site

  • Stabilité de montage : Assurez-vous que l’unité de terminaison est solidement fixée à la structure de montage pour éviter toute contrainte mécanique sur les connecteurs fibre ST à angle droit.

  • Rayon de courbure du câble fibre : Respectez les spécifications du rayon de courbure minimum pour les câbles fibre multimode 62,5/125 µm lors du routage afin d’éviter des pics d’atténuation localisés dépassant -3,5 dB/km.

  • Connexion d’alimentation : Vérifiez que la tension d’entrée reste comprise entre 21,6 VDC et 28 VDC. Un fusible en ligne externe est recommandé pour protéger les étages internes du convertisseur DC-DC.

  • Blindage et mise à la terre : Les câbles électriques des liaisons HNET doivent être correctement blindés, avec la masse du blindage raccordée au bus de terre désigné de l’armoire pour supprimer les interférences électromagnétiques.

Informations supplémentaires

  • Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
  • Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
  • Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
  • Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
  • Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
  • Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
