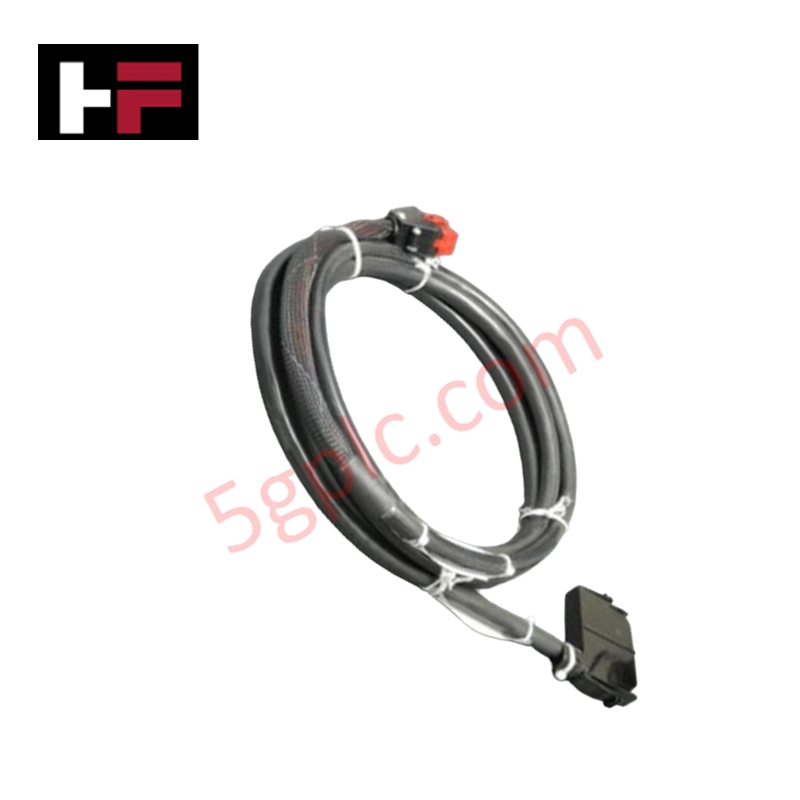

Câble d’unité de terminaison ABB NKTU01-L7

Le ABB NKTU01-L7, également référencé comme câble d’unité de terminaison NKTU01-L7, est un composant matériel dédié à la transmission de signaux à faibles pertes entre les modules d’E/S du contrôleur et les unités de terminaison des plateformes DCS ABB Bailey Infi 90.

Caractéristiques matérielles

Fond de panier réseau déterministe et intégrité des signaux du système

L’ensemble de câbles NKTU01-L7 assure des connexions multiconducteurs structurées entre les modules d’E/S montés en rack et les ensembles de terminaison de terrain. Prenant en charge les communications série RS-232-C et RS-485, les paires de fils de cuivre optimisées préservent l’intégrité des signaux et la vitesse de communication du bus de fond de panier le long des chemins de routage du sous-rack.

Fonctionnant comme un ensemble de câbles entièrement passif, l’unité garantit une compatibilité complète avec le flashage du firmware pour toutes les révisions prises en charge des processeurs et modules d’interface Bailey Infi 90. Le blindage EMI intégré et l’isolation en PVC protègent les signaux série différentiels contre les parasites électriques industriels et les interférences électromagnétiques externes.

Foire aux questions

Q : L’ensemble de câbles NKTU01-L7 nécessite-t-il une alimentation provenant du rack système ?

R : Non, le NKTU01-L7 est un conduit de signaux passif qui relie directement les interfaces matérielles sans consommer d’énergie électrique.

Q : Quelle est la tension nominale continue de l’ensemble NKTU01-L7 ?

R : L’isolation en PVC et les conducteurs internes sont prévus pour un fonctionnement continu jusqu’à 300 V dans une plage de températures de fonctionnement comprise entre -40 deg C et +80 deg C.

Q : Le câble peut-il être débranché lorsque le module d’E/S parent reste sous tension ?

R : Les boucles de signaux de terrain actives et les alimentations externes connectées à l’unité de terminaison doivent être mises hors tension ou isolées avant de débrancher le câble afin d’éviter les transitoires de signal.

Consignes d’installation sur site

• Isolez toutes les sources d’alimentation de terrain externes et les boucles de signaux de l’unité de terminaison avant de retirer ou de brancher le câble.
• Portez un bracelet antistatique relié à la terre lors de la manipulation afin de protéger les modules adjacents du sous-rack contre les décharges électrostatiques.
• Acheminez le câble de 2,13 mètres dans les goulottes de câblage de l’armoire, en respectant les règles relatives au rayon de courbure minimal afin d’éviter toute contrainte sur les conducteurs.
• Alignez précisément les connecteurs du câble avec les broches de guidage des embases du module et de l’unité de terminaison, puis appuyez fermement jusqu’à l’enclenchement des loquets de verrouillage.
• Fixez les brides de retenue du dispositif anti-traction à l’intérieur du coffret afin d’empêcher tout déplacement mécanique dû aux vibrations de l’armoire industrielle.
