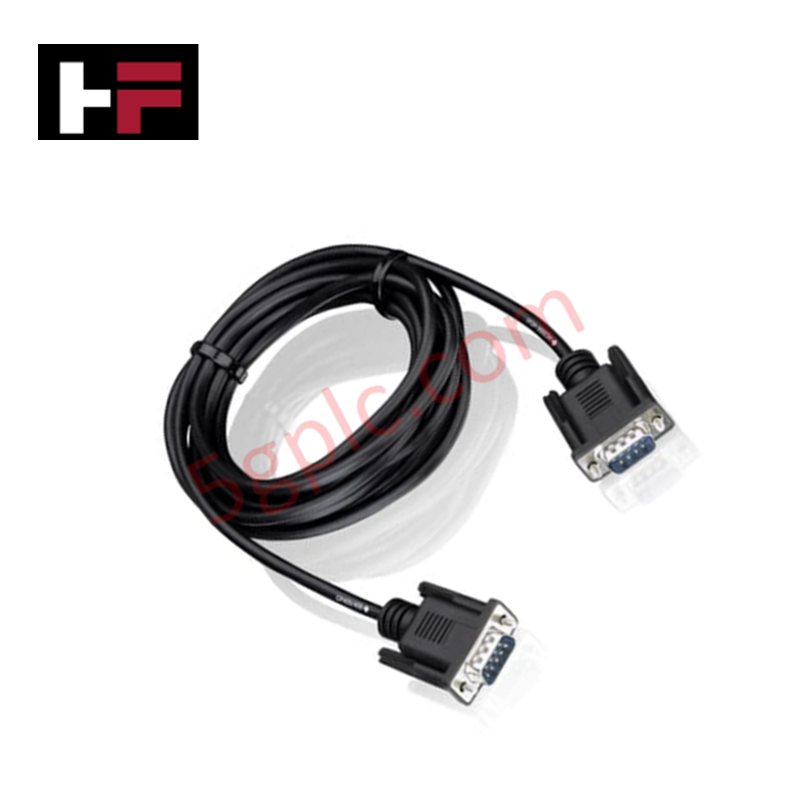

Câble de module d’entrée numérique ABB NKSD01-L9

Le ABB NKSD01-L9, également référencé comme câble de module d’entrée numérique NKSD01-L9, est un composant matériel dédié au routage des signaux discrets de séquence d’événements (SOE) entre les modules SED et les unités de terminaison NTDI au sein des systèmes ABB Symphony Harmony INFI 90.

Spécifications matérielles

Fond de panier réseau déterministe et intégrité des signaux du système

L’ensemble de câbles NKSD01-L9 permet le couplage direct point à point des signaux discrets entre le module SED et l’unité de terminaison NTDI. La faible résistance interne des conducteurs préserve la netteté des transitions de front lors des changements de contact à grande vitesse, garantissant ainsi la vitesse de communication sur le bus du fond de panier et la précision de l’horodatage des événements SOE à la milliseconde près.

Les affectations passives des broches assurent une compatibilité complète avec le micrologiciel flash entre les racks Symphony Harmony connectés. La gaine isolante en PVC de 7,6 mm offre une protection mécanique et un blindage contre les perturbations électrostatiques dans les voies de routage des signaux industriels.

Foire aux questions

Q : Le câble NKSD01-L9 nécessite-t-il une alimentation externe pour fonctionner ?

R : Non, le NKSD01-L9 est un ensemble de câbles passif préfabriqué qui achemine les signaux numériques sans consommer d’énergie sur le fond de panier.

Q : Quelle est la tension maximale nominale de l’isolation du câble ?

R : La gaine isolante en PVC et les conducteurs internes sont conçus pour des environnements industriels jusqu’à 1 000 V.

Q : Le câble peut-il être déconnecté lorsque les boucles discrètes actives sont sous tension ?

R : Les circuits d’entrée numérique de terrain connectés à l’unité de terminaison NTDI doivent être mis hors tension avant la déconnexion du câble afin d’éviter les rebonds transitoires des contacts ou le déclenchement de fausses alarmes SOE.

Consignes d’installation sur site

• Isoler toutes les boucles d’entrée numérique de terrain et alimentations associées avant de brancher ou de retirer les connecteurs du câble.
• Porter un bracelet antistatique relié à la terre lors de l’accouplement des connecteurs afin d’éviter toute décharge électrostatique vers la logique du module SED adjacent.
• Acheminer le câble de 9 m dans les conduits de câbles prévus à cet effet, en respectant les rayons de courbure appropriés afin d’éviter toute contrainte sur les fils internes.
• Aligner soigneusement les connecteurs préinstallés avec les broches du module et de l’unité de terminaison NTDI, puis pousser droit jusqu’à l’enclenchement des loquets de retenue.
• Fixer les colliers de retenue du câble à l’intérieur de l’armoire afin d’éviter que les vibrations n’exercent une tension mécanique sur le boîtier du connecteur.
